Если требуется вычислить площадь фигуры, образованной набором геометрических объектов, нажмите кнопку Обход границы по стрелкена Панели специального управления:

Система перейдет в режим обхода границы по стрелке. Сформируйте нужную фигуру. Она будет выделена красным цветом, а соответствующее значение площади появится в окне Информация.

Если границы фигуры, площадь которой требуется вычислить, не существуют в чертеже, вы можете сформировать временную ломаную линию. Для этого нажмите кнопку Ручное рисование границна Панели специального управления:

Система перейдет в режим ручного рисования границ. Сформируйте нужную фигуру. Она будет выделена красным цветом, а соответствующее значение площади появится в окне Информация.

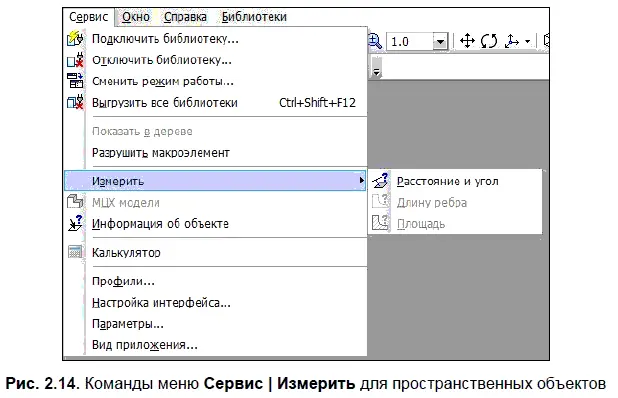

Для вызова команды нажмите соответствующую кнопку на панели Измерения (3D)или выберите ее название из меню Сервис | Измерить(рис. 2.14).

Точность вычислений и единицы измерения длины вы можете задать, используя элементы управления вкладки Измерениена Панели свойств. Результаты вычислений отображаются в появляющемся на экране окне Информация.

Для завершения команды проверки пересечений нажмите кнопку Прервать командуна Панели специального управления или закройте окно Информация:

□ Команда Измерить | Длину ребрапозволяет измерить длину ребер или периметр грани детали.

Последовательно указывайте курсором ребра, длину которых вы хотите измерить. Если указать курсором грань, будет измерена длина всех ограничивающих ее ребер. Выбранные ребра будут подсвечиваться. В окне Информацияпоявится список измеренных длин. В конце списка будет указана сумма измеренных значений.

Если требуется измерить периметр грани, укажите эту грань сразу после вызова команды. В этом случае сумма измеренных значений будет соответствовать ее периметру.

Если какой-либо объект (ребро или грань) указан повторно, подсветка с него снимается, а соответствующие ему результаты измерения исключаются из списка.

□ Команда Измерить | Расстояние и уголпозволяет измерить расстояние и, если возможно, угол между двумя указанными объектами (конструктивными осями и плоскостями, гранями, ребрами и вершинами).

Последовательно указывайте курсором пары объектов, расстояние и угол между которыми требуется измерить. Объекты можно указывать в любой комбинации (например, плоскость и вершина, ребро и ось, две грани).

Выбранные объекты будут подсвечиваться. В окне Информацияпоявятся значение расстояния между ними (если оно не нулевое) и значение угла между ними (если объекты не параллельны и не перпендикулярны).

Если объекты пересекаются, параллельны или перпендикулярны, в окне Информацияпоявится соответствующее сообщение.

Если требуется измерить расстояние и угол между одним объектом и несколькими другими, после указания первого объекта нажмите кнопку Запомнить состояниена Панели специального управления, а затем укажите другие объекты:

□ Команда Измерить | Площадьпозволяет измерить площадь граней детали.

Последовательно указывайте курсором грани, площадь которых требуется измерить. Выбранные грани будут подсвечиваться. В окне Информацияпоявится список измеренных площадей. В конце списка будет указана сумма измеренных значений.

Если какая-либо грань указана повторно, подсветка с нее снимается, а соответствующий ей результат измерения исключается из списка.

□ Команда Сервис | МЦХ моделипозволяет выполнить расчет массоцентровочных характеристик существующей модели и определить следующие параметры:

• масса;

• площадь;

• объем;

• центр масс.

Трехмерное твердотельное моделирование является единственным средством, которое обеспечивает создание наиболее полной электронной модели изделия. ГОСТ 2.052-2006 (Электронная модель изделия) устанавливает следующие термины с соответствующими определениями:
