□ электронная геометрическая модель — модель, описывающая геометрическую форму, размеры и иные свойства изделия, зависящие от формы и размеров;

□ твердотельная модель — трехмерная электронная модель, представляющая форму изделия как результат композиции заданного множества геометрических элементов с применением элементов булевой алгебры к этим геометрическим элементам;

□ геометрический элемент — линия, точка, плоскость, поверхность, геометрическая фигура и геометрическое тело.

Содержание раздела дает представление о возможностях твердотельного моделирования деталей в системе КОМПАС-3В LT.

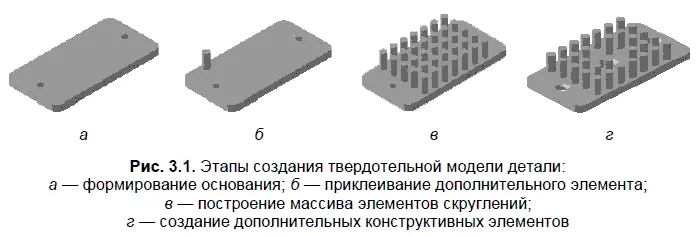

В общем случае порядок создания модели включает формирование основания, приклеивание и вырезание дополнительных элементов, построение массивов элементов и зеркальное копирование, создание дополнительных конструктивных элементов (рис. 3.1).

Формирование отдельных трехмерных объектов начинается с создания эскиза — плоской фигуры, на основе которой образуется объемное тело. Эскиз может располагаться в одной из стандартных плоскостей проекций, на плоской грани существующего тела или во вспомогательной плоскости, положение которой задано пользователем. Эскиз создается на плоскости стандартными средствами двумерного редактора и состоит из одного или нескольких контуров. При построении эскиза под контуром понимается любой линейный графический объект или совокупность последовательно соединенных линейных объектов (отрезков, ломаных, дуг и т. д.). Основные требования к контурам в эскизах:

□ контуры в эскизе не пересекаются и не имеют общих точек;

□ контур в эскизе изображается стилем линии Основная;

□ если контуров несколько, все они должны быть замкнуты, при этом один контур должен быть наружным, другие — вложенными в него.

При построении эскиза в системе КОМПАС-3В доступны все команды построения и редактирования изображения, а также сервисные возможности. Исключением является невозможность ввода некоторых технологических обозначений и объектов оформления.

По умолчанию в эскизе включен параметрический режим. В этом режиме наносятся параметрические размеры — размеры, управляющие положением выносных линий, привязанных к определенным точкам эскиза. С изменением параметрических размеров изменяется геометрия контуров в эскизе.

В эскиз можно перенести изображение из ранее подготовленного чертежа или фрагмента. Это позволяет при создании трехмерной модели опираться на существующую чертежно-конструкторскую документацию.

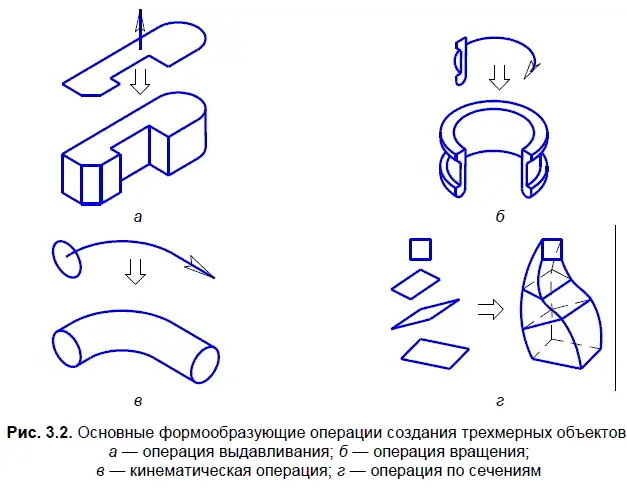

Объемные элементы образуются в результате операций — формообразующих перемещений эскизов. В основе операций, показанных на рис. 3.2, построение трехмерной модели детали начинается с создания основания — ее первого формообразующего элемента. Основание есть у любой детали и оно всегда одно. При построении основания можно использовать любую из четырех перечисленных выше формообразующих операций.

Форма основания детали определяется из конструкции будущей детали. При выборе формы основания деталь разбивается на составляющие ее формообразующие элементы (параллелепипеды, призмы, цилиндры, конусы, торы, кинематические элементы и т. д.). При этом мелкие конструктивные элементы (фаски, скругления, проточки и т. п.) из рассмотрения исключаются.

Чаще всего в качестве основания используют самый крупный из этих элементов. Если в составе детали есть несколько сопоставимых по размерам элементов, то в качестве основания можно использовать любой из них.

Добавление материала детали — это создание в ней новых тел, а также приклеивание к имеющемуся телу (телам) новых элементов. Тело детали — это область, ограниченная гранями детали. Считается, что эта область заполнена однородным материалом детали.

Удаление материала детали — это вырезание формообразующих элементов из тел.

Как новое тело, так и приклеиваемый или вырезаемый элемент может являться элементом одного из следующих типов:

□ элемент выдавливания;

□ элемент вращения;

□ элемент по сечениям;
