Поддерживаются расчеты массы, площади поверхности, объема, координат центра масс, плоскостных, осевых и центробежных моментов инерции. Для осуществления расчета на Инструментальной панели Измерения (3D)необходимо нажать кнопку МЦХ модели:

Многие трехмерные модели деталей создаются с целью получения конструкторской документации, в том числе чертежей деталей.

В системе КОМПАС-3D имеется возможность создания ассоциативных чертежей трехмерных деталей. В таких чертежах все виды связаны с моделью так, что изменения в модели приводят к изменению изображения в каждом ассоциативном виде.

Ассоциативное изображение формируется в обычном чертеже. В нем создаются выбранные пользователем ассоциативные виды и разрезы (сечения) трехмерной детали. Виды автоматически располагаются в проекционной связи. При необходимости связь можно отключить. Это дает возможность произвольного размещения видов в чертеже.

Для создания в текущем чертеже стандартных видов детали вызовите команду Вставка | Вид с модели | Стандартные(или нажмите кнопку Стандартные видына панели Ассоциативные виды.

После вызова команды на экране появится стандартный диалог выбора файла для открытия. Выберите деталь для создания видов и откройте файл. В окне чертежа возникнет фантом изображения в виде габаритных прямоугольников видов.

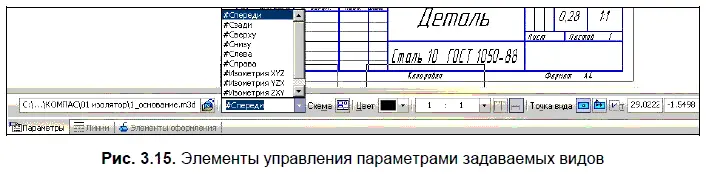

На Панели свойств появятся элементы управления (рис. 3.15), которые позволяют задать параметры создаваемых видов. В раскрывающемся списке Ориентация главного видаможно выбрать требуемую ориентацию главного вида.

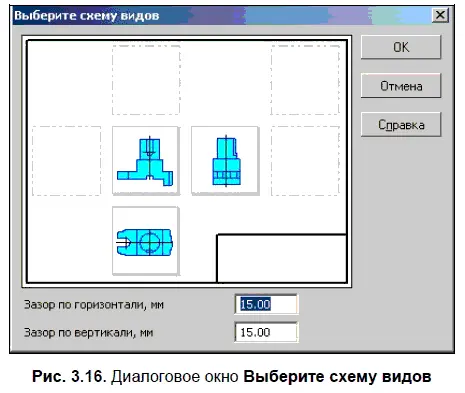

После нажатия кнопки Схемана экране появится диалоговое окно (рис. 3.16), в котором можно установить необходимый набор стандартных видов.

В полях Зазор по горизонтали, мми Зазор по вертикали, ммможно задать необходимые расстояния между главным видом и остальными видами.

На вкладке Параметры(см. рис. 3.15) можно также назначить цвет изображения активных видов чертежа и установить изображения, а на вкладке Линииможно изменить стиль линий видимого контура, включить или отключить отображение линий невидимого контура, установить отрисовку линий переходов.

После выбора нужных стандартных видов и настройки их параметров укажите положение точки привязки изображения — начало координат главного вида. В чертеж будут вставлены выбранные виды детали, в основную надпись чертежа передадутся следующие сведения из документа-детали:

□ обозначение;

□ масса;

□ материал.

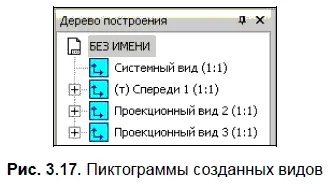

В Дереве построения чертежа появятся пиктограммы (рис. 3.17) созданных видов и их названия.

Чертеж модели, полученный с помощью команды Стандартные виды, нуждается в некоторой доработке: например, добавлении осевых линий, обозначений центров и т. п. Кроме того, он не содержит объектов оформления: размеров, технических требований и др.

Для создания в текущем чертеже вида, содержащего изображение разреза или сечения модели, вызовите команду Вставка | Вид с модели | Разрез/Сечениеили нажмите кнопку Разрез/сечениена панели Ассоциативные виды.

Укажите в окне чертежа обозначение секущей плоскости. На экране появится фантом изображения в виде габаритного прямоугольника.

На панели свойств появятся элементы управления, которые позволяют задать параметры создаваемых объектов.

После настройки всех параметров укажите положение точки привязки изображения. В чертеж будет вставлен новый разрез или сечение, а в Дереве построения чертежа появится пиктограмма созданного вида и его название.

В заключительном разделе части, посвященной работе с системой КОМПАС -3D LT, следует упомянуть о встроенном электронном учебном пособии «Азбука КОМПАС».
