На панели Виднажмите кнопку списка справа от кнопки Ориентация:

И укажите вариант Изометрия XYZ.

2. В Дереве модели укажите Плоскость XY(рис. 4.19).

3. Нажмите кнопку Эскизна панели Текущее состояние:

Плоскость ху станет параллельной экрану.

4. В появившейся Компактной панелинажмите кнопку переключения Геометрия(рис. 4.20) для вызова соответствующей Инструментальной панели.

5. На панели Глобальные привязкивключите привязку По сеткеи нажмите кнопку Сетка.

6. Используя команду Непрерывный ввод объектов:

по сетке и заданным размерам прорисуйте показанный на рис. 4.21 контур.

7. Заканчивается эскиз повторным нажатием кнопки Эскиз:

8. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

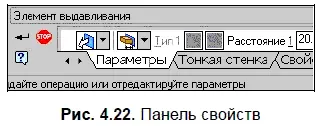

Внизу экрана появится Панель свойств (рис. 4.22), на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 20.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

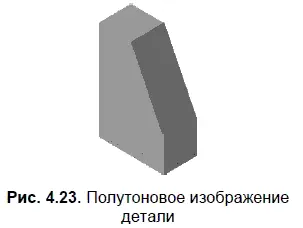

9. После включения команды Полутоновоена панели Вид получится объемное изображение детали, представленное на рис. 4.23.

10. Для добавления следующей части к основанию в Дереве модели укажите Плоскость ZX.

Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку Геометриядля вызова соответствующей Инструментальной панели.

Используя команду Непрерывный ввод объектовна панели Геометрия, по заданным размерам прорисуйте показанный на рис. 4.24 контур.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

11. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появляется Панель свойств, на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 20.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

В результате получится показанное на рис. 4.25 изображение детали.

12. Для добавления следующей части к основанию в дереве модели укажите Плоскость ZХ.

Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку Геометриядля вызова соответствующей Инструментальной панели.

Используя команду Непрерывный ввод объектовна панели Геометрия:
