if (mins_ctr == 60) /*обновить счетчик часов*/

{

mins_ctr = 0;

hrs_ctr = hrs_ctr + 1;

}

if (hrs_ctr == 24) /*обновить счетчик дней*/

{

hrs_ctr = 0;

days_ctr = days_ctr + 1;

}

}

/*---------------------------------------------------------*/

Все микроконтроллеры семейства HCS12 и всего одна модель MC68HC12BE32 семейства 68HC12 оснащены более совершенным модулем таймера ECT (Enhanced Capture Timer). Модуль таймера EST унаследовал основные технические решения от своего предшественника — модуля таймера TIM. Поэтому, так же как в модуле TIM, основу таймера EST составляют 16-разрядный счетчик временной базы и восемь универсальных каналов захвата/сравнения.

Однако в модуле EST четыре канала из восьми в режиме входного захвата обладают дополнительным регистром. Такое решение позволяет в режиме входного захвата зафиксировать два момента изменения сигнала на входе канала прежде, чем будет установлен триггер события в канале CnF. Рассматриваемые каналы называют буферированными, они могут работать как в режиме временного хранения, так и в режиме очереди. Четыре оставшихся канала называют небуферированными. Правила функционирования этих каналов в режиме входного захвата полностью соответствуют аналогичным для модуля TIM. Полный набор функций каналов захвата/сравнения модуля таймера EST приведен на рис. 4.49.

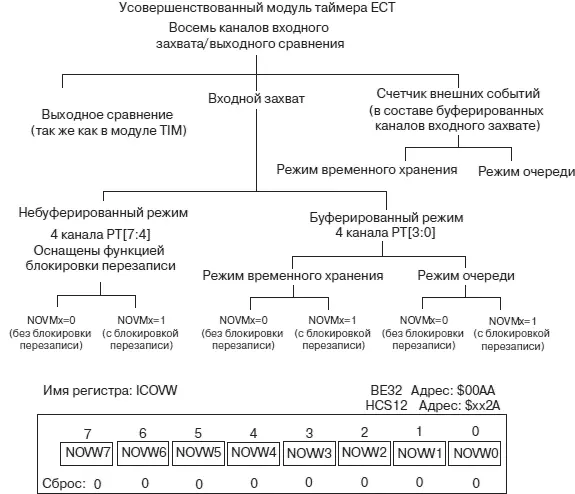

Рис. 4.49.Усовершенствованный модуль таймера ECT

Второе отличие модуля EST от модуля TIM состоит в том, что модуль EST имеет в своем составе четыре 8-разрядных счетчика события (PACN3…PACN0). Эти счетчики могут быть объединены парами для получения двух 16-разрядных счетчиков событий: (PACN3:PACN2) и (PACN1:PACN0).

Обратимся далее к более подробному рассмотрению дополнительных режимов работы модуля EST.

Алгоритм функционирования небуферированных каналов входного захвата полностью аналогичен функционированию в аналогичном режиме каналов модуля TIM. Однако небуферированные каналы модуля EST снабжены дополнительной функцией управления режимом. Регистр управления порядком перезаписи ICOVW (Input Control Overwrite Register) содержит восемь битов NOVWn (рис. 4.49). Если бит NOVWn установлен в 1, то регистр данных небуферированного канала с номером n не может быть перезаписан под действием аппаратных средств, пока этот регистр не будет считан программой. Если бит NOVWn = 0, то функция блокировки записи для небуферированного канала снимается.

Четыре буферированных канала входного захвата оснащены вторым регистром данных. В результате, канал может запомнить два момента времени, которые соответствуют двум последовательным событиям на входе канала. Флаг события канала устанавливается после того, как оба регистра данных канала будут заполнены кодами событий.

В приложении к буферированным каналам входного захвата принято использовать следующую терминологию. Первый регистр данных канала считается очищенным, если его значение переписано во второй регистр данных или считано программой. Второй регистр данных канала считается очищенным, если его значение прочитано программой.

Буферированные каналы входного захвата могут работать или в режиме временного хранения, или в режиме очереди. Режим работы назначается битом LATQ в регистре управления режимом входного захвата ICSYS. Если бит LATQ установлен в 1, то буферированные каналы работают в режиме временного хранения. Если же бит LATQ = 0, то для буферированных каналов назначается режим очереди.

В режиме временного хранения (LATQ = 1) текущий код счетчика временной базы запоминается в первом регистре данных при изменении входного сигнала, на которое настроен детектор события. Далее этот код автоматически переписывается во второй регистр данных при наступлении одного из трех событий:

• Код 16-разрядного вычитающего счетчика MCCNT достиг $0000;

• В счетчик MCCNT под управлением программы вписан код $0000;

• Бит ICLAT в регистре управления вычитающим счетчиком MCCTL (рис. 4.50) программно установлен в 1.

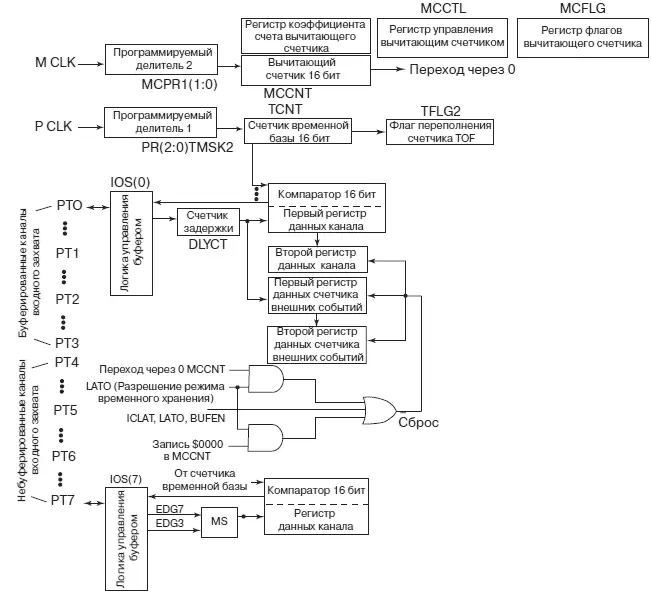

Рис. 4.50.Аппаратные средства буферированного канала входного захвата — режим временного хранения
