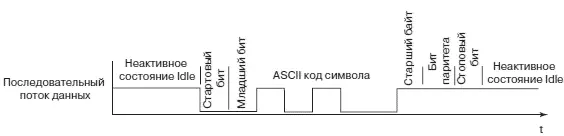

Интерфейсы последовательного обмена используют различные способы синхронизации обмена. Формат кадра асинхронного обмена представлен на рис. 4.56. В асинхронном режиме с использованием интерфейса SCI данные передаются байтами в стандартном американском коде ASCII (American Standard Code for Information Interchange). Кроме восьми битов данных кадр обмена содержит также стартовый и стоповый биты, отмечающие начало и конец кадра, и необязательный бит паритета. Стартовый и стоповый биты участвуют в процессе синхронизации между передатчиком и приемником, бит паритета (если он присутствует в кадре) используется для контроля на стороне приемника за наличием ошибок в принятом байте данных.

Рис. 4.56.Форма кадра асинхронного обмена

Контроллер интерфейса SCI в составе МК 68HC12 обслуживают две линии ввода/вывода: TxD — выход передатчика контроллера SCI, RxD — вход приемника контроллера SCI. При использовании асинхронного интерфейса SCI взаимодействующие устройства перед сеансом обмена должны обязательно «договориться» о скорости передачи данных. Если передатчик находится в неактивном состоянии (Idle), то на его выходе устанавливается сигнал высокого логического уровня (рис. 4.56). В это время приемник аналогичного контроллера SCI на другом конце линии постоянно сканирует уровень сигнала на входе RxD. Если приемник обнаруживает, что сигнал на линии изменил состояние с 1 на 0, то он производит несколько контрольных выборок сигнала, чтобы убедиться в наличии на линии низкого логического уровня. Если низкий уровень присутствует на линии в течение времени, равного интервалу передачи одного бита для установленной скорости обмена, то приемник распознает такое состояние как старт-бит (рис. 4.56) и начинает прием последующих бит данных. В процессе приема аппаратные средства приемника формируют метки времени, которые должны соответствовать середине интервала присутствия на линии каждого бита. По каждой метке производятся три выборки уровня сигнала на линии. По результатам выборки методом мажоритарной логики определяется значение очередного принятого бита информации. Если все три значения равны, то прием бита полностью успешный. Если значения разные, то аппаратные средства приемника устанавливают бит звона на линии, который затем может быть использован программистом при оценке надежности приема. После приема восьми (при использовании бита паритета девяти) бит данных приемник контролирует наличие на линии логической 1. Это стоп-бит, который завершает прием одного кадра. Если аппаратные средства приемника не обнаружили на линии стоп-бита, будет установлен бит ошибки формата кадра. Тогда весь кадр должен быть воспринят программой как ошибочный.

В синхронных последовательных интерфейсах передача по линии каждого бита сопровождается сигналом подтверждения по другой вспомогательной линии. Эту линию в интерфейсе SPI обозначают как SCK (Shift Clock). Такой способ передачи данных позволяет достичь очень высоких скоростей обмена. Именно он и используется в контроллерах SPI в составе МК 68HC12.

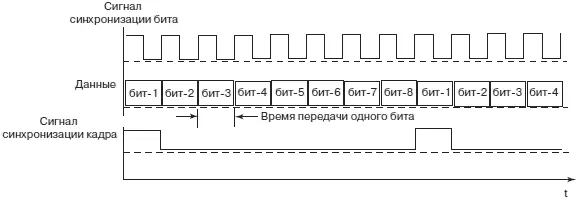

На рис. 4.57 представлена обобщенная временная диаграмма обмена в последовательном коде. Эта диаграмма позволит нам познакомиться с терминами, которые принято использовать при описании последовательного обмена.

Рис. 4.57.Временные диаграммы синхронного последовательного обмена

Синхронизация (clock): Сигнал, который определяет скорость обмена данными в последовательных синхронных интерфейсах. Как следует из рис. 4.57, каждый бит передаваемых данных сопровождается одним импульсом синхронизации.

Скорость обмена (bit rate): Число бит, которые передаются по линии в одну секунду (бит/с). Скорость обмена в бит/с равна частоте сигнала синхронизации в Гц.

Скорость обмена (baud rate): Число бит, которые передаются по линии в одну секунду, выраженная в бодах. 1 бод = 1 бит/с.

Время передачи одного бита (bit time): Определяет временной интервал, в течение которого по линии передается один бит информации. Вычисляется как 1/(скорость обмена).

Кодирование информации для передачи одного бита (line code): Способ представления одного бита информации при передаче линиям связи.
