В режиме временного хранения биты управления NOVWn действуют также, как и небуферированных каналах (см. 14.6.1)

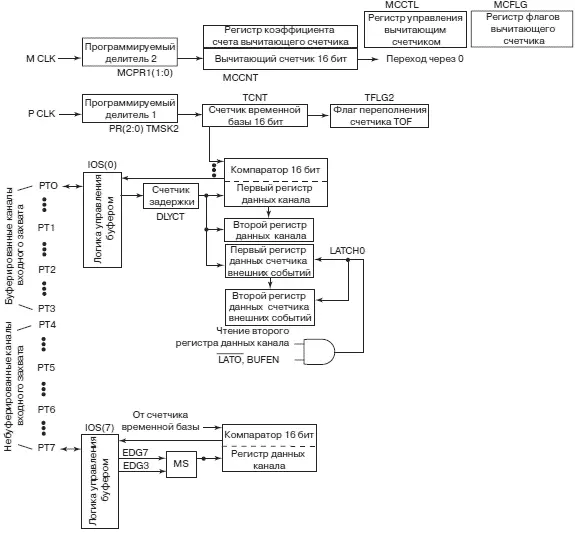

В режиме очереди (LATQ = 0) и при NOVWn = 0 событие входного захвата вызывает автоматическую перезапись содержимого первого регистра данных канала во второй регистр данных, а в первый регистр данных загружается текущий код счетчика временной базы (рис. 4.51). Если буферированный канал работает в режиме очереди и бит NOVWn = 1, то и первый и второй регистры данных не запоминают момента наступления события, если они не очищены, т.е. не были считаны программой до наступления события.

Рис. 4.51.Аппаратные средства буферированного канала входного захвата — режим очереди

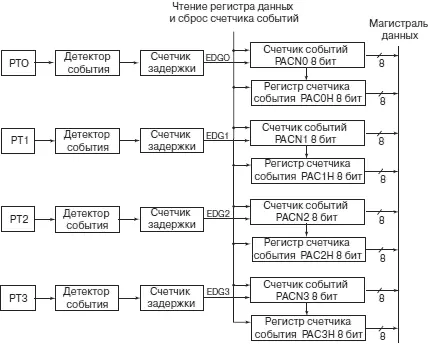

Модуль таймера EST оснащен четырьмя 8-разрядными счетчиками событий (рис. 4.52). Счетчики событий могут быть объединены попарно, тогда они образуют два 16-разрядных счетчика события. Так же, как и каналы захвата, счетчики событий могут работать или в режиме временного хранения, или в режиме очереди (рис. 4.52).

Рис. 4.52.Аппаратные средства счетчика внешних событий в составе таймера ECT

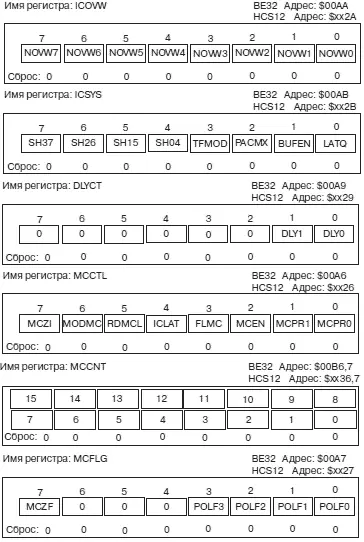

На рис. 4.53 приведен формат регистров модуля таймера EST, которые отсутствуют в рассмотренном ранее модуле TIM. Адреса регистров указаны как для МК BE32 семейства 68HC12, так и для микроконтроллеров семейства HCS12. Приведенные адреса можно рассматривать как абсолютный адрес, если в проекте используется настоящий физический адрес начала блока регистров $0000. Если же блок регистров перемещен в другое, виртуальное адресное пространство, то указанные адреса следует рассматривать как смещение адреса регистра относительно адреса начала регистрового блока.

Рис. 4.53.Формат регистров модуля ECT

Регистр управления порядком перезаписи ICOVW (Input Control Overwrite Register) располагается в памяти МК по адресу $00AA/$002A. Формат регистра представлен на рис. 4.53. Регистр содержит восемь битов NOVWn (n — номер канала). Если бит NOVWn = 0, то первый и второй регистры данных канала входного захвата с номером n могут быть автоматически перезаписаны при наступлении очередного события входного захвата. Если же бит NOVWn = 1, то регистры данных канала не могут быть перезаписаны, если они предварительно не были очищены, т.е. считаны под управлением программы.

Регистр управления режимом входного захвата ICSYS (Input Control System Control Register) содержит бит разрешения буферированного режима в каналах BUFEN и бит выбора режима работы буферированных каналов LATQ (временного хранения или очереди). Если бит BUFEN установлен, то работа второго регистра данных и буферного регистра счетчика событий буферированных каналов модуля таймера разрешена. Если бит LATQ равен 1, то буферированные каналы входного захвата работают в режиме временного хранения, при LATQ = 0 эти каналы работают в режиме очереди.

Регистр управления счетчиком задержки DLYCT (Delay Counter Control Register) разрешает вставку регулируемого временного интервала между моментом распознавания детектором события изменения входного сигнала и интерпретацией этого изменения как события входного захвата со всеми последующими действиями аппаратных средств канала таймера. Событие входного захвата будет распознано, если логический уровень сигнала по истечении временной задержки будет противоположен уровню сигнала перед запуском счетчика задержки. Такое решение позволяет повысить устойчивость входов к шумам на фронтах переключения. Длительность задержки определяется битами DLY1:DLY0. При DLY1:DLY0 = 00 задержка не вставляется. При DLY1:DLY0 = 01 задержка равна 256 периодам сигнала P clock системы тактирования, при DLY1:DLY0 = 10 задержка составляет 512 периодов, при DLY1:DLY0 = 11 — 1024 периода того же сигнала.

Регистр управления вычитающим счетчиком MCCTL (Modulus Down-Counter Control Register) предназначен для задания режима работы 16-разрядным вычитающим счетчиком с изменяемым коэффициентом счета. Если бит MODMC установлен в 0, то счетчик уменьшает код, начиная с предварительно записанного значения до 0, затем останавливается. Если бит MODMC равен 1, счетчик считает непрерывно. При достижении кода $0000, он автоматически перезагружается кодом, записанным в регистр коэффициента счета MCCNT.
