Регистр коэффициента счета вычитающего счетчика MCCNT (Modulus Down-Counter Register) содержит изменяемый программно коэффициент счета 16-разрядного вычитающего счетчика.

Регистр флагов вычитающего счетчика MCFLG (Modulus Down-Counter Flag Register) содержит флаг обнуления счетчика MCZF. Этот флаг устанавливается в 1, когда код счетчика становится равным $0000. Флаг MCZF сбрасывается посредством записи в его разряд 1.

Обмен данными в последовательном коде — эффективный с точки зрения аппаратной реализации способ связи между двумя интеллектуальными устройствами. Всего одна линия потребуется для передачи цифровых кодов от одного микропроцессорного устройства к другому. Данные по этой линии передаются последовательно во времени так, что в каждый момент времени происходит передача только одного бита данных. Обмен в параллельном коде значительно превышает по скорости обмен в последовательном коде. Однако он требует множества линий связи между устройствами, что увеличивает энергию потребления и размеры изделия.

В МК семейства 68HC12/HCS12 обмен в последовательном коде обеспечивает модуль многофункционального последовательного интерфейса (MSI — Multiple Serial Interface). Этот модуль содержит в себе две независимых подсистемы последовательного обмена: контроллер асинхронного обмена SCI (Serial Communication Interface) и контроллер синхронного обмена SPI (Serial Peripheral Interface). Каждый из контроллеров обслуживают линии порта S, для которых эта функция является альтернативной.

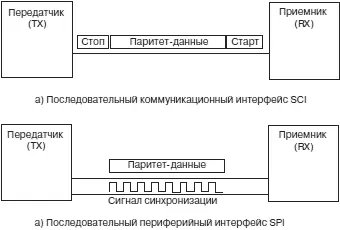

Рис. 4.54.Два наиболее распространенных типа последовательных интерфейсов

Контроллер SCI поддерживает полнодуплексный обмен в асинхронном режиме с форматом кадра, который совместим с последовательным интерфейсом персонального компьютера RS-232. Термин полнодуплексный означает, что в один и тот же момент времени один и тот же контроллер SCI может как принимать, так и передавать информацию. Термин асинхронный характеризует способ передачи данных, при котором дополнительный сигнал синхронизации, подтверждающий наличие очередного бита данных на линии, не используется. Следовательно, синхронизация между обменивающимися устройствами отсутствует. Для однонаправленной асинхронной передачи информации между двумя устройствами потребуется всего линия связи, что отражено на рис. 4.54.

Синхронный интерфейс SPI поддерживает синхронный последовательный обмен между МК и другими ИС, установленными на плате изделия. Эти интегральные схемы дополняют функции периферии микропроцессорной системы, которые не могут быть реализованы средствами встроенных модулей МК. Именно поэтому в названии этого интерфейса присутствует термин «периферийный». Интерфейс SPI также используют для связи двух МК, однако такое решение встречается в разработках не столь часто, как обмен с периферийными ИС.

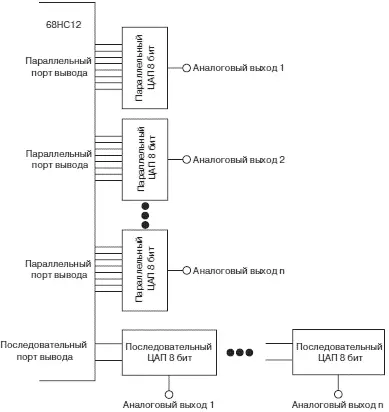

Рис. 4.55.Сопряжение МК с ЦАП по параллельному и последовательному интерфейсу

При обмене в синхронном режиме в одном направлении (рис. 4.54) используются две линии связи между устройствами. По одной линии передаются данные, на другой в это время формируются сигналы синхронизации. То устройство, которое формирует импульсы синхронизации, называется ведущим или «master», а то устройство, которое использует эти сигналы синхронизации — ведомым или «slave».

Теоретически скорость обмена в синхронном режиме значительно превышает скорость обмена в асинхронном режиме.

При обмене между двумя устройствами информация передается порциями, которые в терминологии последовательного обмена принято называть кадрами. Каждый кадр содержит определенное число бит данных и дополнительные биты, которые используются для установления надежной связи между передающим и принимающим устройствами. Одной из задач по обеспечению надежной связи является задача синхронизации обмена. Принимающее устройство должно по определенной комбинации сигналов на линиях связи распознать начало каждого нового кадра. В противном случае одна ошибка при передаче какого-либо кадра вызовет нарушение приема всех последующих кадров сеанса связи.
