• Сбросить бит OC7M7 в регистре OC7M ($0082).

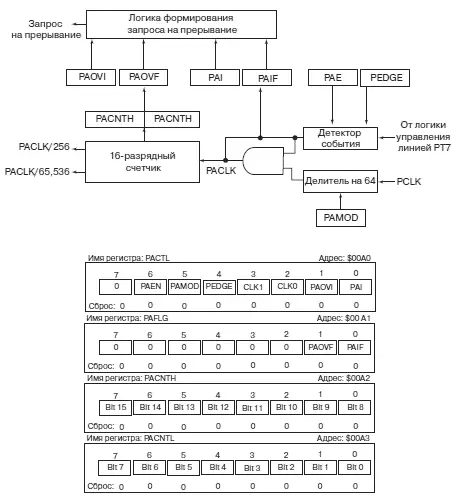

Рис. 4.45. Структура и регистры управления счетчика вешних событий

Если все эти установки выполнены, то сигнал с лиги PT7 будет поступать на вход детектора событий подсистемы счетчика событий. В каждом из режимов работы счетчика детектор выполняет разные функции, однако в обоих режимах работы детектор становится активным при установке бита PAEN регистра управления счетчиком PACTL (рис. 4.45) в 1.

Если подсистема находится в режиме счетчика внешних событий, бит PEDGE определяет: по какому фронту сигнала, нарастающему (при PEDGE = 1) или спадающему (при PEDGE = 0) будет переключаться счетчик. Если детектор фиксирует на входе PAI заданное битом PEDGE изменение входного сигнала, то устанавливается флаг события PAIF.

Если подсистема работает в режиме стробируемого таймера, то бит PEDGE определяет уровень сигнала на входе PAI, при котором будет разрешен счет для внутреннего счетчика PACNT. Если бит PEDGE = 1, то счет разрешен при низком логическом уровне на входе PAI. При этом по нарастающему фронту сигнала на входе PAI будет устанавливаться флаг событий PAIF. Если же бит PEDGE = 0, счет разрешается при высоком уровне PAI, флаг PAIF устанавливается по спадающему фронту PAI.

Если работы подсистемы счетчика событий разрешена, то 16 разрядный счетчик начинает считать с нулевого значения. Текущий код счетчика может быть считан из 16-разрядного регистра текущего состояния счетчика PACNT, который в памяти размещается в двух ячейках памяти: PACNTH — старший байт счетчика событий, PACNTL — младший байт счетчика событий (рис. 4.45). Каждое переполнение 16-разрядного счетчика событий фиксируется установкой триггера переполнения PAOVF. Этот триггер сбрасывается посредством записи в установленный разряд PAOVF единичного значения.

Оба рассмотренных флага: флаг переполнения счетчика PAOVF и флаг события на входе счетчика PAIF, — способны генерировать запросы прерывания. Прерывания от указанных флагов разрешаются битами PAOVI и PAI соответственно. Биты PAOVI и PAI располагаются в регистре флагов счетчика событий PAFLG (рис. 4.45).

В данном разделе мы рассмотрим регистры специальных функций, которые используются для управления режимами работы счетчика событий.

Регистр управления счетчиком событий PACTL (Pulse Accumulator Control Register) располагается в памяти МК по адресу $00A0. Формат регистра представлен на рис. 4.45. Регистр PACTL используется для задания режима работы счетчика событий, для назначения режима работы его детектора событий, для разрешения прерываний от подсистемы счетчика событий, а также для выбора источника тактирования счетчика временной базы модуля таймера.

Бит PTAE разрешает работу подсистемы счетчика событий. При PTAE = 1 работа подсистемы разрешена, при PTAE = 0 подсистема счетчика находится в неактивном состоянии. Бит PAMOD служит для выбора режима работы. При PAMOD = 0 подсистема работает в режиме счетчика внешних событий, при PAMOD = 1 для подсистемы назначается режим стробируемого таймера.

Бит PEDGE управляет режимом работы детектора событий подсистемы счетчика. Если счетчик работает в режиме счетчика внешних событий (PAMOD = 0), то при PEDGE = 1 детектор события настраивается на распознавание положительного фронта сигнала, при PEDGE = 0 — отрицательного фронта. При работе в режиме стробируемого таймера (PAMOD = 1) бит PEDGE определяет вид сигнала, разрешающего переключение счетчика таймера. Если PEDGE = 1, то счет разрешается при подаче 1 на вход PAI, при этом флаг PAI устанавливается по отрицательному фронту входного сигнала. Если же PEDGE = 0, то счет разрешается при подаче 0 на вход PAI, при этом флаг PAI устанавливается по положительному фронту входного сигнала.

Биты CLK1:CLK0 назначают источник тактирования для счетчика временной базы модуля таймера (см. рис. 4.27).

Биты PAOVI и PAI (не путать с одноименным входом) разрешают прерывания по событию переполнения счетчика (флаг PAOVF) и по событию на входе PAI (флаг PAIF), тип которого определяется режимом работы и значением бита PEDGE.

Регистр флагов счетчика событий PAFLG (Pulse Accumulator Flag Register) располагается в памяти МК по адресу $00A1 и содержит всего два значимых бита (рис. 4.45). Флаг переполнения счетчика устанавливается, когда 16-разрядный счетчик подсистемы изменяет свое значение с $FFFF на $0000. Флаг события подсистемы PAIF устанавливается в 1 при каждом перепаде потенциала на входе PAI, который указан битом PEDGE и режимом работы счетчика. Оба этих бита сбрасываются посредством записи в установленный бит 1.
