else LCD_output(" Low Alert");

newline();

LCD_output("SA: ");

numdisplay(result[1]);

if (result[0] > 0xA0) LCD_output(" High Alert");

else if (result[1] > 0x60) LCD_output(" Med Alert");

else LCD_output(" Low Alert");

newline();

LCD_output{"S: ");

numdisplay(result[2]);

if (result[2] > 0xA0) LCD_output(" High Alert");

else if (result[0] > 0x60) LCD_output(" Med Alert");

else LCD_output(" Low Alert");

}

//====================================================================

Вы можете задать вопрос о необходимости иметь отдельную микроконтроллерную систему HTTP TAD. Почему бы просто не включить функцию системы HTTP TAD в состав стандартной системы обнаружения «злоумышленника»? Цель упражнения состоит в том, чтобы показать большие возможности МК HCS12 и использование их в ряде проектов. Конечно, система, описанная в этом разделе, может быть включена в состав большой системы обнаружения «злоумышленника». Одно из преимуществ создания отдельной системы — мобильность. Это обеспечивает администраторов защиты гибким инструментом, чтобы изменять одиночную переносную систему и проверять несколько модулей внутри сети. Материалы для более подробного изучения систем информационной защиты мы вынесли в раздел «Что еще прочесть» в конце главы.

Наверное, вы когда-нибудь передвигали фишки игры в «пятнадцать», показанной на рис. 7.35. Этой игрой дети развлекаются дома, в летних лагерях и в поездках на заднем сиденье автомобиля. Мы были свидетелями перевода целого ряда игр с передвижением фишек в электронную форму. В этом разделе мы представляем электронную версию игры в «пятнадцать». Проект был создан Скоттом Льюисом в качестве работы для получения звания «senior project design» старшего программиста.

Рис. 7.35.Игра в «15»

Цель игры заключается в следующем: необходимо упорядочить данный произвольно расположенный набор из 15 пронумерованных фишек и одного пустого промежутка, расположив фишки в порядке возрастания номеров (рис. 7.36 внизу справа). Сделать это необходимо, многократно повторяя операцию передвижения одной из соседних фишек на пустое место.

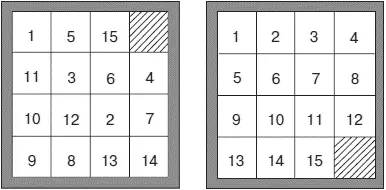

Рис. 7.36.Игра в «15». Левое поле показывает произвольное начальное состояние фишек, а на правом приведена окончательная позиция, достижение которой является целью игры

Цель нашего проекта заключается в создании электронной версии игры. Для этого необходимо обеспечить средства для допустимого изменения положения фишек и устройство для отображения текущего положения фишек после каждой операции.

Требования к системе для игры в «15» следующие:

1. Использовать микроконтроллер;

2. Позволить пользователю идентифицировать номер фишки с помощью устройства ввода данных;

3. Позволить пользователю перемещать выбранную фишку на пустое поле;

4. Отображать текущие расположения всех фишек.

Этот проект использует различные модули 68HC12, и интерфейс, связывающий их с несколькими переключателями и графическим ЖК дисплеем.

Система использует отладочную плату 68HC12B32EVB, графический ЖК дисплей AND 1391, ИС внешнего ОЗУ (RAM 6264) и внешнего ПЗУ (EPROM 27256), а также программируемую ИС (GAL16V8), набор кнопок и ИС триггера защелки 74HC373. На рис. 7.37 показана структурная схема игровой системы. Хотя мы могли бы использовать внутреннюю память 68HC12, но для расширения опыта читателя мы использовали внешнюю память и расширенный режим работы микроконтроллера. Для создания соответствующих сигналов управления и декодирования адреса памяти, мы использовали программируемую ИС GAL16V8, включив ее между микросхемами памяти и МК. Интегральная схема GAL16V8 программируется так, чтобы ОЗУ размещалось в адресном пространстве начиная с $2000 и заканчивая $3FFF, а программируемое ПЗУ — в ячейках памяти с адресами $4000…$7FFF. Как вы увидите, программа, представленная в этом разделе, запускается из ОЗУ. Разместив программу во внешнем ПЗУ, можно сделать систему автономной.

Рис. 7.37.Блок-диаграмма микропроцессорной системы для игры в «15»
