Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

В конце процесса фаззификации, мы имеем одну или несколько входных функций членства с соответствующими значениями. Следующий шаг в процессе должен отобразить нечеткие входные функции в нечеткие выходные функции, используя определенный набор правил. Прежде, чем мы обсудим процесс отображения в логической машине с нечеткой логикой, необходимо определить нечеткие выходные функции членства. Пять из них показаны на рис. 7.33: (1) нет опасности, (2) низкая опасность, (3) средняя опасность, (4) опасность и (5) высокая опасность.

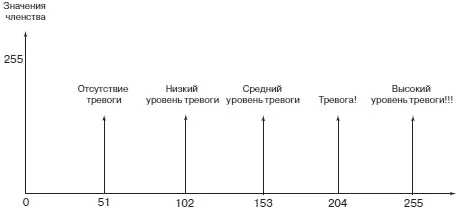

Рис. 7.33.Выходные функции членства для интерактивного вмешательства

Вывод лингвистических переменных функции членства на рис. 7.33 может выглядеть необычно для экспертов по система с нечеткой логикой. Как мы покажем далее, проектировщики МК HCS12 фирмы Motorola упростили процесс дефаззификации, сопоставив каждой выходной функции с нечеткой логикой одно значение. Для текущей подсистемы, мы применяем девять правил, показанных в табл. 7.1, чтобы преобразовать входные переменные в выходные.

Таблица 7.1.Правила фаззификации, позволяющие преобразовать входные переменные в выходные

Мы использовали общий метод минимакса, показанный на рис. 7.34, чтобы получить значения членства для выходных переменных. То есть наибольшее из значений членства входных функций отображается в соответствующей выходной функции. Если после применения всех правил, и выходная функция имеет более одного значения, то для выходной функции выбирается наименьшее значение. Для дефаззификации выходного значения, все выходные функции и соответствующие значения членства используются, чтобы вычислить центральное выходное значение. Полученные значения выходных функций функций (показанные на оси X рис. 7.33), умножаются на значения членства, вычисленные по девяти правилам, результаты складываются и сумма делится на число членов. Конечное числовое значение и соответствующее сообщение распечатано на экране ЖК дисплее, чтобы сообщить пользователю состояние сеанса. Таким образом, для каждого сеанса, ЖК дисплей высвечивает три числа, характеризующих три типа активности вторжения: атаки на интерактивные сеансы туннелирования, атаки с помощью скриптов и внедрение видео и аудио потоков.

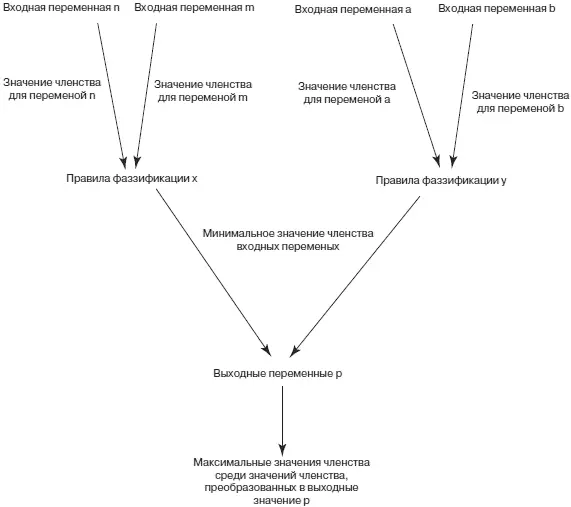

Рис. 7.34.Процедуры передачи членства оценивают, используя метод Минимакса

В последнее время среди различных систем обнаружения вторжения наибольший интерес проявляется к системе обнаружения атак на туннелирование HTTP. Основной причиной такого внимания служит широкое распространение трафика HTTP в Internet. Большинство брандмейстеров не выполняет обширных проверок, чтобы проверить все атаки на туннелирование HTTP. Такие проверки весьма трудоемки, поскольку трафик HTTP составляет наибольшую часть приходящего и уходящего трафика для любой большой организации.

Микроконтроллерная система может взять на себя часть функций системы обнаружения вторжения, связанных с атаками на туннелирование HTTP. Система использует свойства сессии, чтобы проверить данные трафика Internet, которые составляют сессию Internet — программные связи между двумя компьютерами для передачи данных. Хорошим примером сессии является набор адреса сети в браузере. Ваш компьютер запрашивает сессию у ведущего компьютера, который содержит страницу сети, которая вам необходима. Как только вы закрываете веб-сайт и переходите к другому сайту, вы закрываете одну сессию и запускаете другую.

//********************************************************************

// Файл: micro.с

// Функция программы: Устанавливает шесть IDS оценок членства и создает
