Для перемещения атрибутов и операций в программе Rational Rose:

1. В окне браузера щелкните по значку «+» слева от имени подкласса, чтобы раскрыть список его свойств.

2. Выберите атрибут или операцию, которую нужно переместить.

3. Перетащите с помощью мыши атрибут или операцию на суперкласс.

4. Удалите данный атрибут или операцию из других подклассов.

5. Таким же образом переместите другие необходимые атрибуты из подклассов в суперкласс.

Иерархия наследования после переноса атрибутов показана на рис. 8.4.

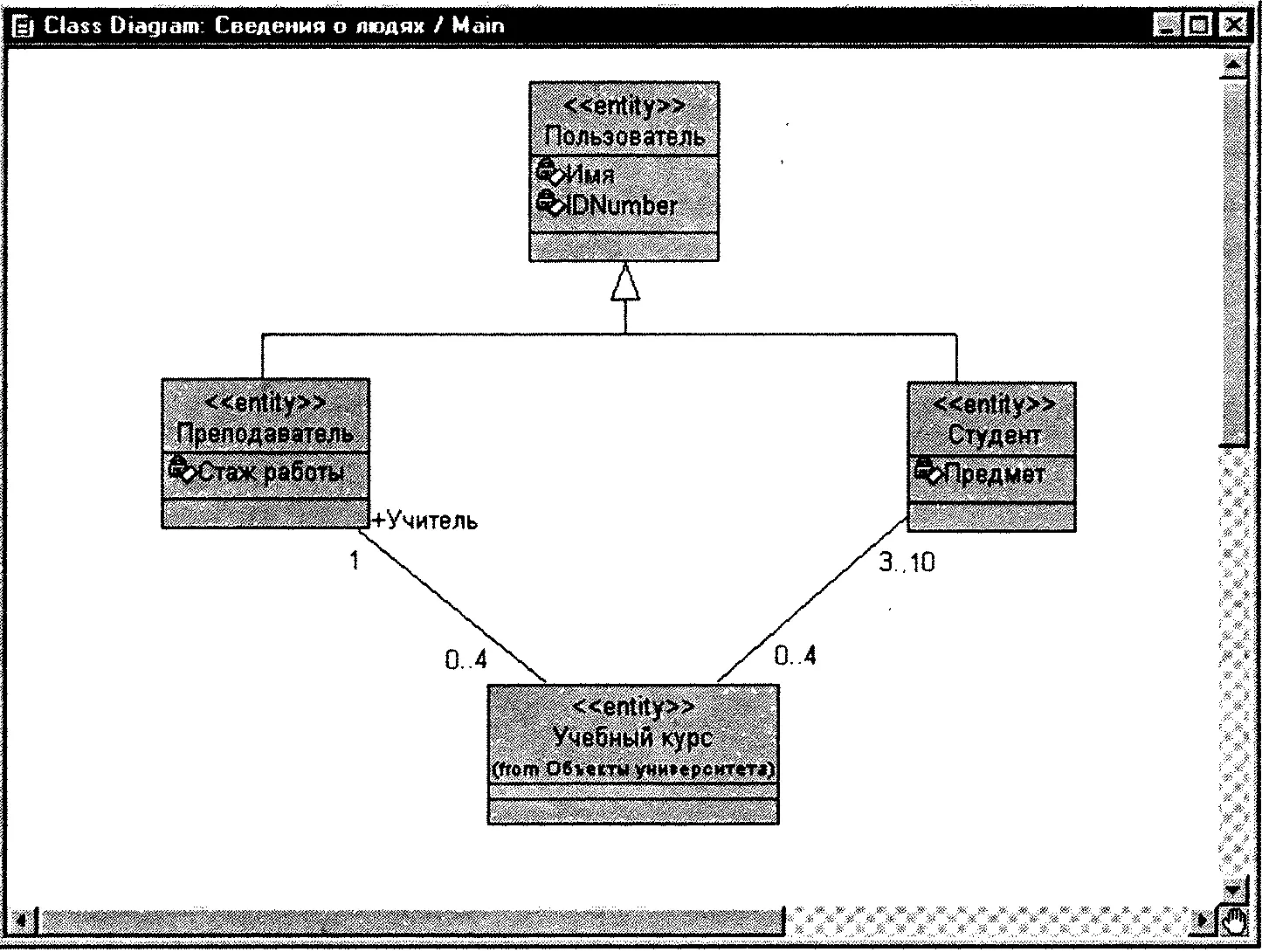

Рис. 8.4. Атрибуты и операции, перемещенные в суперкласс

При одиночном наследовании класс содержит единственный набор потомков, то есть одну цепочку суперклассов (например, легковая машина — это автомобиль, а автомобиль — средство передвижения). Множественное наследование включает более одной цепочки суперклассов (машина-амфибия — это автомобиль, автомобиль — средство передвижения, в то же время машина-амфибия — это лодка, а лодка — средство передвижения). При множественном наследовании возникает ряд проблем, в частности конфликт имен и несколько копий унаследованных свойств. Способ решения таких проблем выбирается в зависимости от языка программирования: виртуальные базовые классы в С++ или отсутствие поддержки множественного наследования в PowerBuilder. Множественное наследование может стать причиной запутанного и трудно сопровождаемого кода — чем больше суперклассов, тем труднее определить, что откуда взялось и что произойдет при внесении изменений. Вывод: используйте множественное наследование только при необходимости и с большой осторожностью.

Наследование часто используется не по назначению. Существует мнение, что «чем больше я буду его использовать, тем лучше станет мой код». Это заблуждение. В действительности неправильное применение наследования может привести к проблемам. Например, студент может учиться очно или заочно. Создадим суперкласс студент (Student) и два подкласса — студент очного отделения (FulltimeStudent) и студент заочного отделения (ParttimeStudent). Во время работы такой структуры наверняка возникнут определенные проблемы. Что случится, если:

□ студент очного отделения решит перейти на заочное? Это значит, что объекту придется сменить класс;

□ будет добавлена еще одна размерность (например, студент, получающий стипендию и не получающий стипендию)? Здесь понадобятся новые подклассы для представления информации о стипендии, а также множественное наследование для поддержки всех комбинаций (студент очного отделения, получающий стипендию, студент заочного отделения, получающий стипендию и т. д.).

Наследование должно служить для отделения общности от специфики. Агрегация — для отражения комбинированных отношений. Часто оба типа отношений используются вместе. Класс студент имеет классификацию (агрегацию), которая, в свою очередь, делится на классы студент-очник и студент-заочник (наследование) — см. рис 8.5.

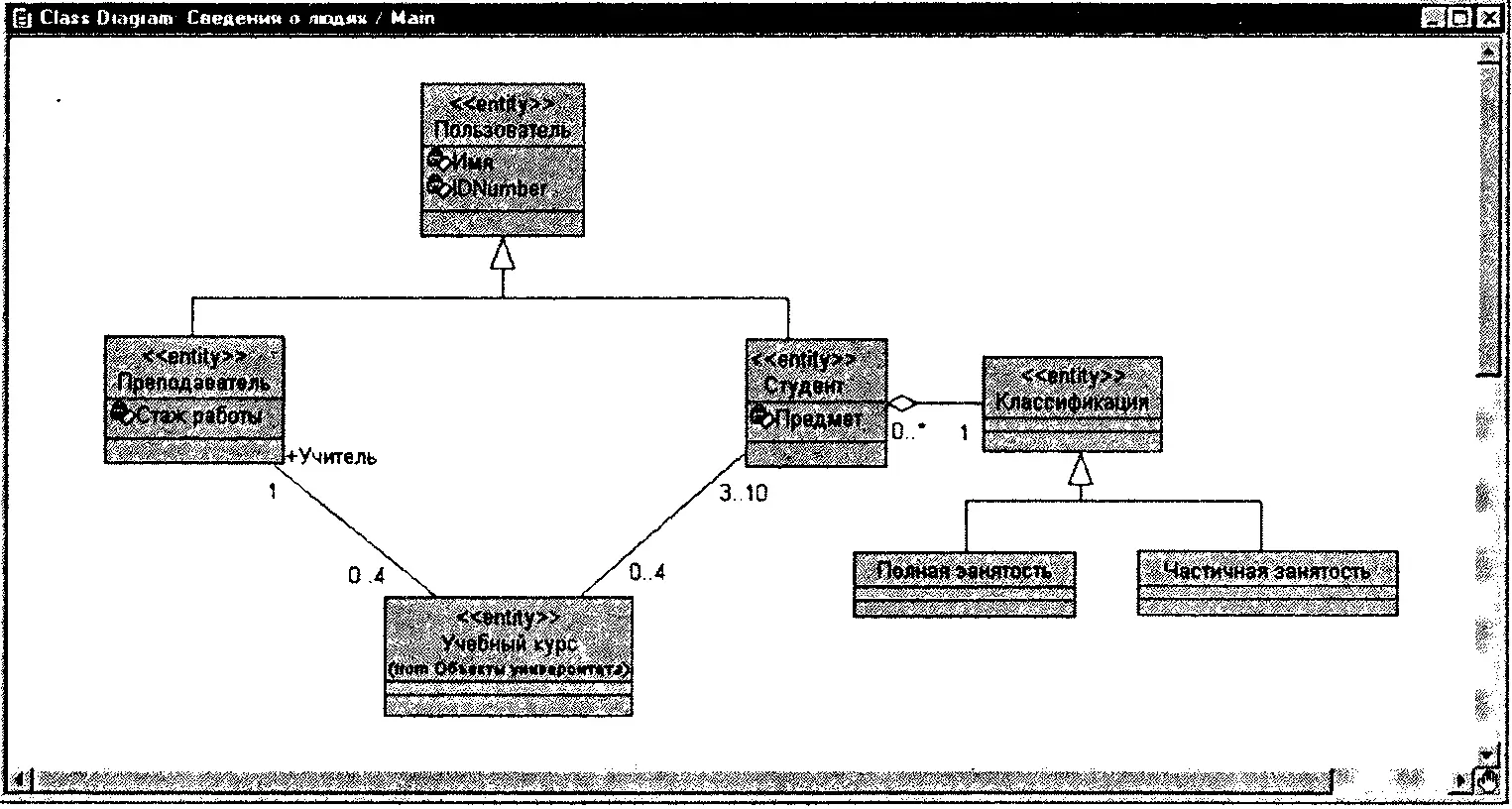

Рис. 8.5. Наследование в сравнении с агрегацией

Наследование позволяет создавать иерархию классов, когда общая структура и поведение разделяются между ними. Термин «суперкласс» характеризует класс, содержащий общую информацию. Классы-потомки называются подклассами. Подкласс наследует все атрибуты, операции и отношения, определенные во всех его суперклассах.

Есть два способа определения наследования в любой системе: обобщение и специализация. Обобщение обеспечивает возможность создания суперклассов, объединяющих общие для нескольких классов структуру и поведение. Специализация позволяет создавать подклассы, которые уточняют или дополняют структуру и поведение, определенные в суперклассе.

Прецеденты и сценарии применяются для описания поведения системы, то есть взаимодействия объектов в ней. Иногда требуется рассмотреть поведение внутри самого объекта. Диаграмма состояний (statechart diagram) показывает положение одиночного объекта, события или сообщения, которые вызывают переход из одного состояния в другое, и действия, являющиеся результатом смены состояния.
