Терри Кватрани - Rational Rose 2000 и UML Визуальное моделирование

Для создания переходов между состояниями в программе Rational Rose:

1. Щелкните по кнопке State Transition(Переход) на панели инструментов.

2. Щелкните по исходному состоянию диаграммы.

3. Проведите линию перехода к последующему состоянию.

4. Если требуется, введите название нового перехода.

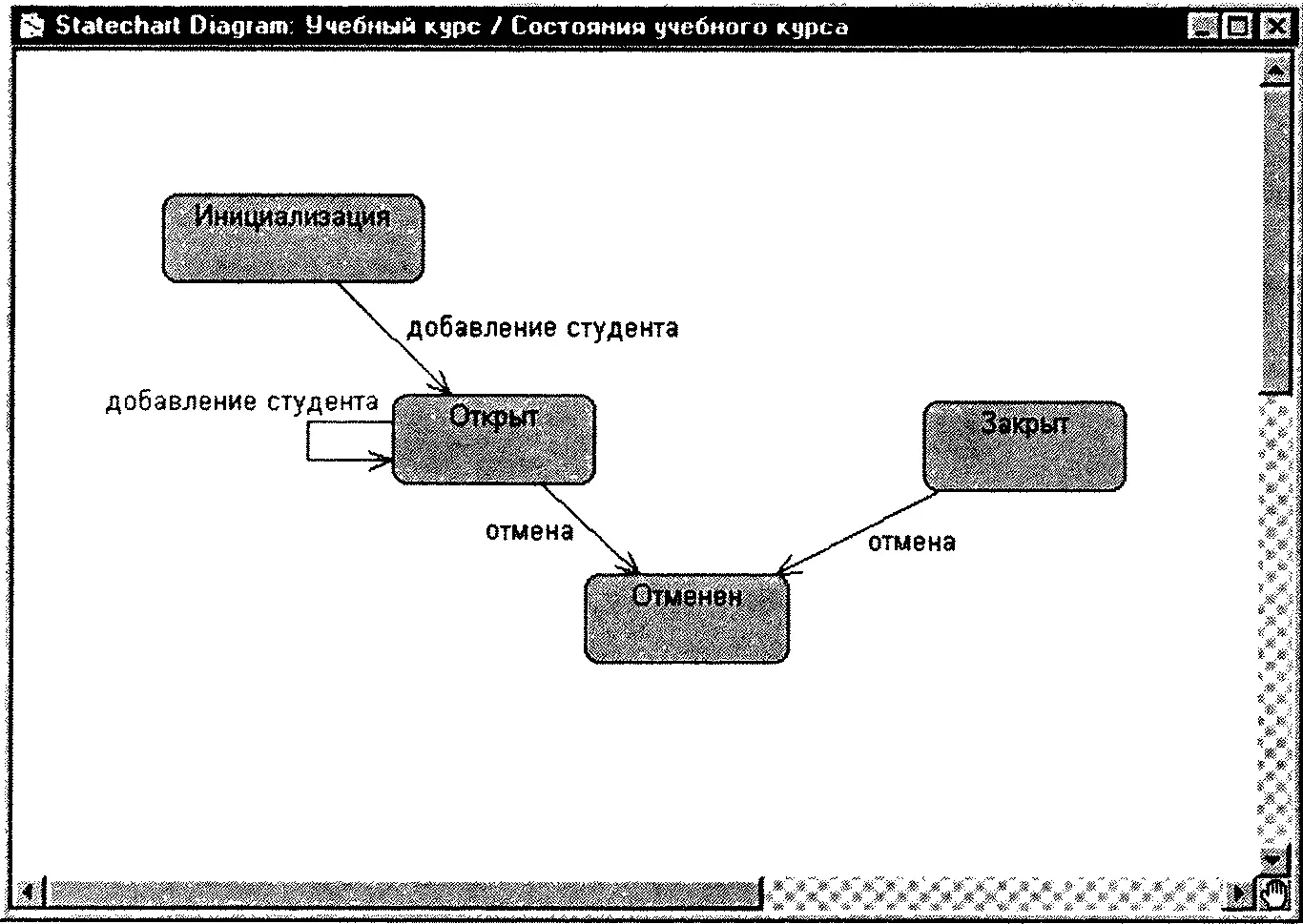

Переходы между состояниями показаны на рис. 9.4.

Рис. 9.4. Переходы между состояниями

Есть два особых состояния, присутствующих на диаграмме состояний, — начальное (start state) и конечное (stop state).

Каждая диаграмма должна иметь одно и только одно начальное состояние, так как объект может находиться в целостном состоянии сразу после создания. В языке UML начальное состояние изображается в виде маленького закрашенного круга (см. рис. 9.5).

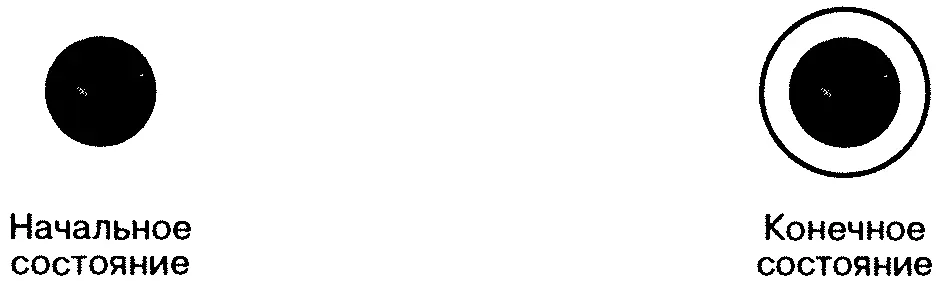

Рис. 9.5. Нотация языка UML для конечного и начального состояний

Объект может иметь несколько конечных состояний, которые изображаются в виде закрашенного круга, обведенного дополнительной окружностью (см. рис. 9.5).

Чтобы создать начальное состояние в программе Rational Rose:

1. Щелкните по кнопке Start(Начальное состояние) на панели инструментов.

2. Щелкните по диаграмме, чтобы поместить на нее значок исходного состояния.

3. Щелкните по кнопке State Transitionна панели инструментов.

4. Щелкните по начальному состоянию и проведите линию перехода к последующему состоянию.

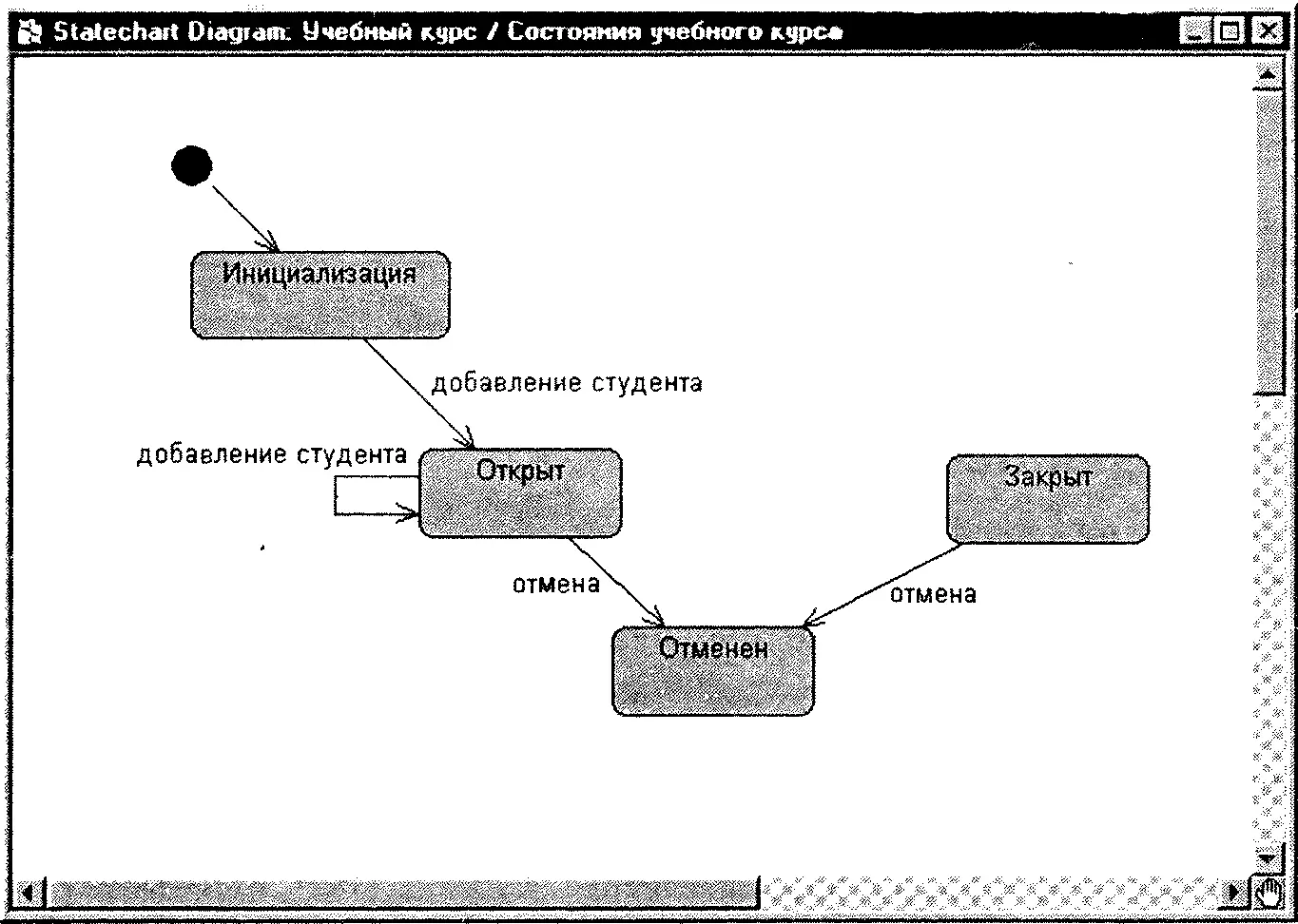

Начальное состояние на диаграмме состояний показано на рис. 9.6.

Рис. 9.6. Начальное состояние

Для создания конечного состояния в программе Rational Rose выполните следующие действия:

1. Щелкните по кнопке Stop(Конечное состояние) на панели инструментов.

2. Щелкните по диаграмме, чтобы поместить на нее значок конечного состояния.

3. Щелкните по кнопке State Transitionна панели инструментов.

4. Щелкните по одному из состояний на диаграмме и проведите линию перехода к конечному состоянию.

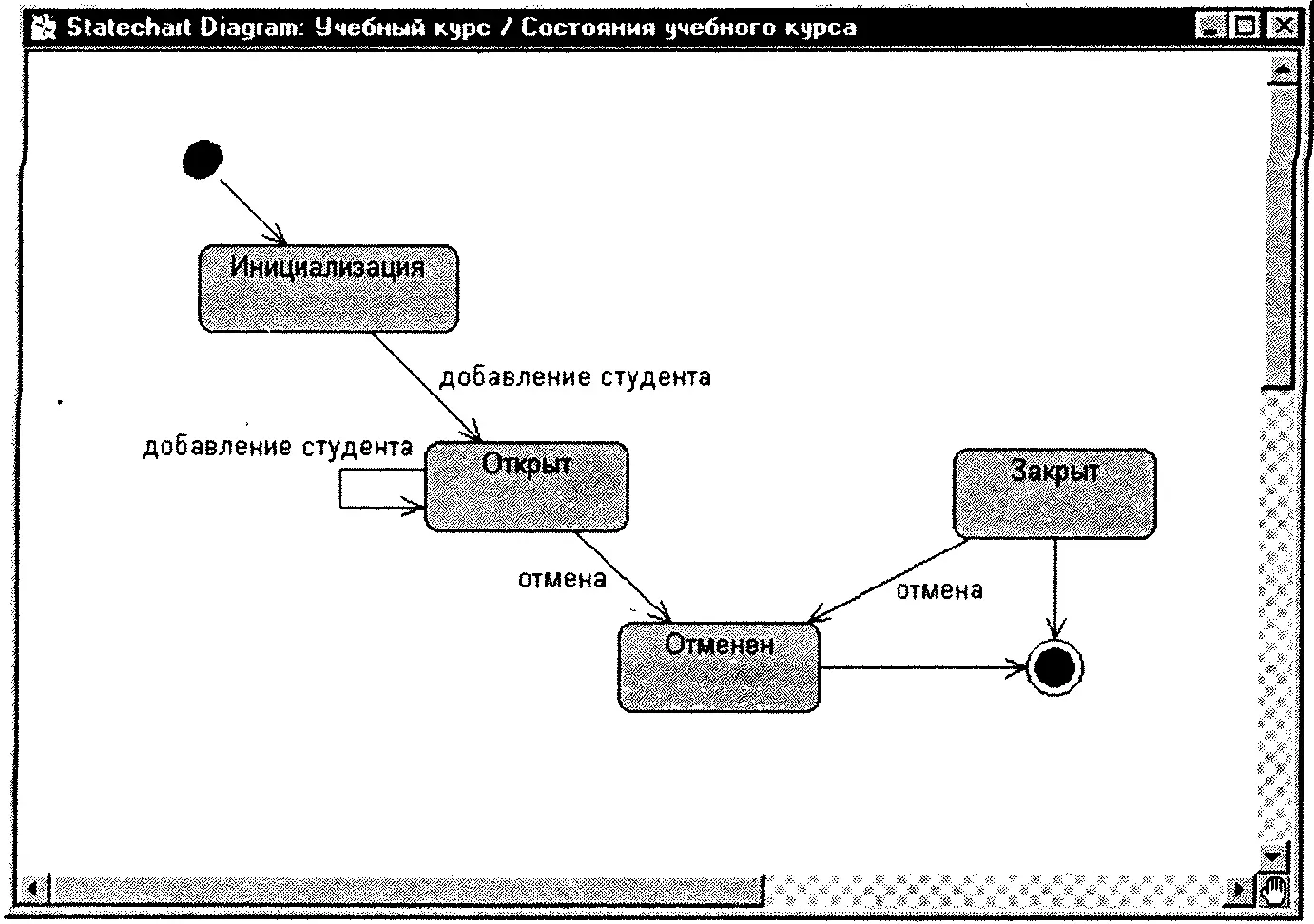

Конечное состояние на диаграмме состояний показано на рис. 9.7.

Рис. 9.7. Конечное состояние

С переходом между состояниями может быть связано условие (guard condition) и/или определенное действие (action). Переход может также вызывать событие (event). Действие — это поведение, проявляющееся при возникновении перехода. Событие — сообщение, отправляемое другому объекту системы. Условие — булево выражение значений атрибутов, которое допускает переход, только если оно верно. И действие, и проверка условия представляют собой поведение объекта и обычно реализуются в виде операций. Часто такие операции являются скрытыми (private), то есть используются только самим объектом. В языке UML параметры перехода изображаются так, как показано на рис. 9.8.

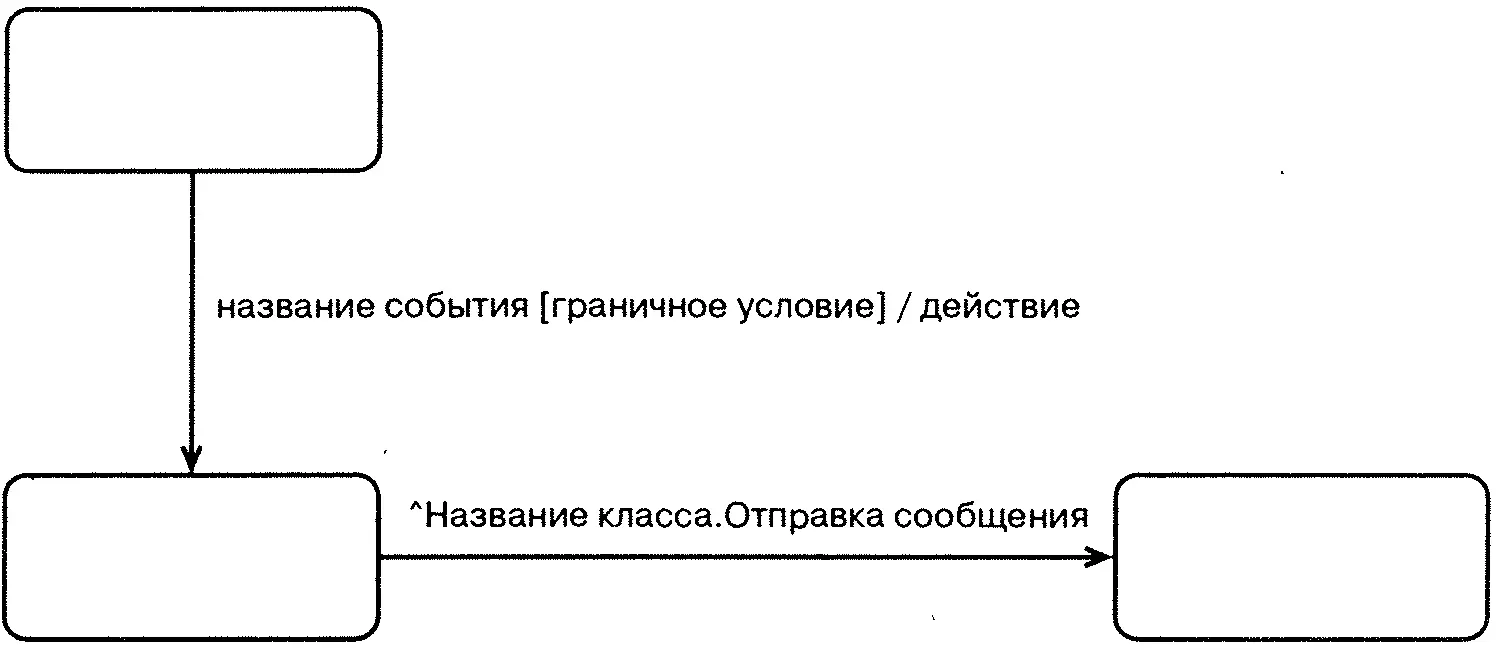

Рис. 9.8. Нотация языка UML для параметров переходов

Последовательность добавления параметров перехода в программе Rational Rose:

1. Щелкните правой кнопкой мыши по стрелке перехода на диаграмме.

2. В появившемся контекстно-зависимом меню выберите команду Specification(Параметры), чтобы вызвать диалоговое окно параметров перехода.

3. Выберите вкладку Detail(Детально).

4. Укажите действие, условие и событие для перехода.

5. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров.

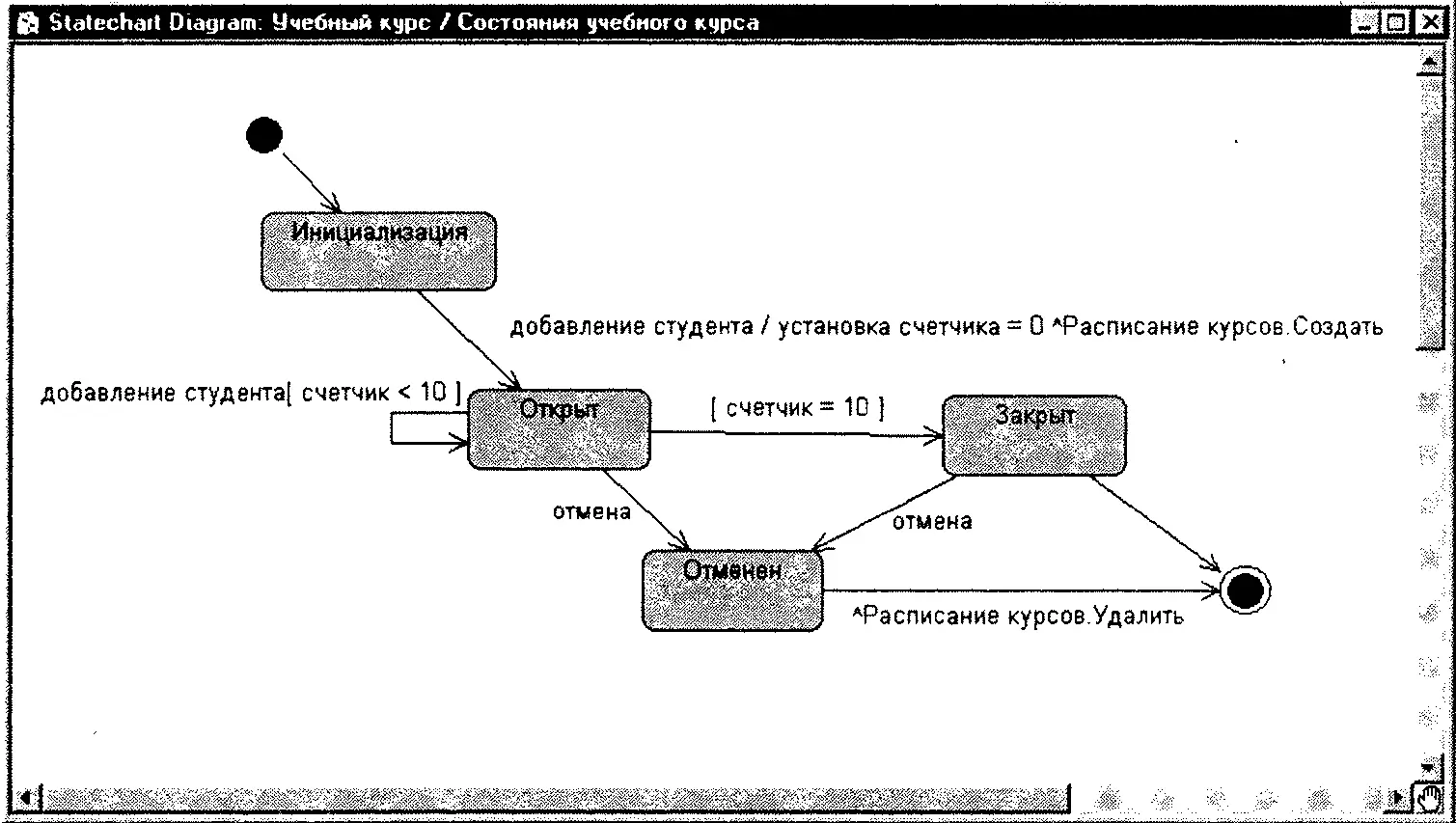

Параметры перехода на диаграмме состояний показаны на рис. 9.9.

Рис. 9.9. Параметры переходов

Действия, сопровождающие возможные переходы в определенное состояние, можно рассматривать как входные действия (entry action) для этого состояния. И наоборот, действия, сопровождающие переходы из данного состояния, являются для него выходными (exit action). Поведение, возникающее внутри состояния, называется деятельностью (activity). Деятельность начинается при входе в состояние и завершается или прерывается при переходе из него. Поведение может быть простым действием или событием, посылаемым другому объекту.
