3. С помощью мыши укажите атрибуты и операции, которые требуется отобразить на диаграмме.

4. Щелкните по кнопке >>>>.

5. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно Edit Compartment(Настройка секции).

Для отображения всех атрибутов и операций в программе Rational Rose выполните следующие действия:

1. Щелкните правой кнопкой мыши по классу в окне диаграммы.

2. В появившемся контекстно-зависимом меню выберите команду Options => Show All Attributes(Настройки => Показать все атрибуты).

3. Снова вызовите контекстно-зависимое меню для класса и выберите команду Options => Show All Operations(Настройки => Показать все операции).

Атрибуты и операции класса будут всегда отображаться на диаграммах, если установить флажки Show All Attributes(Показать все атрибуты) и Show All Operations(Показать все операции) в диалоговом окне настройки параметров программы, вызываемом командой меню Tools => Options(Сервис => Параметры).

Чтобы отобразить стереотипы классов в программе Rational Rose:

1. Щелкните правой кнопкой мыши по классу в окне диаграммы.

2. В появившемся контекстно-зависимом меню выберите команду Options => Stereotype Display(Настройки => Отображение стереотипов), а затем в меню третьего уровня выберите один из вариантов отображения стереотипов: None

(Нет) — не выводить, Label(Название) — отображать названия в треугольных скобках, Icon (Значок) — отображать класс, используя значок стереотипа.

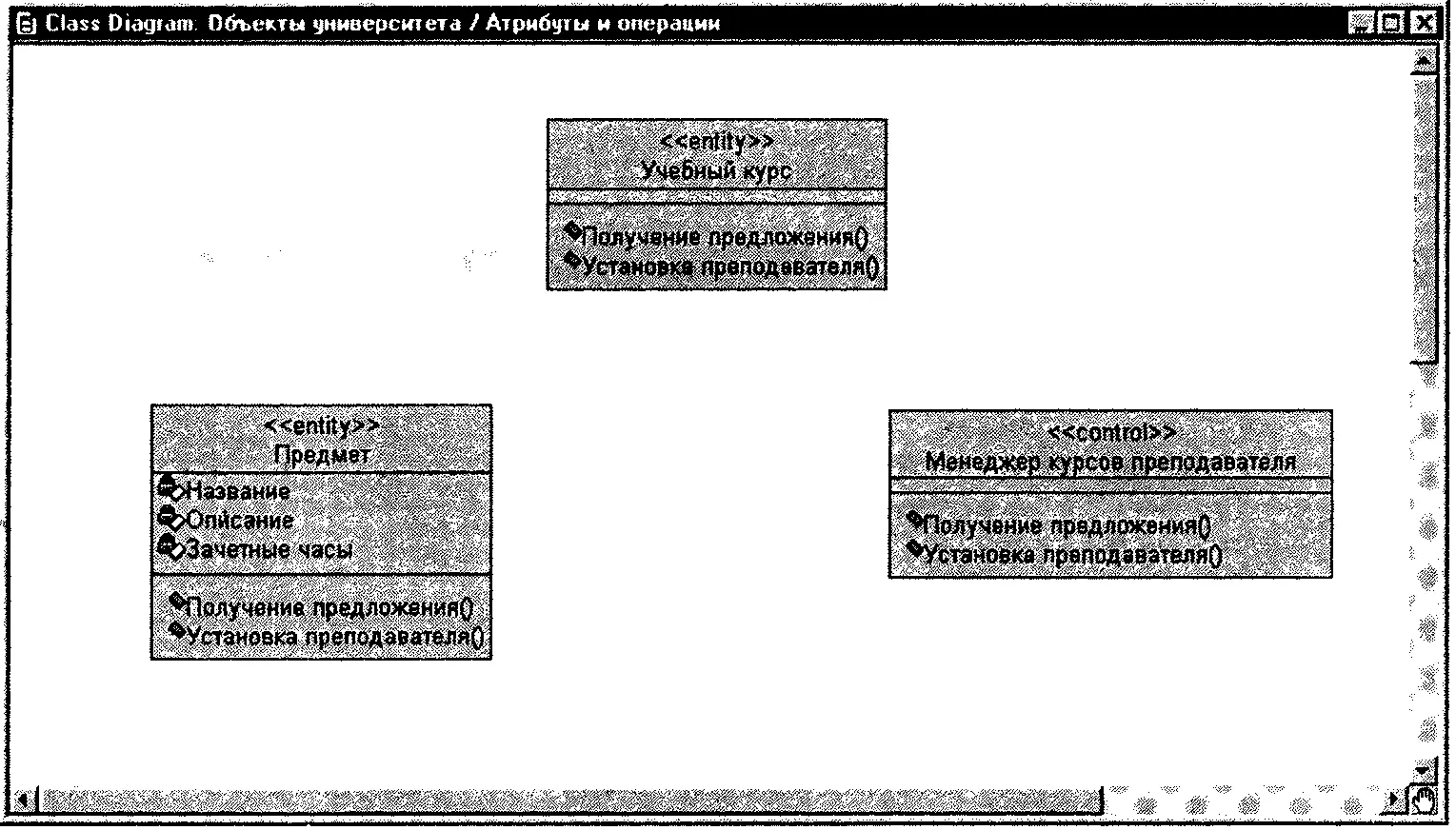

Диаграмма классов с названием «Атрибуты и операции» (Attributes and Operations) для пакета Объекты университета (UniversityArtifacts) показана на рис. 7.6. Для такого типа диаграмм я предпочитаю выводить стереотипы классов в виде названий.

Рис. 7.6. Отображение атрибутов и операций на диаграмме классов

Отношение может также иметь структуру и поведение. Это происходит в том случае, когда информация обращена к связи между объектами, а не к самому объекту.

Рассмотрим такой пример. Студент может посещать до четырех учебных курсов, а учебный курс может читаться нескольким студентам — от трех до десяти. Каждый студент получает оценку (grade) за учебный курс. Где должна храниться оценка? Она не принадлежит студенту, так как он наверняка получит различные оценки по разным предметам. Оценка не принадлежит и курсу, потому что студенты получат разные оценки за данный курс. Сведения об оценке принадлежат связи между студентом и учебным курсом. Они моделируются с помощью ассоциативного класса (association class), который ведет себя как и любой другой класс и также может иметь отношения. В нашем примере студент получает отчет об оценках (report card), куда включены связанные объекты оценка.

Для создания ассоциативных классов в программе Rational Rose:

1. Щелкните по кнопке Class(Класс) на панели инструментов.

2. Щелкните по диаграмме, чтобы поместить на нее класс.

3. Введите имя класса.

4. Добавьте необходимые атрибуты и операции для класса.

5. Щелкните по кнопке Association Class(Ассоциативный класс) на панели инструментов.

6. Щелкните по ассоциативному классу и проведите черту к линии связи между классами, соединяемыми ассоциативным классом.

7. Если требуется, добавьте дополнительные отношения к ассоциативному классу.

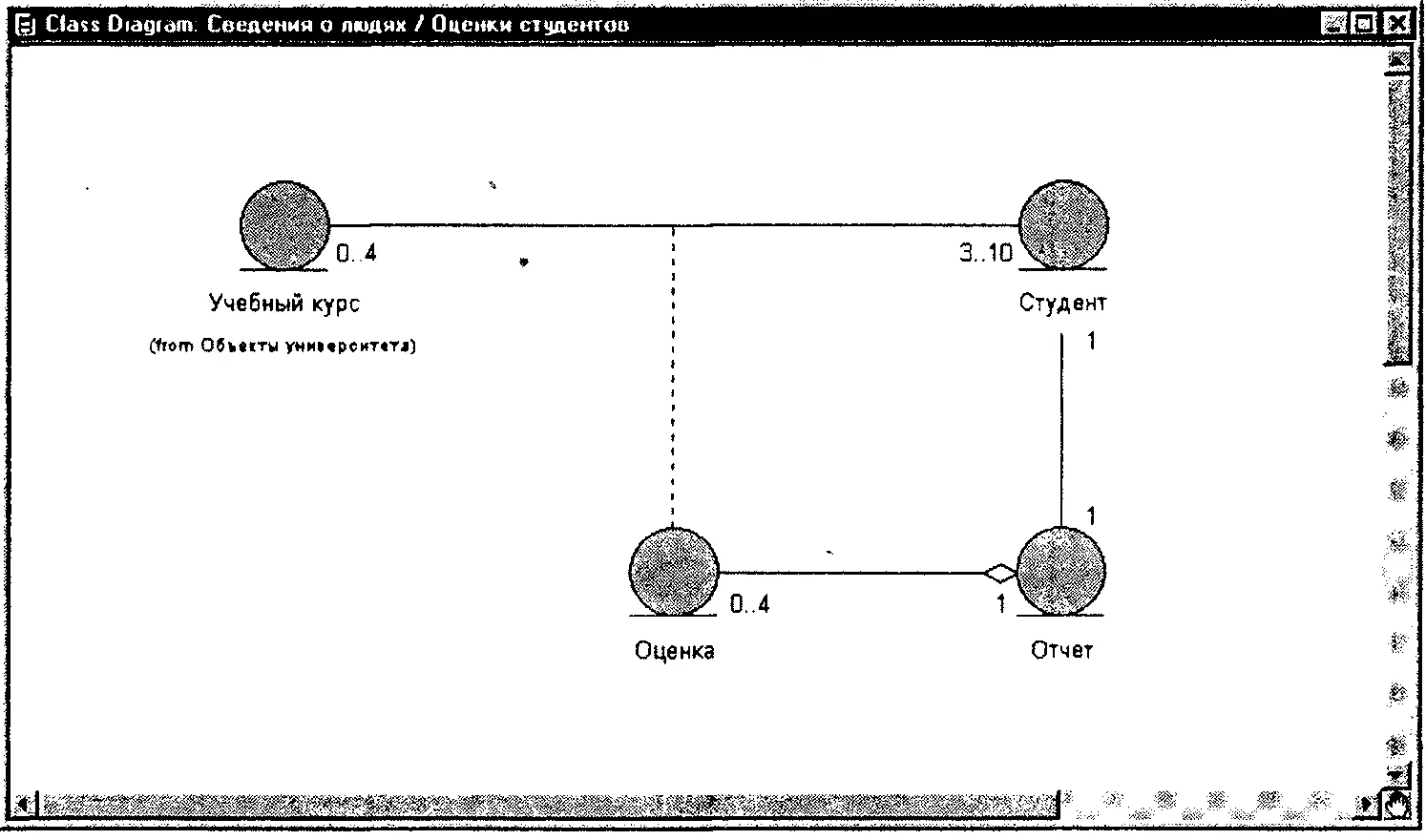

Ассоциативный класс оценка показан на рис. 7.7.

Рис. 7.7. Ассоциативный класс оценка

Класс выполняет ряд обязанностей, от которых зависит поведение его объектов. Обязанности исполняются с помощью конкретных операций. Структура объекта описывается атрибутами класса.

Каждый атрибут — это поле данных, содержащееся в объекте класса. Объект, полученный на основе класса, наделен значениями всех атрибутов класса. Атрибуты и операции, определенные для класса, — это основные значимые и функциональные элементы в разрабатываемом приложении.

Сообщения на диаграммах взаимодействий обычно отображаются на соответствующие операции в классах-получателях. Однако в некоторых случаях сообщения не становятся операциями, например: сообщения, поступающие

к актеру-человеку и от него, и сообщения для классов, представляющих пользовательский интерфейс.
