2. В появившемся контекстно-зависимом меню выберите команду New => Package (Создать => Пакет).

3. Введите нужное имя пакета.

Рис. 4.7. Нотация языка UML для пакетов

Пакет, созданный в списке браузера, показан на рис. 4.8. После создания пакета в него можно поместить необходимые классы.

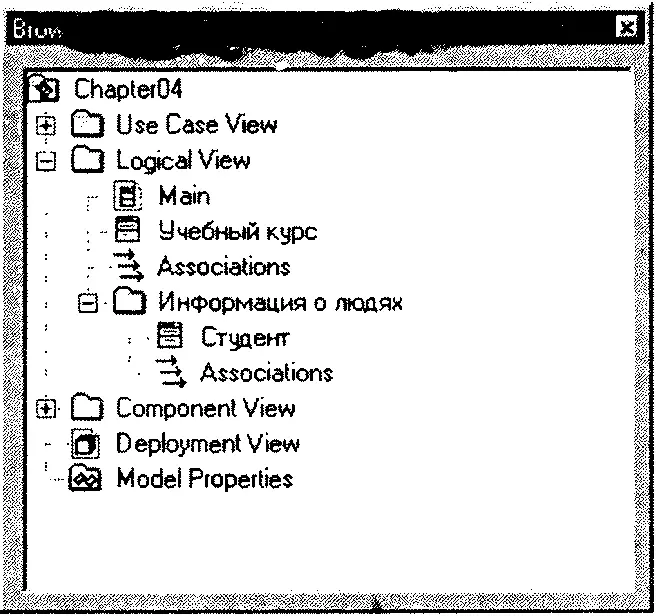

Рис. 4.8. Пакет, созданный в списке браузера

Последовательность перемещения классов в пакет в программе Rational Rose:

1. В списке браузера выделите нужный класс, щелкнув по нему мышью.

2. Удерживая кнопку мыши нажатой, перетащите класс в пакет.

3. Повторите те же действия для других классов, которые требуется переместить.

Перемещенные классы показаны на рис. 4.9.

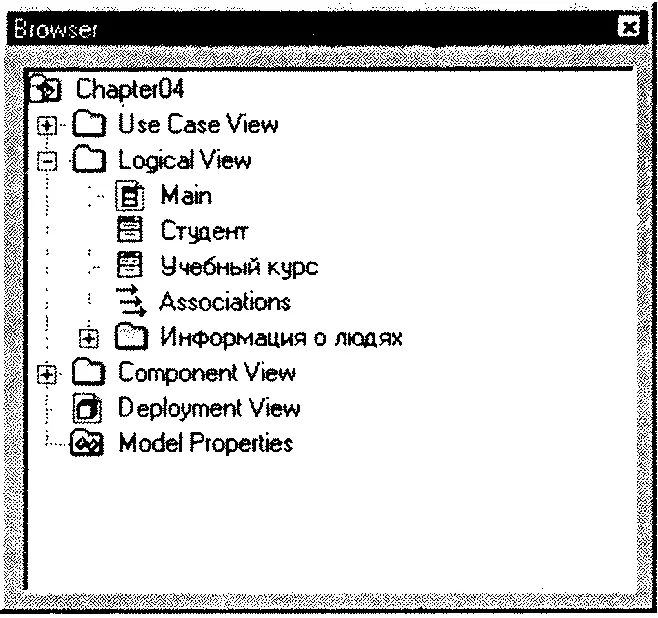

Рис. 4.9. Перемещенные классы

Рассмотрим сценарий добавление учебного курса (Add a Course Offering to Teach), который является внутренним потоком для прецедента выбор предметов для преподавания (Select Courses to Teach). Данный сценарий позволяет преподавателю выбрать учебный курс для конкретного семестра.

Хотя мы рассматриваем этот процесс пошагово, на практике большинство шагов могут быть выполнены одновременно.

Выбор граничных классов

Рассматриваемый прецедент взаимодействует только с актером преподаватель. Действие, выполняемое указанным сценарием, — это только одна из возможностей, обеспечиваемых прецедентом (он также определяет, что преподаватель может изменять, удалять, просматривать и печатать курсы). Это означает, что в системе должен быть механизм, позволяющий преподавателю выбирать желаемое действие. Для обеспечения потребностей преподавателя создается специальный класс — параметры курса преподавателя (ProfessorCourseOptions). Дополнительно мы можем указать класс, который служит для добавления новых курсов, доступных преподавателю, — добавление учебного курса (AddACourseOffering).

Выбор классов-сущностей

Данный сценарий состоит из предметов, учебных курсов и назначения преподавателей. Мы можем выделить три класса-сущности: предмет (Course), учебный курс (CourseOffering) и преподаватель (Professor).

Выбор управляющих классов

Добавим один управляющий класс с целью обработки потока событий для прецедента — менеджер курсов преподавателя (ProfessorCourseManager).

Выбранные классы (с установленными стереотипами сущность, управляющий элемент или граничный элемент) могут быть добавлены к модели (см. рис. 4.10). Так как актер преподаватель уже существует, при создании класса преподаватель программа Rational Rose предупредит, что одно и то же имя используется в разных разделах.

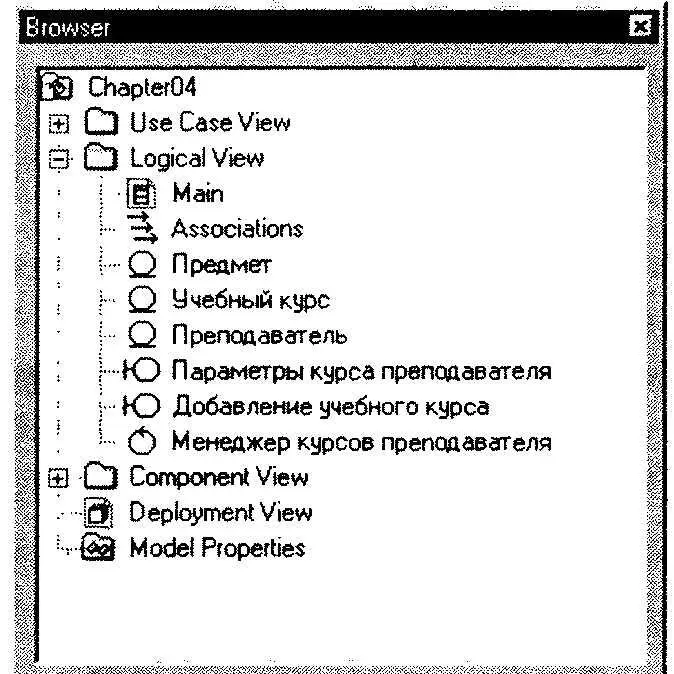

Рис. 4.10. Классы для сценария

Создание пакетов

Следующий шаг — объединить классы в пакеты. На данном этапе выделим шесть классов: предмет, учебный курс, преподаватель, параметры курса преподавателя, добавление учебного курса и менеджер курсов преподавателя. Их можно разделить на три логические группы: объекты, специфичные добавление учебного курса для университета; объекты, содержащие информацию о людях; интерфейсы для актеров. Таким образом, мы можем создать следующие пакеты: Интерфейсы (Interfaces), Объекты университета (UniversityArtifacts) и Сведения о людях (Peoplelnfo). Затем классы помещаются в соответствующие пакеты (см. рис. 4.11).

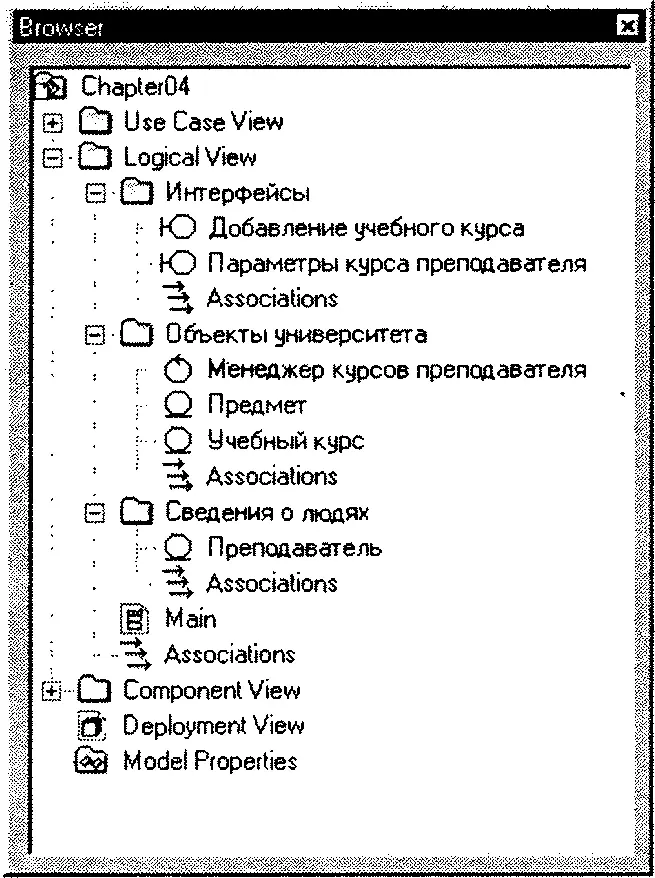

Рис. 4.11. Пакеты в браузере

По мере того как новые классы добавляются в систему, их текстовое представление становится неудобным. Диаграммы классов (class diagrams) помогают графически представить некоторые или все классы в модели.

Главная диаграмма классов в логическом представлении модели обычно отображает пакеты системы. Каждый пакет также имеет свою главную диаграмму классов, которая обычно содержит общедоступные классы пакета. Другие диаграммы создаются по необходимости. Приведу типичные примеры использования диаграмм классов:
