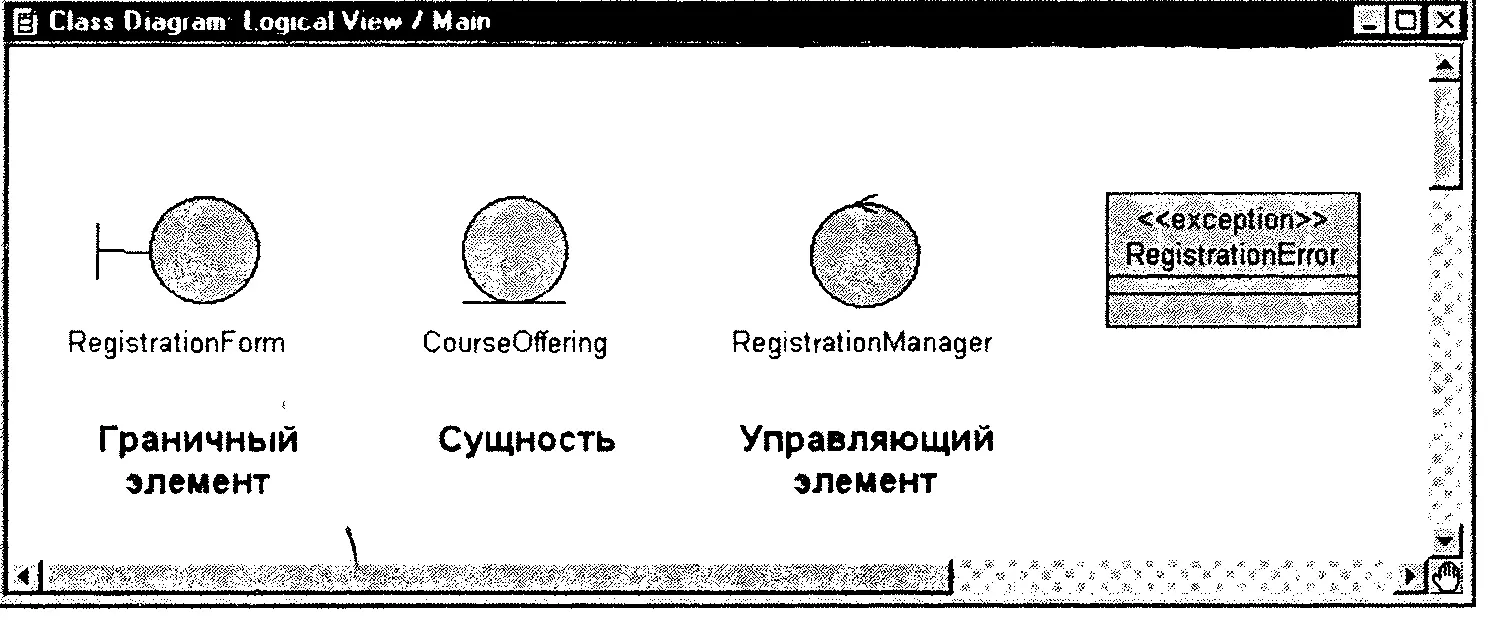

Рис. 4.4. Классы со стереотипами

Рецептов для поиска классов не существует. Как сказал Грейди Буч: «Это действительно трудно!» Rational Unified Process содержит средства, помогающие обнаружить в системе классы типа управляющий элемент, граничный элемент и сущность. Эти три стереотипа соответствуют концепции «модель — представление управление» и позволяют аналитику отделить друг от друга представление, предметную область и управление в системе.

По причине того, что процесс анализа и проектирования является итеративным, список классов со временем изменится. Начальный набор классов, скорее всего, будет отличаться от итогового. Поэтому для описания начального набора классов, обнаруженных в системе, часто используется термин «класс-кандидат».

Классы-сущности

Класс-сущность (entity class) используется для моделирования данных и поведения с длинным жизненным циклом. Этот тип классов может представлять сущности реального мира или внутренние элементы системы. Такие классы обычно не зависят от окружения, то есть они нечувствительны к взаимодействию окружающей среды с системой. Следовательно, они не зависят от приложения и могут использоваться в различных приложениях.

Первый шаг — изучить обязанности, описанные в потоке событий для выявления прецедентов (что система должна делать). Классы-сущности — это обычно те классы, которые требуются системе для выполнения определенных обязанностей. Использование существительных для описания обязанностей может стать хорошим началом. Исходный список нужно профильтровать, так как он будет содержать слова, не относящиеся к предметной области, языковые выражения, избыточные слова и существительные, описывающие структуру класса.

Классы-сущности обычно определяются на стадии проработки. Их часто называют классами предметной области, потому что они представляют собой абстракции предметов реального мира.

Граничные классы

Граничные классы (boundary class) обеспечивают взаимодействие между окружающей средой и внутренними элементами системы. Такие классы предоставляют интерфейс для пользователя или другой системы (то есть для актера). Они составляют внешне зависимую часть системы и используются для моделирования интерфейсов системы.

Для обнаружения граничных классов изучают пары актер/сценарий. Такие классы, определенные на фазе проработки, обычно являются классами верхнего уровня. Например, вы можете смоделировать окно, но не моделировать его диалоговые элементы и кнопки. В этом случае вы опишете требования пользовательского интерфейса, но не реализуете его.

Требования к пользовательскому интерфейсу порой недостаточно ясны. Обычно используются термины «дружественный» и «гибкий». Но дружественный интерфейс разными людьми трактуется по-разному Здесь могут пригодиться прототипы. Пользователь должен посмотреть и почувствовать систему, чтобы реально оценить, что значит «дружественный» И то, что это значит, затем представляется как структура и поведение граничного класса. На этапе проектирования такие классы совершенствуются и выносятся на обсуждение вопросов реализации пользовательского интерфейса.

Граничные классы также используются для обеспечения связи с другими системами. На этапе проектирования эти классы совершенствуются и выносятся на обсуждение вопросов реализации протоколов взаимодействия.

Управляющие классы

Управляющие классы (control class) служат для моделирования последовательного поведения одного или нескольких прецедентов и координации событий, реализующих заложенное в них поведение. Управляющие классы можно представить как классы, «исполняющие» прецедент и определяющие его динамику. Они обычно зависят от приложения.

На ранней стадии проработки управляющие классы добавляются для каждой пары актер/прецедент. Такие классы определяют поток событий в прецедентах.

Вопрос использования управляющих классов очень субъективный. Многие авторы утверждают, что их применение приводит к отделению данных от поведения. Это может случиться, если управляющие классы выбраны неаккуратно. Если управляющий класс реализует что-то большее, чем последовательное действие, то он делает слишком много. Например: в системе регистрации учебных курсов студент выбирает курс, и если курс доступен, студента на него записывают.
