Начальное переключение компаратора DA1 происходит либо при повышении выходного уровня во вторичном канале +5 В, либо из-за увеличения нагрузки по основным вторичным каналам сверх установленного предела. Компаратор DA1 совмещает в себе функции вторичного датчика уровня напряжения в канале +5 В и длительности импульсов управления усилителем мощности.

На втором компараторе микросхемы LM339 собран ключевой элемент, выполняющий слежение за состоянием каналов с отрицательными номиналами напряжений. В нормальном состоянии делителями напряжений на входах устанавливаются потенциалы, при которых выходной уровень напряжения компаратора — высокий (напряжение на DA2/9 больше, чем на DA2/8). Резисторами делителей, подключенных к входам компаратора DA2, выбирается порог чувствительности схемы.

Малой разницей напряжений на входах обеспечивается быстрое переключение компаратора, но схема может быть слишком чувствительна к случайным кратковременным помехам. Исходная разность потенциалов по входам выбирается 1 В.

Опорный уровень на входе DA2/9 формируется из опорного напряжения, вырабатываемого на выходе TL494/14.

Когда происходит КЗ по одному из контролируемых каналов, напряжения на входах компаратора перераспределяются, в результате знак разности их потенциалов изменяется. Происходит переключение компаратора с последующим открыванием транзистора Q1. Открытый Q1 представляет собой малое сопротивление, через которое анод диода D5 подключается к опорному напряжению. Диод D5 используется как элемент обратной связи между входом DA2/8 и выходом схемы защиты — коллектором Q1.

Положительный потенциал от коллектора Q1 передается на инвертирующий вход компаратора DA2, еще более увеличивая разность потенциалов между его входами. Система защиты после переключения компаратора и транзистора Q1 приходит в равновесное состояние. Вывести систему защиты из состояния блокировки микросхемы TL494 можно только переключением первичного напряжения питания и выполнением полного цикла начальной инициализации всей схемы источника питания.

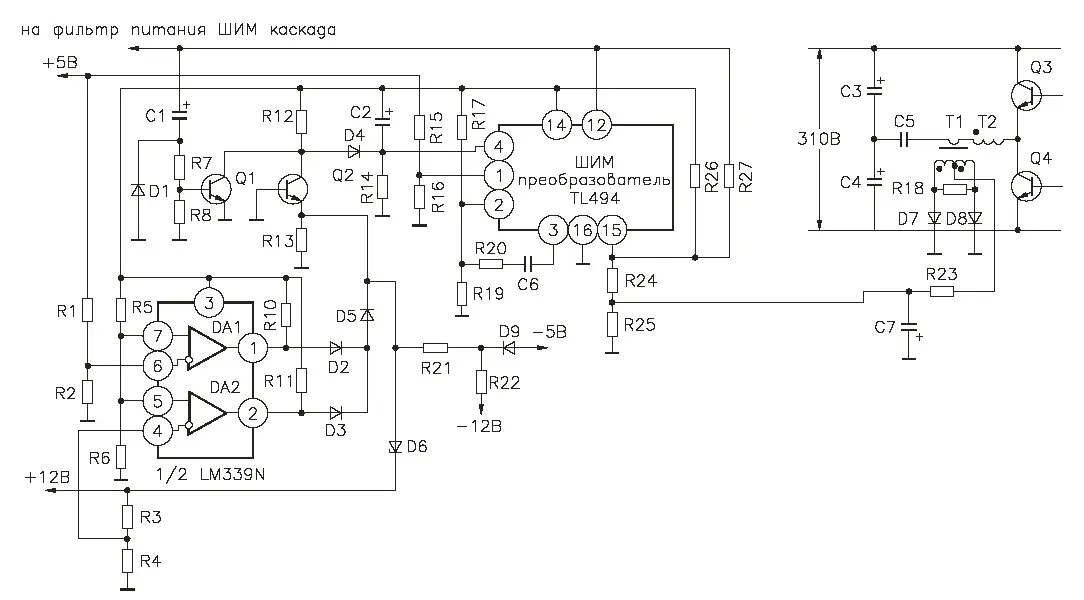

На рис. 1.11 представлена комплексная схема защиты источника питания, последняя в данном подразделе, на которой компоненты узла защиты изображены полностью, а схемы включения полумостового усилителя мощности и ШИМ-преобразователя — микросхемы TL494 — условно.

Рис. 1.11.Пример схемы комплексной защиты ИИП

Схема реализует самый полный комплекс мер по защите элементной базы источника питания.

Данный каскад защиты реагирует на увеличенное потребление энергии по основным каналам вторичных напряжений, чрезмерное возрастание уровня напряжения в канале + 12 В, а также на КЗ по всем вторичным каналам.

Ни в одной из схем защиты не рассматривался вариант, содержащий отдельные датчики, настроенные на контроль превышения уровня вторичного напряжения для канала +5 В. Основная нагрузка, как правило, подключается именно к выходу этого канала, и функции слежения за значением его напряжения возложены на узлы микросхемы TL494. При рассмотрении работы функциональных узлов этой микросхемы будут использованы обозначения, принятые на рис. 2.5.

Управление длительностью импульсов управления усилителя мощности может выполняться как с помощью усилителя DA3, так и по сигналам DA4. Принципиальной разницы нет, но традиционно (что видно по всем приведенным примерам) сигнал рассогласования вырабатывается усилителем DA3, а усилитель DA4 используется в составе схемы защиты для принудительного ограничения длительности импульсов управления и блокировки ШИМ-преобразователя.

В схеме, представленной на рис. 1.11, слежение за выходным уровнем этого канала выполняется с помощью операционного усилителя DA3, входы которого выведены через выводы TL494/1 и TL494/2. Выходы усилителей соединены через развязывающие диоды. При нормальном режиме работы источника питания на выходе усилителя DA4 установлено нулевое напряжение, и оно не оказывает влияния на сигнал, действующий на выходе усилителя DA3. Усилитель DA4 не охвачен обратной связью, поэтому его работа аналогична функционированию компаратора — выход этого усилителя может иметь только два состояния: низкого и высокого уровней. Процесс перехода из одного состояния в другое происходит достаточно быстро.
