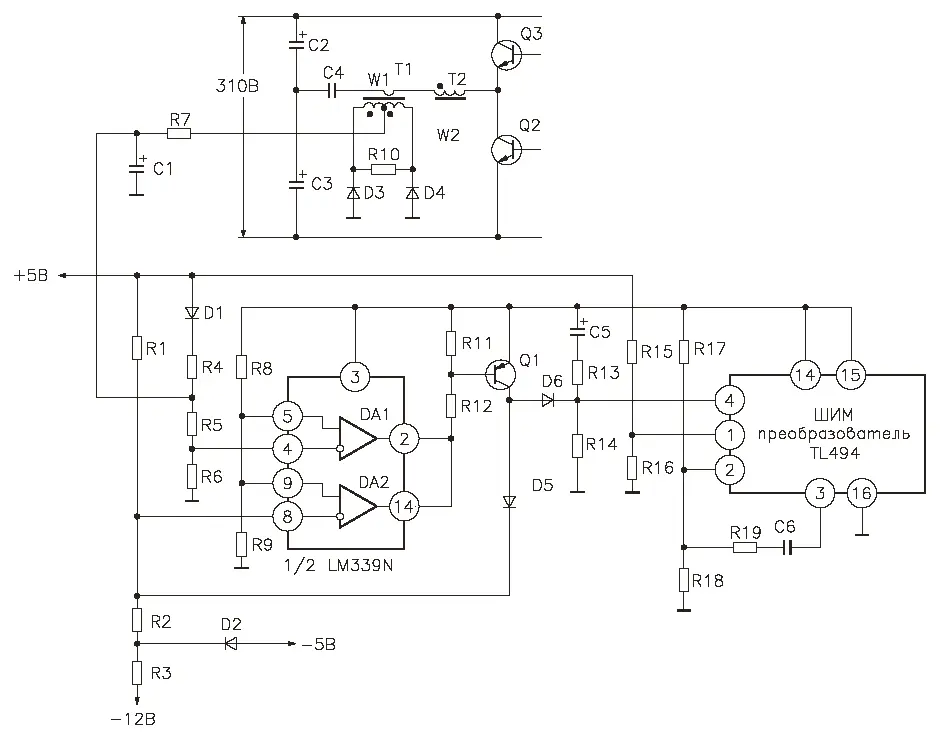

Рис. 1.10.Вариант схемы с интегральным компаратором

На схеме (рис. 1.10) показаны узлы, рассмотренные и в предыдущих вариантах исполнения каскадов защиты. Схема осуществляет контроль за длительностью управляющих импульсов, за коротким замыканием по каналам с отрицательными номиналами напряжений, а также слежение за превышением установленного уровня напряжения в канале +5 В.

Взаимодействие с микросхемой ШИМ-управления TL494 выполняется только по входу 4. Использование внутреннего усилителя DA4 для принудительного ограничения ширины импульсов управления не предусмотрено. В каскаде защиты используются два компаратора DA1 и DA2 из микросхемы типа LM339, выходы которых объединены по схеме «ИЛИ». В установившемся режиме оба выхода имеют высокий уровень.

Транзистор Q1 при этом закрыт, а напряжение на выводе TL494/4 определяется падением напряжения на резисторе R14, вызванным протеканием через него входного тока.

Датчик контроля длительности импульсов управления (трансформатор Т1 и элементы D3, D4, RIO, R7 и С1) введен в первичную цепь преобразователя. Первичная обмотка трансформатора Т1 включена в диагональ полумостового усилителя.

Через эту обмотку протекает тот же ток, что и через первичную обмотку силового импульсного трансформатора Т2.

Форма сигнала на Т1 полностью совпадает с импульсами управления преобразователем. Трехуровневый импульсный сигнал появляется на вторичной обмотке трансформатора Т1. Вторичная обмотка имеет три вывода. Со среднего вывода снимается сигнальное напряжение. Крайние выводы обмотки подключены к катодам диодов D3 и D4 двухполупериодного выпрямителя. Аноды диодов соединены с общим проводом вторичной цепи.

На среднем выводе обмотки W2 присутствуют импульсы положительной полярности. Частота следования импульсов в этой точке в два раза превышает частоту следования импульсов по каждому из выходов микросхемы TL494.

Импульсное напряжение сглаживается RC фильтром на элементах R7 и С1. Уровень напряжения на конденсаторе С1 зависит от длительности импульсов управления преобразователем. Повышение нагрузки вторичных цепей автоматически приводит к росту этого напряжения.

Конденсатор С1 подключен к одному из выводов резистора R4. Второй вывод резистора R4 через диод D1 подсоединен к шине вторичного напряжения канала +5 В. Резистивным делителем, образованным элементами R4-R6, задается уровень на инвертирующем входе компаратора DA1/4, входящего в состав микросхемы типа LM339.

Компаратор производит сравнение этого напряжения с потенциалом на DA1/5, установленным резистивным делителем на R8, R9. Делитель включен между выходом опорного напряжения, вырабатываемого микросхемой TL494 на выводе 4, и общим проводом вторичной цепи. Средняя точка делителя присоединена к неинвертирующему входу компаратора DA1/5. На резисторе R4 происходит суммирование части вторичного напряжения от канала +5 В и напряжения, поступающего от датчика ширины импульсов управления, на трансформаторе Т1.

Сумма напряжений делится пропорционально величинам сопротивлений резисторов R5 и R6.

Точка соединения этих резисторов подключена к входу компаратора DA1/4. При нормальном рабочем режиме источника питания уровень опорного напряжения на входе DA1/5 несколько больше, чем на входе DA1/4. Напряжение на выходе компаратора близко по значению к опорному. Повышение одного из напряжений, суммируемых на R4, вызовет пропорциональное возрастание потенциала на DA1/4. Когда напряжение на инвертирующем входе компаратора станет больше, чем на другом его входе, произойдет быстрое переключение компаратора.

На выходе установится низкий уровень. Нагрузкой, соединенной с выходами компараторов, являются последовательно соединенные резисторы R11 и R12. К точке их соединения присоединена база транзистора Q1. Когда происходит переключение выхода компаратора от высокого уровня к низкому, база Q1 оказывается под открывающим потенциалом. Транзистор Q1 открывается, напряжение на его коллекторе повышается. Возрастающее напряжение с коллектора Q1 подается через диод D5 на вход компаратора DA2/8.

Повышение напряжения на входе компаратора DA2/8 вызывает его переключение. С этого момента выходы обоих компараторов имеют низкие уровни.

Высокий уровень напряжения на выводе TL494/4 приводит к отключению ШИМ-преобразователя в соответствии с описанной выше последовательностью действий внутри TL494.
