Катоды диодов D2 и D5 соединены по схеме «ИЛИ». Переключение транзисторных ключей на Q1 и Q2 будет выполняться, если в точке соединения диодов появится потенциал, достаточный для открывания транзистора Q1. При нормальной работе основных каналов, когда ширина импульсов управления укладывается в допуск, такое напряжение может быть подано только через диод D2.

Уровень напряжения на аноде D2 определяется соотношением сопротивлений резисторов R6 и R5. В точке соединения резистора R7 и диода D3 напряжение имеет значение -5,8 В. Резистор R5 одним выводом подключен к источнику опорного напряжения микросхемы TL494 с номинальным уровнем +5 В, вторым — к аноду D2.

Для того чтобы на катод диода D2 не поступало положительное напряжение, потенциал на аноде D2 должен быть нулевым или отрицательным. Для большей чувствительности схемы защиты потенциал выбирается именно нулевым.

Для поддержания нулевого уровня на аноде диода D2 у резистора R6 должно быть сопротивление на 15 % больше, чем у R5.

В установившемся режиме, когда все напряжения имеют номинальный уровень, элементы, соединенные с D2, не влияют на состояние ключевой транзисторной схемы.

Если в нагрузочной цепи каналов -5 или -12 В возникает ситуация, при которой происходит значительное падение уровней этих напряжений, осуществляется перераспределение напряжений в делителе из R5 и R6. Отрицательный потенциал, компенсирующий положительное напряжение опорного источника, в точку соединения этих резисторов поступать не будет. На анод D2 будет проходить только положительное напряжение через R5, которым последовательно откроются диод D2, а затем оба транзисторных ключа на Q1 и Q2. Это приведет к появлению напряжения +3,9 В на выводе 4 микросхемы TL494 и вызовет блокировку ШИМ-преобразователя и отключение источника питания.

Диоды D1, D2 и D5 выполняют функции элементов развязки и исключают взаимное влияние формируемых датчиками напряжений, возникающих при различных перегрузках источника питания.

Один из вариантов узла полной защиты источника питания по основным каналам вторичных напряжений представлен на рис. 1.9.

Главная особенность данной схемы в том, что из нее полностью исключены элементы, используемые в каскадах защиты слаботочных каналов с отрицательными уровнями напряжений. Узел состоит из датчиков ширины импульсов управления и датчиков повышения уровней напряжений по каналам +5 В и +12 В. Оценка функционирования маломощных каналов может производиться по ширине импульсов. Такое схемотехническое решение может быть использовано в источнике питания, где применена дополнительная стабилизация вторичных каналов отрицательных напряжений.

Интегральные стабилизаторы имеют внутренние схемы ограничения выходного тока в случае возникновения перегрузок.

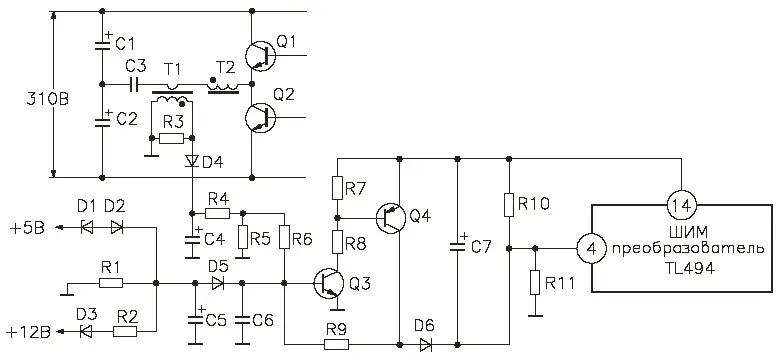

Рис. 1.9.Вариант узла полной защиты источника питания по основным каналам вторичных напряжений

Внимание, важно!

Включение защиты интегрального стабилизатора может быть вызвано также перегревом корпуса стабилизатора.

При получении сигнала об отклонении работы преобразователя от номинального режима схема защиты вырабатывает сигнал положительного уровня, который подается на вывод 4 микросхемы TL494. Остальные внутренние элементы ШИМ-преобразователя для его блокировки не используются. Формирование сигнала о нарушении рабочего режима производится двухкаскадным усилителем на транзисторах Q1 и Q2. В исходном состоянии оба транзистора закрыты.

Напряжение на выводе 4 схемы TL494 задается соотношением сопротивлений резистивного делителя, состоящего из RIO и R11. Сопротивление резистора RIO значительно больше, чем у R11, поэтому в установившемся режиме, в отсутствие перегрузки, напряжение на TL494/4 близко к потенциалу общего провода.

В качестве датчика ширины импульсов управления используются трансформатор Т1 и элементы R3, VD4 и С4. Первичная обмотка трансформатора Т1 включена в диагональ полумостового усилителя мощности последовательно с первичной обмоткой силового импульсного трансформатора Т2. К вторичной обмотке трансформатора Т1 подключена выпрямительная схема с однополупериодным выпрямителем на диоде D4 и емкостным фильтром — конденсатором С4. На конденсаторе С4 выделяется положительное напряжение, пропорциональное длительности импульсов управления.

К резистору R11, кроме сопротивления RIO, присоединена цепь, состоящая из резисторов R4, R6 и диода D6.
