Это важно учитывать при использовании блоков питания для ПК в непрофильных целях, к примеру так, как часто использую их я, — в качестве блоков питания для электронных самоделок разного назначения и сложности и даже для питания относительно мощной (в режиме «передача» ток 10 А) радиостанции.

Существует определенное разнообразие схем формирования сигнала POWERGOOD как управляющего импульса для выхода ИИП-преобразователя из дежурного режима. Эти схемные решения отличаются сложностью схемотехники и алгоритмом работы.

Так, для формирования сигнала «питание в норме» в различных схемах часто применяется интегральная микросхема типа LM339, структурная схема которой представлена на рис. 1.12.

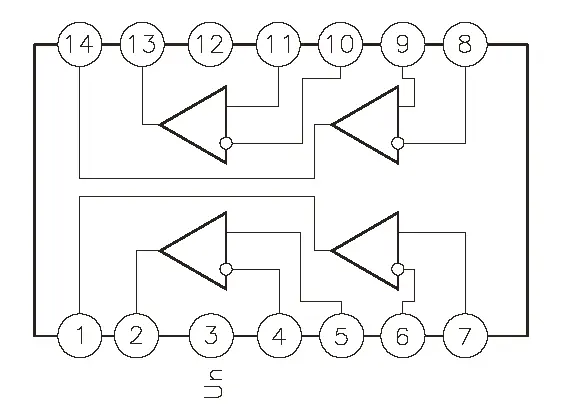

Рис. 1. 12. Структурная схема микросхемы LM339

Разводка выводов приведена для исполнения в пластиковом корпусе типа DIP.

Микросхема содержит четыре одинаковых компаратора напряжений.

Выходные каскады в них содержат транзисторные ключи с открытым коллектором. Для нормального функционирования выход компаратора подключается к источнику положительного напряжения через токоограничительный резистор.

Положительное напряжение питания на все элементы микросхемы подается через вывод 3. Общий провод схемы, соединенный с выводом 12, подключается к отрицательному полюсу источника питания.

Высокий уровень сигнала «питание в норме» устанавливается при достижении вторичными напряжениями номинальных величин.

Используется несколько способов формирования сигнала «питание в норме».

Оно может выполняться прямым измерением пороговым устройством выходного напряжения в канале +5 В или применением каскада, обеспечивающего задержку нарастания основного напряжения на выходе схемы и подачи его на вывод PG.

В схеме, представленной на рис. 1.13, генерация сигнала «питание в норме» происходит в результате косвенной оценки уровня напряжения вторичного канала +5 В.

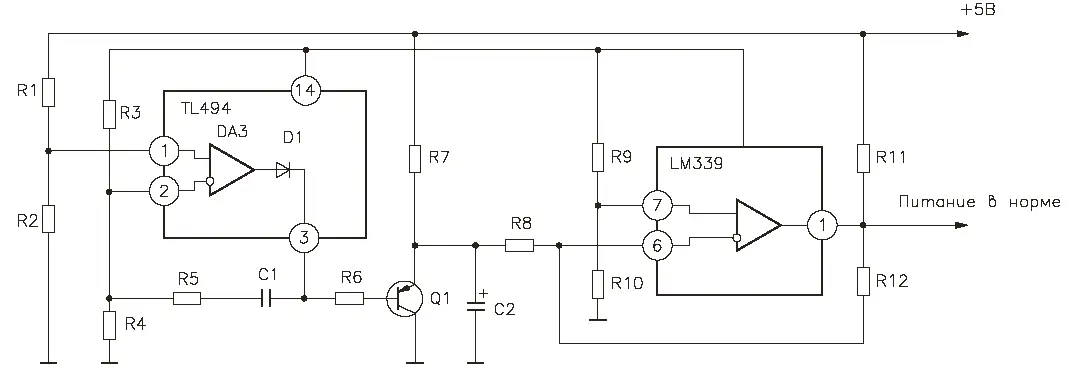

Рис. 1.13.Схема для генерации сигнала «питание в норме»

В электронном каскаде применены один интегральный компаратор из состава микросхемы LM339 и эмиттерный повторитель напряжения на Q1. Благодаря применению компаратора на шине PG сигнал имеет ступенчатый характер с крутым фронтом. Этим исключается неустойчивая работа цифровых схем нагрузки, возможная при плавном нарастании уровней импульсов.

В начальный момент работы схемы напряжение питания появляется на микросхеме ШИМ-преобразователя — TL494. Внутренний источник опорного напряжения на выводе TL494/14 формирует опорное стабилизированное напряжение +5 В, которое через резистивный делитель на R3, R4 подается на инвертирующий вход усилителя DA3 микросхемы TL494. Пока на выходе вторичного канала +5 В напряжение не достигнет номинального значения, напряжение на выходе усилителя DA3 будет иметь низкий уровень. К выходу TL494/3 подключена база эмиттерного повторителя напряжения.

Низкий уровень с этого выхода микросхемы передается в эмиттерную цепь транзистора и далее на неинвертирующий вход компаратора микросхемы LM339. На втором входе выставлен опорный уровень напряжения, снимаемый с резистивного делителя напряжения на резисторах R9 и RIO.

Резистивный делитель включен между выходом TL494/14 и общим проводом. Напряжение на входе LM339/6 компаратора превышает уровень, установленный на выводе 7.

Напряжение на выходе компаратора низкое.

В процессе «медленного» запуска источника питания происходит постепенное повышение напряжения на выходе канала +5 В, которое передается на вход TL494/1 внутреннего усилителя ошибки DA3. По мере увеличения разности потенциалов между входами усилителя DA3 на его выходе происходит изменение напряжения.

Оно получает положительное приращение и достигает уровня, при котором открывается диод D1. Через открытый диод положительный потенциал проходит на внутренние каскады микросхемы TL494, а также на базу транзистора Q1.

Повышение базового напряжения повторяется на эмиттере Q1 и передается на вход 7 компаратора микросхемы LM339. Когда напряжение на этом входе сравняется с уровнем, установленным на втором входе — выводе 6, произойдет переключение компаратора, и на его выходе возникнет потенциал, близкий по значению выходному напряжению канала +5 В. Напряжение на выходе 1 компаратора появляется с задержкой относительно момента установки выходных уровней во вторичных каналах источника питания. Дополнительная задержка обеспечивается подключением к эмиттеру транзистора Q1 оксидного конденсатора С2. Заряд на конденсаторе нарастает плавно, задержку появления высокого уровня сигнала «питание в норме» можно регулировать как величиной емкости конденсатора С2, так и номиналом резистора R7, через который происходит процесс заряда.
