• какой способ подачи питания на ШИМ-преобразователь применяется в данном изделии;

• какая схема защиты используется; при этом необходимо определить цепи микросхемы TL494, к которым подключаются каскады защиты.

Правильная идентификация типа схемы позволит правильно подключить внешние источники питания и измерительные приборы.

На начальном этапе целесообразно проконтролировать корректность процесса генерации импульсных последовательностей на выходах микросхемы IC1 и формирования сигналов внешнего возбуждения промежуточным усилителем на транзисторах Q3 и Q4.

Для проверки работоспособности этих узлов достаточно двух источников стабилизированных положительных напряжений, а также любого осциллографа.

При подключении оборудования электропитания все приборы должны быть обесточены. Схема подключения стабилизированных источников питания к узлу ШИМ-преобразователя для проверки его функционирования приведена на рис. 1.16.

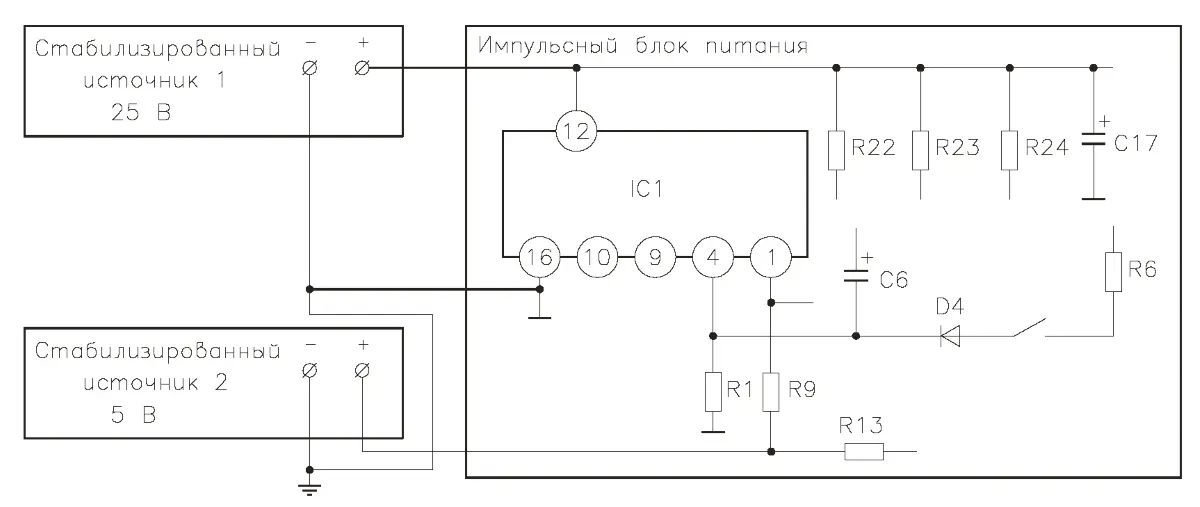

Рис. 1.16.Схема подключения стабилизированных источников питания к узлу ШИМ-преобразователя

Позиционные обозначения элементов соответствуют их обозначению на принципиальной схеме, представленной на рис. 1.3.

На схеме показано, что диод D4 исключен из цепи, в которой он установлен. Это сделать необходимо, иначе во время проверки в отсутствие вторичных напряжений будет происходить срабатывание защиты и возникнет блокировка выходных каскадов микросхемы TL494. Остальные элементы преобразователя не окажут влияния на ход проверки.

Внимание, важно!

Отключение системы защиты необходимо произвести при работе с любым преобразователем. Предварительно следует определить тип схемы защиты, элементы, входящие в ее состав, чтобы при отключении не внести изменений в работу каскада ШИМ-преобразователя.

Напряжение питания, подаваемое от внешнего стабилизированного источника 1, должно составлять +22…+25 В.

Уровень напряжения на источнике 2 должен быть равен +5 В.

Оба внешних источника питания должны включаться одновременно. После включения источника 1 напряжение будет подано на микросхему IC1 и промежуточный усилитель на транзисторах Q3 и Q4. После подачи питания микросхема IC1 перейдет в режим автоматической генерации импульсных последовательностей на своих выходах IC 1/8 и IC 1/11.

Измерение параметров сигналов и контроль режимов работы элементов следует проводить относительно общего провода вторичной цепи (отрицательный полюс внешнего источника). Прохождение импульсных сигналов в данном режиме питания схемы преобразователя можно проверить через согласующий трансформатор ТЗ, также их можно найти в базовых цепях силовых транзисторов усилителя мощности.

Характеристики импульсов в базовой цепи транзистора Q5 измеряются относительно эмиттера Q5.

Точно так же все измерения в базовой цепи Q6 производятся относительно эмиттера Q6. Источник питания 2 имитирует работу выходных цепей вторичного канала +5 В. Изменением (в небольших пределах) напряжения этого источника проверяется функция слежения ШИМ-преобразователя за уровнем вторичного канала. При понижении уровня напряжения источника 2 положительные импульсы на коллекторах транзисторов Q3 и Q4 должны расширяться. При повышении напряжения источника выше номинального значения длительность положительных импульсов сокращается.

Если при проверке функционирования каскадов ШИМ-преобразователя и промежуточного усилителя не обнаружено отклонений от нормального режима, можно подключать питающее напряжение к усилителю мощности. Для этого отрицательный полюс источника питания 1 следует соединить с эмиттерной цепью транзистора Q6, а положительный полюс этого же источника подключить к коллекторной цепи транзистора Q5. При этом все соединения, выполненные для проверки ШИМ-преобразователя, должны быть сохранены.

После одновременного включения обоих внешних стабилизированных источников питания должна запуститься микросхема IC1.

Если в каскаде усилителя мощности нет поврежденных элементов, то в точке соединения конденсаторов сетевого фильтра СЮ и СИ уровень напряжения будет равен половине напряжения источника 1.

На коллекторе транзистора Q6 должен наблюдаться трехуровневый импульсный сигнал, полный размах которого равен напряжению питания усилителя мощности. Измерения режимов работы усилителя мощности следует проводить относительно эмиттерной цепи транзистора Q6.
