Андрей Кашкаров - Устройства импульсного электропитания для альтернативных энергоисточников

При использовании внешних низковольтных источников постоянного напряжения на вторичных обмотках силового трансформатора Т4 будут присутствовать импульсные колебания с пониженными уровнями, а именно: трехуровневые колебания с паузой, наблюдаемой при переходе сигнала через нулевой уровень.

На выходах выпрямителей появятся униполярные импульсы. По частоте их следования можно оценить правильность работы каждого из диодов выпрямителя. В указанном режиме подключения источников питания импульсы на выходе выпрямителя канала +5 В будут отсутствовать.

По окончании проверки необходимо отключить все источники питания от преобразователя, а также восстановить все соединения, нарушенные в процессе подготовки к проведению диагностики.

Завершающий этап контроля параметров импульсного источника питания следует выполнять только после предварительного прогона отдельных узлов от дополнительных внешних источников постоянного напряжения. На последней стадии все каскады преобразователя проверяются при подключении к источнику переменного напряжения номинального уровня, поэтому все неисправности должны быть устранены в процессе предварительной проверки.

Проведение проверки работоспособности всех функциональных узлов и проведение измерений с применением осциллографа следует выполнять при подключении тестируемого изделия к первичной сети через развязывающий трансформатор (ЛАТР).

Схема, демонстрирующая такое подключение, приведена на рис. 1.17.

Трансформатор VT первичной обмоткой соединен с первичной сетью 220 В. К вторичной обмотке подключен тестируемый импульсный источник питания.

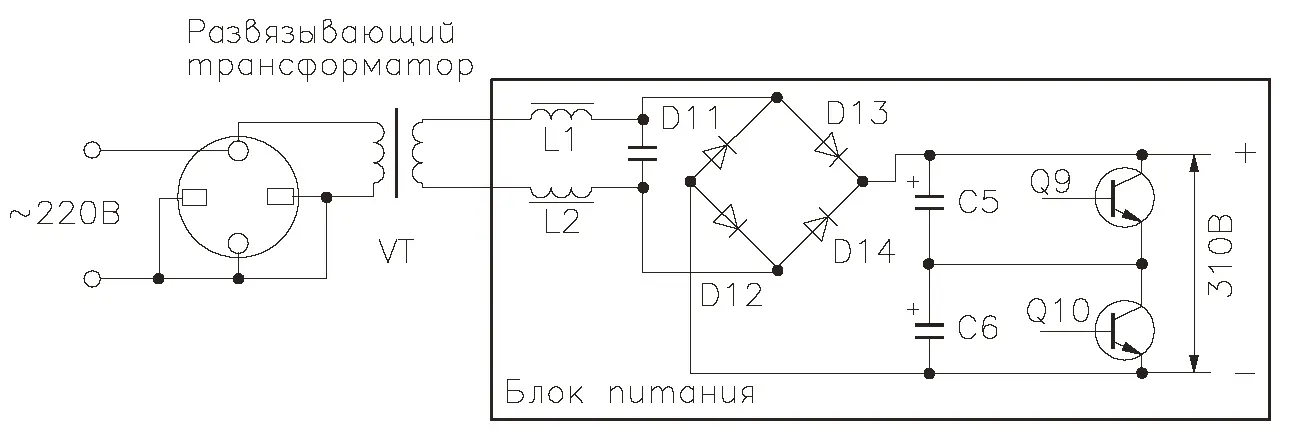

Рис. 1.17.Схема подключения ИИП для проверки через «развязывающий» трансформатор

Напряжение вторичной обмотки трансформатора должно укладываться в допуск на входное напряжение ИИП. При соблюдении этого условия вторичные напряжения будут иметь номинальные уровни напряжений, все пороговые устройства системы защиты будут корректно работать.

Измерения с помощью осциллографа можно производить относительно любой точки схемы.

Внимание, важно!

Несмотря на наличие развязывающего трансформатора, все работы следует выполнять, соблюдая общепринятые меры предосторожности.

Будьте предельно внимательны, так как действующие напряжения первичной цепи преобразователя имеют уровни, превышающие 310 В. Когда источник находится под напряжением питания, категорически запрещается трогать руками элементы первичной сети.

Кроме того, проведение ремонтных работ любого электронного устройства в большинстве случаев имеет комплексный характер. Поиск неисправности, ее локализация и устранение проводятся с помощью контрольно-диагностических измерительных приборов.

После любого вида ремонтно-восстановительных работ необходимо проводить тщательную предварительную проверку функционирования узлов блока питания по методике, приведенной в предыдущем разделе.

В некоторых случаях постепенная проверка каскадов позволяет обнаружить дефекты, не выявленные ранее, и проконтролировать правильность проведенных замен элементов. Все операции по измерению электрических режимов работы элементов силового каскада следует проводить согласно рис. 1.17 при подключении источника питания к сети через трансформатор развязки.

При проведении диагностики основных полупроводниковых приборов необходимо проверять и пассивные элементы, задающие электрические режимы функционирования активных компонентов.

Нередко дефект, вызванный отказом именно пассивных элементов, является причиной потери работоспособности узла на активных приборах. Перед принятием окончательного решения по поводу замены того или иного элемента убедитесь в нормальном состоянии печатных проводников платы и пассивных элементов (проведя их визуальный внешний осмотр).

В качестве рекомендаций по проведению ремонтных работ особо отмечаю необходимость всестороннего анализа причин, которые могли привести к появлению дефекта или отказу работоспособности.

При выявлении причины нужно восстановить логику действий, вызвавших тот или иной отказ, на основании которых легче спрогнозировать возможные неисправности элементов и локализовать их. Если возникает необходимость замены элементов, ее следует проводить с использованием оригинальных компонентов или самых близких функциональных аналогов.
