δ у т= [ R тр— (1/8,7 + δ 1/ λ 1+… + δ i/ λ i+ R пр+ 1/23)]∙ λ ут= (3,8–1/8,7–0,02/0,87 — 0,25/0,87 — 0,120/0,87 — 0,165 — 1/23)∙0,05 = 0,15 ~= 15 см

Толщина утеплителя из пенополистирола, устанавливаемого в конструкцию стены, изображенной на рис. 16, должна быть не менее 15 см. Остается выяснить толщину пенополистирольных плит, имеющихся в продаже, и высчитать полную толщину стены. Например, имеются плиты, толщина которых составляет 5 см, тогда общая толщина стены будет: 25 + 15 + 4 + 12,5 ~= 57 см.

Если толщина утеплителей равна 2 см, утеплитель выбирают в сторону увеличения, то есть 16 см. Общую толщину стены считаем с учетом этого размера утеплителя: 25 + 16 + 4+ 12,5 ~= 58 см.

В стенах, где наружная и внутренняя версты соединены между собой стальными анкерами, размер толщины стены может быть любым. В стенах, где версты соединяются между собой кирпичными диафрагмами, толщина стены должна учитывать размер кирпича и быть соответственно толщиной в один, полтора, два и т. д. кирпича.

Пример 2. Требуется определить толщину утеплителя из минераловатных плит Е1 при облицовке кирпичом деревянного брусчатого дома. Регион — Московская область (рис. 17).

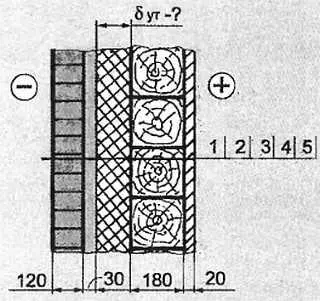

Рис. 17. Теплотехнический расчет наружных стен (пример № 2):

1— кирпичная кладка; 2— воздушный продух; 3— плитный утеплитель; 4— стена из деревянного бруса; 5— сухая штукатурка

В оконных или дверных проемах измеряем толщину бруса, из которого сделаны наружные стены дома. Определяем материал и толщину внутренней отделки стен. Предположим, отделка была выполнена из листов сухой штукатурки толщиной в 2 см. Стены из бруса толщиной 18 см. Предполагаем облицевать дом керамическим облицовочным кирпичом (плотностью 1200 кг/м 3) с оставлением воздушного продуха толщиной 3 см между утеплителем и облицовкой.

По карте зон влажности и таблице (приложение) определяем: условия эксплуатации стен относятся к группе Б. По таблице (приложение) определяем коэффициенты теплопроводности каждого слоя. Так как утеплитель Е1 является одним из новых материалов, его коэффициент не занесен в таблицу СНиПа, его нам обязана сообщить торгующая фирма. Коэффициент минераловатной плита Е1 равен 0,034-0,03, но эта величина характеризует материал в сухом состоянии. А условия эксплуатации в нашем примере относятся к группе Б, поэтому для расчета несколько увеличим коэффициент теплопроводности (произвольно, на всякий случай) до 0,04 Вт/ м °С.

Запишем послойно все показатели толщины и коэффициентов:

— кирпичная кладка δ 1= 0,120 м, λ 1= 0,58 Вт/м∙°С;

— воздушная прослойка R пр= 0,16 м 2∙°С /Вт, при δ= 3 см;

— утеплитель δ у т=? м, λ ут= 0,04 Вт/м °С;

— деревянный брус δ 4= 0,18 м, λ 4= 0,18 Вт/м∙°С;

— сухая штукатурка δ 5= 0,02 м, λ 5= 0,21 Вт/м∙°С.

Рассчитаем, как и в предыдущем примере, требуемое и расчетное тепловое сопротивление стен для Московской области:

R paс= К∙ R тр= 2,5∙ (21 + 32)/34,8 = 3,8 м 2∙°С /Вт.

Определим толщину утеплителя:

δ у т= [ R тр— (1/8,7 + δ 1/ λ 1+ … + δ i/ λ i+ R пр+ 1/23)]∙ λ ут= (3,8–1/8,7–0,120/0,58 — 0,18/0,18 — 0,02/0,21 — 0,16 — 1/23)∙0,04 = 0,09 ~=10 см

Требуемая толщина утеплителя из минераловатных плит Е1 — 9 см; округляем ее до 10 см.

Пример 3.Требуется определить, отвечает ли стена, выполненная «колодцевым» методам (рис. 18) современным теплотехническим требованиям.

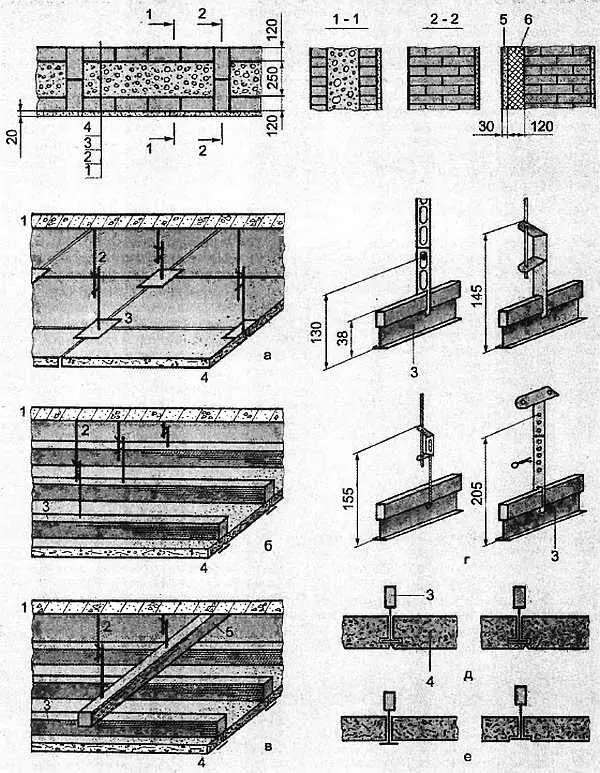

Рис. 18. Теплотехнический расчет наружных стен (пример № 3):

1— известковая штукатурка; 2— кирпичная кладка; 3— керамзитобетон; 4— кирпичная кладка; 5— паропроницаемая штукатурка; 6— плитный утеплитель

Стена, выполненная «колодцевым» методом, имеет два вида сечения: утепленное керамзитобетонным вкладышем и неутепленное. Расчет производим по обоим сечениям.

Для примера оставим тот же район строительства — Московскую область. Тогда расчетное теплосопротивление стен останется прежним:

R paс= К∙ R тр= 2,5∙ (21 + 32)/34,8 = 3,8 м 2∙°С /Вт.

Условия эксплуатации стен тоже будут прежними и относятся к группе Б.
