Несущими элементами деревянных перекрытий являются балки, изготавливаемые преимущественно из древесины хвойных пород. Расстояния между балками и размеры их сечения определяют расчетом. Выбрав шаг установки балок перекрытия и определив нагрузку, давящую на нее, можно подобрать размеры сечений балок по таблице.

Полная нагрузка на 1 м 2перекрытия складывается из собственной массы перекрытия и временной (бытовой) нагрузки. Собственную массу междуэтажных перекрытий принимают 220–230 кг/м 2. Чердачных и надподвальных в зависимости от массы утеплителя — 250–300 кг/м 2. Бытовая нагрузка — 200 кг/м 2.

При заделке балок в кирпичные стены конец балки отпиливают под углом 60°, антисептируют и обертывают (кроме торцевой части) рубероидом. Отпиленный под углом и оставленный открытым конец балки позволяет ей дышать, то есть отдавать излишнюю воду (рис. 14).

Рис. 14. Заделка деревянной балки в кирпичную стену:

1— кирпичная стена; 2— деревянная балка; 3— конец балки, обработанный антисептической пастой или обернутый рубероидом; 4— гидроизоляция из 2-х слоев рубероида

Железобетонные панели перекрытия более надежны и долговечны. Они не боятся сырости, не горючи и менее трудоемки, но для их монтажа требуется подъемный кран. Заводами железобетонных изделий выпускаются пустотные плиты перекрытия высотой 220 мм, шириной 1; 1,2; 1,4; 1,8; 2,4; 3,6 м, длина их варьируется от 2,4 до 7,2 м с градацией размеров 300 мм (модуль 3). Читателю нужно заранее узнать, какие типоразмеры пустотных плит перекрытий выпускают на близко расположенных заводах, и только потом выбирать пролетное расстояние между осями несущих стен. Вполне может случиться такая ситуация, что запроектированные вами плиты местным заводом не выпускаются, и их придется привозить из-за тридевяти земель. Заводы, как правило, имеют опалубки нескольких типоразмеров плит, и специально для вас не будут переделывать оснастку.

Современные теплотехнические требования ужесточили ширину опирания плит на стену. Теперь между плитой и стеной устанавливают теплоизоляционный вкладыш, прерывающий мостик холода (рис. 15).

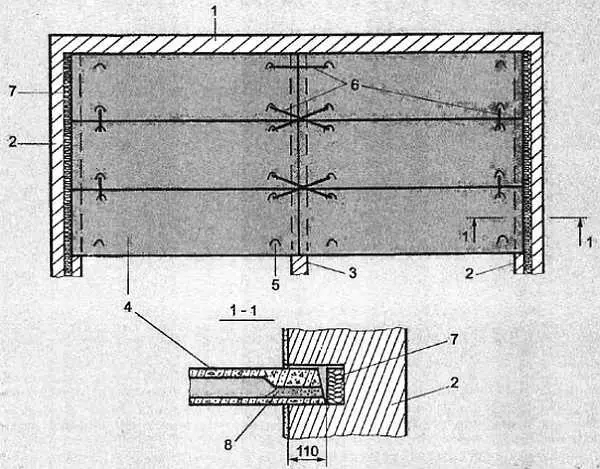

Рис. 15. Фрагмент плана перекрытия из железобетонных плит:

1— наружная самонесущая стена; 2— наружная несущая стена; 3— внутренняя несущая стена; 4— железобетонная плита перекрытия; 5— монтажные петли; 6— проволочная ( д = 6 мм) скрутка; 7— теплоизоляционный вкладыш, прерывающий мостик холода; 8— раствор

Ширина опирания плиты должна быть не более 11 см (ранее была 12 см, один сантиметр оставляют на воздушный продух) и не менее 2 см. Минимальный размер опирания обусловлен толщиной защитного слоя бетона. В этом слое арматуры нет. Разумеется, плита с опиранием на стену меньше 2 см держаться не будет — рухнет.

Плиты укладывают на слой цементного раствора, расстилаемый непосредственно перед монтажом. После монтажа всех плит их монтажные петли скручивают проволокой, создавая тем самым жесткую диафрагму. Затем все швы и отверстия возле монтажных петель заделывают цементным раствором. Кстати, раствором заделывают и концы пустот плит перед монтажом. Во избежании лишнего расхода раствора в пустоты забивают по кирпичу и затем закидывают раствор, но по большому счету пустоты должны закрывать на заводе ЖБИ.

Значительное повышение требований к уровню теплозащиты зданий (почти в 3 раза) заставляет использовать в конструкциях стен эффективные утеплители из различных видов пенопластов и минваты, либо других современных материалов. Для большей части территории России проектирование однослойных конструкций стен жилых зданий из кирпича либо применение рубленых стен становится нецелесообразным, так как приводит к чрезмерно большой толщине стен. Конструкции практически всех видов наружных стен должны теперь включать в себя какой-либо утеплитель, устанавливаемый снаружи или внутри тела стены. В домах, построенных до введения новых теплотехнических норм, желательно произвести работы по утеплению стен, перекрытий и фундаментов. Затраты на устройство утеплительных работ через некоторое время вернутся экономией средств на приобретение тепловой энергии (дров, газа, жидкого топлива, электроэнергии и других).
