λ i— коэффициент теплопроводности отдельных слоев, Вт/м∙°С , определяется по таблице приложения;

λ ут — коэффициент теплопроводности утепляющего слоя, Вт/м∙°С ;

α н— коэффициент теплопередачи наружной поверхности ограждающей конструкции, равен 23 Вт/м 2°С;

R пр— тепловое сопротивление воздушной прослойки, м 2∙°С/Вт , определяется по таблице СНиПа (приложение). Если в ограждающей конструкции воздушный продух не предусмотрен, эту величину из формулы исключают. В случае проверки уже существующей ограждающей конструкции на теплосопротивление его находят по формуле:

R фак= (1/ α в)+ ( δ i/ λ i) +… + ( δ i/ λ i) + R пр+ (1/ α н).

При R фак< R pacконструкция нуждается в дополнительном утеплении, при R фак> R pacконструкция достаточно теплая и не нуждается в дополнительном утеплении.

Как видите, расчет достаточно прост. Если необходим полный теплорасчет конструкций с определением затухания температур в теле конструкции и проверка на возможность конденсации влаги в толще наружного ограждения, нужно сделать расчет по СНиП «Строительная теплотехника» или обратиться за помощью к специалисту.

Необходимо добавить, что выпадение росы в толще ограждающей конструкции — весьма неприятное явление. Вероятность такого явления особенно повышается при цикличном включении отопления (например, когда здание эксплуатируется наездами). Во избежание выпадения росы в толще ограждающих конструкций материал слоев конструкций распределяют по принципу: от более плотных к менее плотным, от внутренней поверхности конструкции к наружной. Например, слои стены душевой комнаты должны быть распределены в следующем порядке (из комнаты на улицу): кафельная плитка, цементно-песчаный раствор, кирпичная кладка, утеплитель, воздушный продух, облицовочная панель.

Пример 1.Предположим, нужно построить индивидуальный жилой дом в Московской области. Застройщик пожелал иметь дом с кирпичными стенами. Требуется определить толщину утеплителя и общую толщину стены.

По карте зон влажности и таблице (приложение, статья «Крыши», «Сделай сам», № 4, 2004 г.) определяем: условия эксплуатации стен в зависимости от влажностного режима здания — относятся к группе Б.

Из множества вариантов конструкций кирпичных стен застройщик остановился на конструкции, представленной на рис. 16.

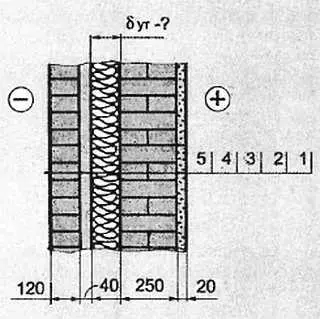

Рис. 16. Теплотехнический расчет наружных стен (пример № 1):

1— штукатурка из сложного раствора; 2— кирпичная кладка; 3— плитный утеплитель; 4— воздушная прослойка; 5— кирпичная кладка

Выбираем материал стен: застройщик решил, что стены будут выполнены из силикатного кирпича на цементно-песчаном растворе с внутренней штукатуркой сложным раствором (песок, известь, цемент), в качестве утеплителя будут пенополистирольные плиты (эти материалы застройщику показались более доступными, хотя стены из пустотного глиняного кирпича и пенополиуретановые плиты были бы теплее, и следовательно, толщина стены меньше). По таблице (приложение) и рисунку определяем толщины и коэффициенты теплопроводности всех слоев ограждающей конструкции стены:

— штукатурка из сложного раствора δ 1= 0,02 м, λ 1= 0,87 Вт/м∙°С;

— кирпичная кладка δ 2= 0,25 м, λ 2 = 0,87 Вт/м ∙°С;

— утеплитель δ у т=? м, λ ут= 0,05 Вт/м °С;

— воздушная прослойка R пр= 0,165 м 2∙°С /Вт, при δ= 4 см;

— кирпичная кладка δ 5= 0,120 м, λ 5= 0,87 Вт/м∙°С.

По формуле определяем требуемое тепловое сопротивление стены для Московской области, имеющей температуру наружного воздуха самой холодной пятидневки — 32 °C. Температуру внутреннего воздуха принимаем 21 °C, как более комфортную по сравнению с 18 °C:

R тр= ( t в— t н)/34,8 = (21 + 32)/34,8 = 1,52 м 2∙°С /Вт.

Определяем расчетное тепловое сопротивление стены с коэффициентом 2,5 ужесточающим теплотехнические требования:

R paс= К∙ R тр= 2,5∙1,52 = 3,8 м 2∙°С /Вт.

Находим требуемую толщину утеплителя из пенополистирола:
