Перекрытие оконных и дверных проемов в зданиях, выполненных из мелкоразмерных строительных материалов (кирпича, пено- и шлакоблоков и т. д.) осуществляют с помощью перемычек. Все перемычки относятся к силовым конструкциям. Они делятся на несущие, воспринимающие нагрузку от перекрытий, и самонесущие, воспринимающие нагрузку от части стены над ними. По способу изготовления и материалу конструкции перемычки делят на рядовые, армокаменные, клинчатые, арочные, а также сборные железобетонные (рис. 11).

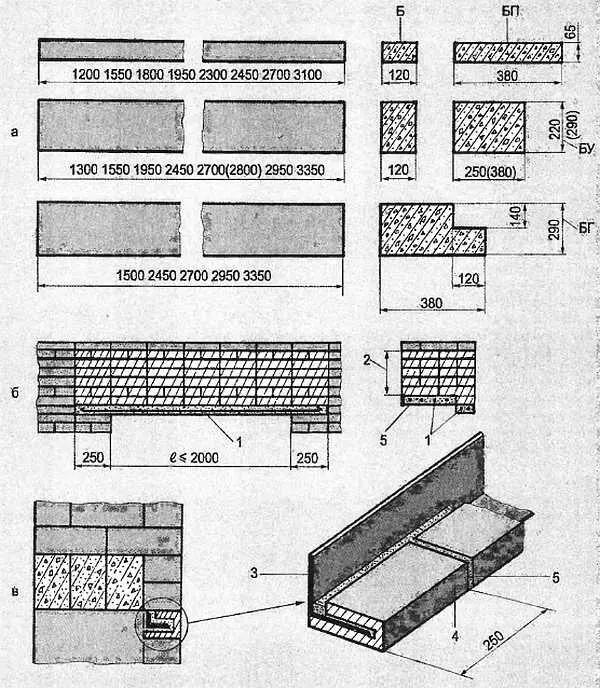

Рис. 11-1. Конструкции перемычек над проемами каменных стен:

а— железобетонные сборные перемычки; б— рядовая кирпичная перемычка; в— облицовка перемычек профильным кирпичом; г, д, е, ж, з— кирпичные перемычки; г— плоская клинчатая; д— лучковая; е— циркульная; ж— коробовая; 1— арматура диаметром 6 мм или полосовая сталь толщиной 20 мм; 2— до плиты перекрытия должно быть не менее 5 рядов кладки; 3— стальной уголок; 4— профильный кирпич; 5— раствор; 6— пята; 7— замок

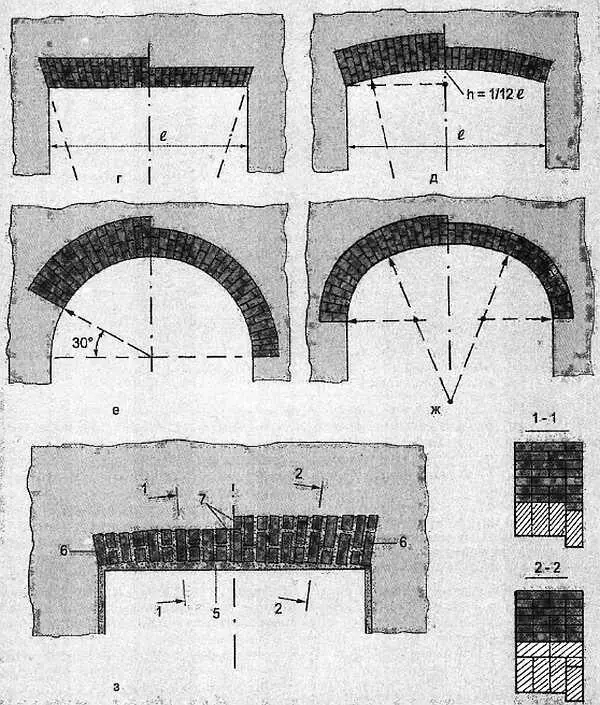

Рис. 11-2

Рядовые перемычки устраивают из тех же камней, что и стены, с прокладкой арматуры из стальных стержней или полосовой стали, концы арматуры загибают и вводят в простенки на глубину не менее 20 см. Длина перекрываемых пролетов до 2 м.

При больших пролетах применяют армокаменные перемычки. Арматура в таких перемычках назначается по расчету. Железобетонные сборные перемычки маркируют следующим образом: Б — брусковая самонесущая и несущая нагрузку только от кладки над ней; БУ — брусковая усиленная, кроме перечисленных выше, несущая нагрузку от перекрытий и других вышерасположенных элементов; БП — плитная, как и брусковая, рассчитана только на собственный вес и на кладку над ней; БГ — балочная, с нижней опорной полкой, для тех же нагрузок, что и БУ. При возведении стен с отделкой лицевым кирпичом наружный ряд кладки перемычек выполняют из профильного кирпича, навешанного на фасадный элемент перемычки, выполненный из стального уголка.

Перемычки из сборных железобетонных элементов обычно проектируют комбинированными из нескольких брусковых или балочных. Устанавливают несущие перемычки к внутренней стороне стены, самонесущие — к наружной. Иногда люди, не знакомые со строительной механикой, задают вопрос: почему устанавливают одинаковые перемычки как на первом этаже здания, так и на пятом? Ведь, следуя логике, нагрузка от веса стены на первом этаже должна быть большей, соответственно и перемычка — мощнее. Дело в том, что стены выполненные из мелкоразмерных деталей, образуют над проемом самонесущий свод (рис. 12).

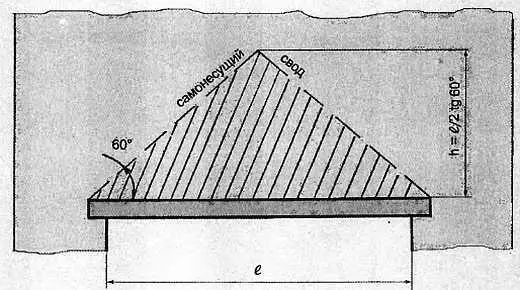

Рис. 12. Распределение нагрузки в стенах из природных и искусственных камней

На перемычку воздействует только заштрихованная часть кладки. Так что читателю достаточно знать лишь длину перекрываемого проема, а необходимые перемычки ему предложат на заводе железобетонных изделий, так как они все давно просчитаны.

Клинчатые и арочные перемычки укладывают по опалубке из камней, устанавливаемых на ребро или стоймя по отношению к верху перекрываемого проема. Выкладывают их с двух сторон от пят к центральному камню (замку).

Для прерывания мостика холода между брусками перемычек рекомендуется устанавливать жесткий плитный утеплитель из пенополистирола. Толщина такого вкладыша, конечно, не позволяет считать перемычку утепленной, но мостик холода он все же прерывает (рис. 13).

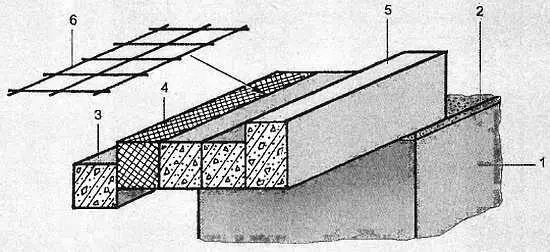

Рис. 13. Прерывание мостика холода в сборной железобетонной перемычке:

1— кирпичная стена; 2— растворная постель; 3— рядовая железобетонная перемычка; 4— вкладыш из жесткого утеплителя ( Р = 100–200 кПа); 5 — усиленная железобетонная перемычка; 6— арматурная сетка ( д = 3–4 мм)

Перекрытия малоэтажных жилых домов чаще всего выполняют двух видов: деревянные и сборные железобетонные. Железобетонные перекрытия применяются чаще и все более вытесняют деревянные. Перекрытие из дерева применяется в основном в зданиях с рублеными и брусчатыми деревянными стенами, то есть там, где невозможно применение сборного железобетона.
