Для наружных стен здания применяют деревянные брусья сечением 150х150 или 180х150 мм, а для внутренних: 100х150 мм (рис. 20).

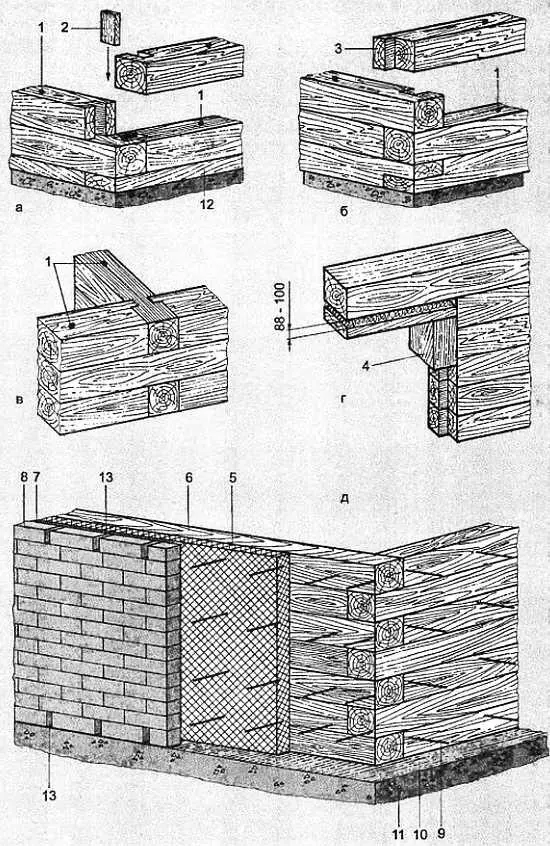

Рис. 20. Деревянные стены из бруса:

а— сопряжение наружных стен на шпонках; б— тоже на коренных шипах; в— сопряжение наружной и внутренней стен на коренных шипах (сопряжение на шпонках выполняют аналогично рисунку а); г— сопряжение оконных или дверных коробок со стенами; д— вариант утепления брусчатых стен с кирпичной облицовкой; 1— отверстия под нагели; 2— деревянная шпонка 32х50х140 мм; 3— коренной шип; 4— дверной или оконный косяк; 5— плитный утеплитель; 6— сруб из деревянных брусьев; 7— воздушная прослойка; 8— облицовка стен из кирпича; 9— стальные штыри; 10— гидроизоляция из 2-х слоев рубероида; 11— цоколь; 12— доска, пропитанная битумной мастикой; 13— цокольные и карнизные воздушные продухи, образованные разрывом в кирпичной кладке или использованием щелевого кирпича

Стыки брусьев нижнего ряда (венца) располагают на столбах фундамента. Если здание возводят на ленточном фундаменте, под первый ряд брусьев укладывают гидроизоляцию (два слоя толя и пропитанная битумом доска). Стеновые брусья кладут на пакле (джутовом утеплителе) и крепят деревянными нагелями диаметром 25 и длиной 400 мм, которые располагают через 1,5 м в шахматном порядке по высоте стен. Паклю прокладывают и по вертикальным швам.

Уложив первые три ряда и установив нагели, укладывают следующие два ряда брусьев, просверливая отверстия на толщину трех рядов, то есть, захватывая верхний брус нижнего пакета. Скрепляют их нагелями и т. д.

Сопряжение брусьев в углах стен, в стыках по длине и с вертикальными элементами оконных и дверных коробок делают на деревянных шпонках или рейках, а также на коренных шипах. Более прочное соединение углов здания — это на коренных шипах. К тому же такое соединение непродуваемое.

Оконные и дверные коробки устанавливают одновременно со сборкой стен. При устройстве в оконных и дверных проемах четвертей коробки могут быть установлены после сборки стен.

Рубленые и брусчатые стены после высыхания и осадки теряют до 1/20 своей первоначальной высоты, поэтому оконные и дверные коробки не должны доходить своим верхним бруском до верхнего бруса проема на 8-10 см, для предотвращения разрушения коробки в результате осадки стены. В последствии оставшуюся щель конопатят и закрывают наличником. После полной осадки стен проводят утепление.

Утепление брусчатых и рубленых стен проводят с наружной стороны. Одним из вариантов утепления является кирпичная облицовка стен (могут быть применены и другие варианты, описанные в других конструкциях).

В стены вбивают металлические штыри, на них насаживают утеплитель расчетной толщины. Затем выполняют кирпичную кладку толщиной в полкирпича или кирпич ставят на ребро. Металлические штыри, удерживающие утеплитель, должны входить в швы кладки для придания ей статической устойчивости. Между облицовочной кирпичной кладкой и утеплителем оставляют воздушный продух толщиной 2–5 см. Продухи открывают у цоколя и карниза здания, выполняя их щелевым кирпичом, установленным на ребро. Металлические штыри нужно выполнить из оцинкованной стали или хотя бы прокрасить, чтобы ржавчина не просачивалась сквозь швы кладки. Для выполнения утепления с облицовкой кирпичом должен быть заранее выполнен уширенный фундамент.

Со временем утеплитель под собственной тяжестью может расширить отверстия вокруг металлических штырей и сползти к кирпичной кладке. Для того чтобы этого не произошло, после насадки утеплителя на штыри нужно перевязать последние алюминиевой проволокой перекрестными рядами (как прибивают штукатурную дранку).

Деревянные каркасные стены изначально были задуманы как стены с внутренним утепляющим слоем. По сравнению с брусчатыми стенами расход древесины уменьшается в 1,5–2 раза. Каркасные стены практически не подвержены усадке и могут быть отделаны сразу после их возведения (рис. 21).

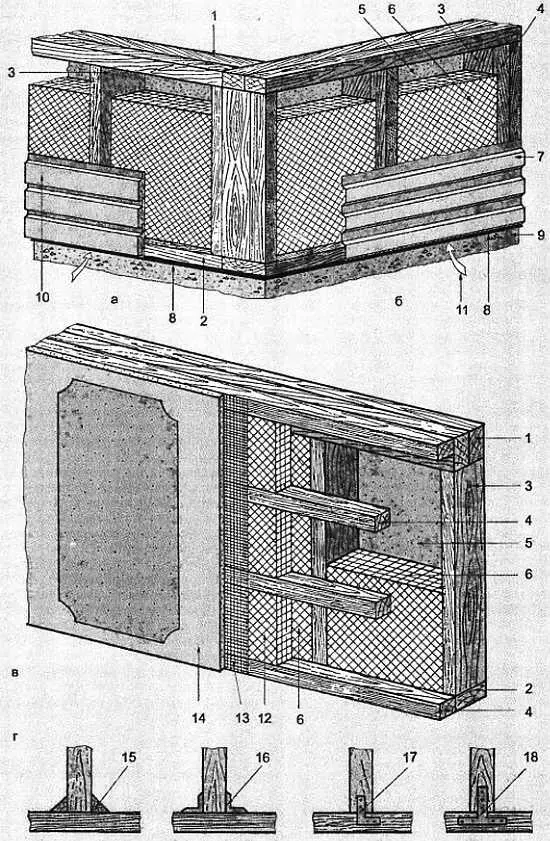

Рис. 21. Варианты утепления каркасных стен:
