Какой длины должна быть арматура?

Основное ее назначение — не дать пучинистым грунтам оторвать расширенную часть опоры. Исходя из этого, верхняя законцовка арматуры должна быть выше расширенной части не менее чем на 0, 7 м, т. е. высота петли — около 1,2 м.

Хотя армирование столбов необходимо, не следует излишне беспокоиться по этому поводу. После загрузки фундамента домом арматура столбов практически выключается из работы, так как растяжение, на которое она рассчитана, исчезает.

Но полностью её игнорировать не следует. Арматура нужна и для того, чтобы фундаментный столб от сжатия не срезался (рис. 147).

Рис. 147. Срез опоры без арматуры от действия вертикальной нагрузки

Между прочим, такой срез может возникнуть и в том случае, если при заполнении скважины бетоном кусочек гидроизоляции из полиэтиленовой пленки случайно оторвется или подвернется, оказавшись где‑то в середине бетонного массива.

Основное правило при любом армировании: арматура должна быть в теле бетона не ближе 3 —4 см от боковой поверхности (столба). Это необходимо и для защиты стали от влаги, и для полноценного включения арматуры и бетонного массива в совместную работу.

Приготовление бетона— наиболее трудоемкая и ответственная часть работы. В качестве рабочей смеси можно использовать пескобетон и бетон со щебнем (подробнее о бетоне и бетонировании — в разделе "Бетонирование"). Для снижения расхода цемента в бетон вводят щебень, который заполняет объем бетонной смеси. Среди застройщиков бытует ошибочное мнение, что щебень позволяет повысить прочность бетона. Нет, он вводится только для экономии цемента. Более того, использование известкового щебня или кирпичного боя в качестве заполнителя существенно снижает морозостойкость бетона. Использование мелкого пылеватого песка в качестве заполнителя бетонной смеси недопустимо. Не следует делать бетонную смесь излишне подвижной: на лопате она должна лежать лепешкой толщиной около 10 см. Повышенная влажность смеси — это увеличение расхода цемента, снижение морозостойкости, причина расслоения бетонной смеси.

Для приготовления бетона следует знать объем скважины и расход материалов. Объем скважины диаметром 0,25 м, глубиной 1,5 м и с расширением 0,6 м — около 0,12 м 3. Если используется бетон без щебня (пескобетон), то на одну скважину потребуется 1 мешок цемента, 12 ведер песка (2 тачки) и 2,5 ведра воды (если песок — с умеренной влажностью).

Заполнение скважины бетонной смесью

Определенные сложности при заполнении скважины бетоном, как уже говорилось, могут возникнуть только при высоком уровне грунтовых вод. В этом случае заполнение скважины бетоном лучше выполнять сразу после устройства требуемой скважины.

Если вода поступает слишком быстро или заполнение скважины бетоном было отложено и она наполнилась водой, бетонирование можно выполнять одним из двух способов.

— Непосредственно перед заполнением скважины бетонной смесью удалить воду насосом или отчерпать её жестяной банкой, прибитой к шесту (рис. 148).

— Заполнять скважину бетоном через жестяную трубу (вентиляционную, канализационную или водосточную) диаметром более 100 мм с воронкой. Трубу опускают до дна и по мере заполнения скважины бетоном поднимают вверх. Бетон будет вытеснять воду снизу, не перемешиваясь с ней. Вместо водосточной трубы можно использовать пластиковую (рис. 149).

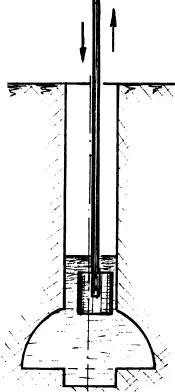

Рис. 148. Удаление воды из скажины

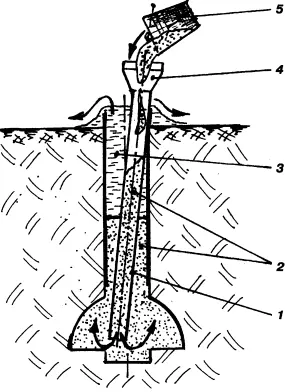

Рис. 149. Вытеснение воды из скважины бетонным раствором: 1 —труба; 2 —бетонный раствор; 3 —вода; 4 — воронка; 5 — ёмкость с раствором

Приступая к заполнению скважины бетоном, следует помнить, что здесь никакую подушку из песка или щебня не создают. Выполняется так называемая набивная свая.

Многие застройщики считают, что для любого фундамента требуется песчаная подушка. Это заблуждение. Она выполняется только для мелкозаглубленного фундамента.

Если на дно скважины насыпать песок, то, во–первых, его насыпная плотность будет низкой и разной на всех опорах фундамента, отчего и несущая способность созданных опор не будет одинаковой; во–вторых, часть цементного молока из бетонной смеси уйдет в подушку и снизит тем самым прочность и морозостойкость нижней части самой опоры.
