Р. Яковлев - Универсальный фундамент Технология ТИСЭ

— Если штангой бура описывать коническую траекторию, то расширение скважины выполняется в более мягком режиме (рис. 141).

Рис. 141. Расширение скважины. Бур вращают по конической траектории

— На отдельных этапах разбуривания серьгу стопорного механизма можно снять со штанги. В этом случае двухзвенник будет как бы продолжением шнура, который управляет плугом о .

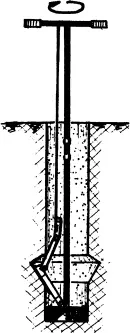

Рис. 142. Расширение скважины. Серьга снята со штанги

— Если грунт слишком жесткий, то расширение необходимо выполнять в два перехода. Сначала работают с меньшим расширением (диаметр 40 или 50 см), а затем выполняют окончательное расширение, перед которым лучше сначала углубить скважину на 10 см (рис. 143).

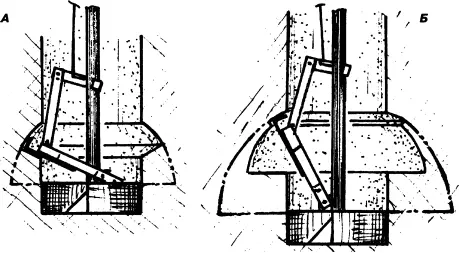

Рис. 143. Расширение скважины вдва приема: А — расширение малым диаметром; Б — окончательное расширение

— Если грунт слишком жесткий, то расширение можно выполнять, чередуя работу с плугом и работу с самодельным долбежным инструментом (пруток арматуры 12 — 14 мм с приваренной отогнутой лапкой из листа толщиной 3 — 5 мм) (рис. 144). На таком грунте выполнять расширение максимального диаметра нецелесообразно, т. к. несущая способность столба со средним диаметром и так достаточно высока. Лучше уменьшить шаг фундаментных столбов и, соответственно, увеличить их количество.

Продолжительность буренияодной скважины с расширением сильно зависит от грунта. На песке это займет не более 30 минут, на глине — около 1,2 часа, а на жесткой глине — не менее 1,5…2 часов.

Армирование опоры— та подготовительная работа, которая может выполняться до начала строительства. Наиболее распространенный вариант арматуры для столбов — две скобы диаметром 10 — 12 мм (рис. 139, в).Их удобно гнуть трубой, заложив свободную часть прутка в узкую щель (рис. 145). Армирование опоры может выполняться с использованием отдельных прутков, связанных наверху друг с другом проволокой или веревкой. Верхняя часть арматуры может выступать за верхний обрез опоры, хотя в дальнейшем это может несколько затруднить устройство ленты–ростверка.

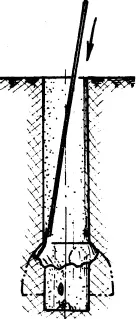

Рис. 144. Долбежный инструмент для разделки скважины в зоне расширения

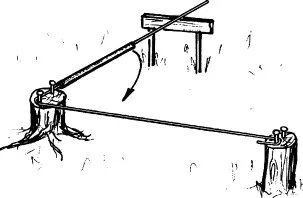

Рис. 145. Изготовление арматуры опоры

Если участок имеет уклон больше 10%, то арматуру следует выпустить в тело ростверка и не менее чем на 20 см. Жесткое соединение опоры с ростверком исключит возможность их отклонения при подвижках почвы.

Арматурой может служить и свернутая арматурная сетка (проволока 5 — 6 мм с ячейкой 100 — 150 мм).

В качестве арматуры можно применить практически любой длинномерный материал (угольники/железные полосы или прутки…).

Трубы использовать не рекомендуется. При высоком уровне грунтовых вод вода попадёт в полость трубы и, расширяясь при замерзании, создаст в массиве бетона растягивающие напряжения, способные разрушить его структуру. Если трубы находятся близко к краю опоры, то отслаивание бетона неизбежно (рис. 146).В дальнейшем образованные трещины будут насыщаться водой, разрушение бетона продолжится, а сама арматура, потеряв сцепление с бетоном, выключится из работы.

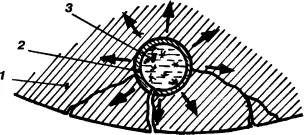

Рис. 146. Разрушение бетона около арматуры: 1 — бетон; 2 — труба; 3 — лед

Если у застройщика кроме труб ничего нет, то располагать их следует ближе к середине поперечного сечения опоры. Для нормальной работы в бетоне на концах труб должны быть какие‑нибудь выступающие элементы (резьбовые муфты, приваренные пластины или прутки…).

Главное — арматура должна быть очищена от грязи, толстого слоя ржавчины, смазки и краски. Обычный тонкий налет ржавчины не помешает. Для проведения очистки подойдет стальная щетка или эквивалентная насадка на дрель. Очистка выполняется для обеспечения хорошего сцепления металла с бетоном.
