После установки арматуры расширенную часть скважины заполняют свежеприготовленной бетонной смесью, а затем в неё заводят толевую рубашку — свернутый в рулон лист толи, жесткого пергамина или рубероида. Развертка для толевой рубашки делается такой, чтобы она выступала из скважины на 15 см (рис. 139, г). Следует заметить, что создаваемая опора должна выступать на 15 см за уровень грунта вне зависимости от его уклона. Закладка толевой рубашки выполняется после заполнения бетоном расширенной части скважины, чтобы она случайно туда не провалилась. Бетонная смесь закладывается под верхний обрез толевой рубашки (рис. 139, д).

При работе с буром верхняя часть скважины разбуривается сильнее, кромки заваливаются, от этого скважина вверху не имеет строгой цилиндрической формы. Чтобы опора была ровной по всей высоте, можно изготовить небольшое приспособление. Из жести скручивают цилиндрическую обойму диаметром 25 см и высотой около 40 см, которую одевают на выступающую часть толевой рубашки. Для этой цели может подойти цилиндрическая емкость из‑под краски с отрезанным дном. Обойма закрепляется на простом деревянном каркасе (рис. 150, а).

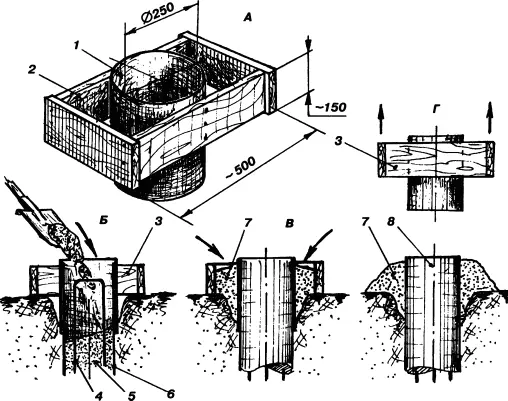

Рис. 150. Приспособление для заполнения скважины бетоном (размеры в мм): А — общий вид приспособления; Б —установка приспособления; В —заполнение каркаса песком; Г — подъем приспособления; 1 —обечайка; 2 — каркас; 3 — приспособление; 4 — арматура опоры; 5 —бетонная смесь; 6 —толевая рубашка; 7 —песок

Использование приспособления понятно из рисунка. Обращаем внимание на то, что песчаная подсыпка вокруг его обечайки закладывается для того, чтобы после подъема приспособления цилиндрическая форма выступающей части опоры сохранялась.

В процессе закладки в бетонной смеси остаются воздушные полости, которые могут составить до 5% от общего объема смеси. При высоком уровне грунтовых вод вода, просочившись в пузырьки сквозь структуру бетона, при замерзании может разрушить опору изнутри. Уплотнение бетонной смеси сводится к удалению этих воздушных пузырьков.

В строительной практике используется два способа уплотнения: виброуплотнение и штыкование. Первый сводится к погружению вибратора, от работы которого бетонная смесь приобретает большую подвижность и пузырьки воздуха быстро всплывают.

Второй способ уплотнения — штыкование — доступен индивидуальным застройщикам из‑за своей простоты. Его суть состоит в прокалывании воздушных полостей и в удалении из них воздуха (рис. 151). Для этого используют пруток арматуры диаметром 10—12 мм. Техника штыкования бетона состоит в погружении прутка в бетонный раствор с его полным извлечением. Такой метод уплотнения смеси основывается на том, что пузырьки воздуха в бетонной смеси находятся под большим гидростатическим давлением (на глубине в 1 м перепад давления — 0,2 атм). С уменьшением глубины перепад давления в пузырьках воздуха снижается до нуля. От такого распределения давления в бетонной смеси воздушные пузырьки надежно "прилипают" к законцовке прутка и удаляются при его извлечении.

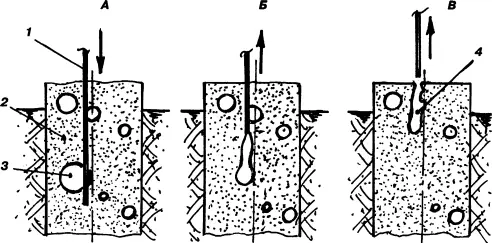

Рис. 151. Уплотнение бетонной смеси штыкованием: А — прокалывание воздушных пузырьков; Б —подъем прутка; В —удаление воздуха из смеси; 1 —пруток; 2 —бетонная смесь; 3 —пузырьки воздуха; 4 — удаляемый воздух

По заполнению скважины бетоном и после снятия приспособления поверхность выравнивается под горизонт и заглаживается. Если строительная площадка имеет уклон, то и тогда поверхность опоры выполняется горизонтально, без уклона.

Завершающий этап создания опор — гидроизоляция верхней их части. Для этого может использоваться разогретая битумная мастика, которая наносится на верхнюю плоскость опор не раньше чем через 1 — 2 дня.

Соединение опор лентой–ростверком — завершающий этап создания столбчато–ленточного фундамента. Эти работы могут начинаться сразу после создания опор. Выбор поперечного сечения ростверка, его армирование и уклон участка — основные проблемы, возникающие у застройщиков.
