Р. Яковлев - Универсальный фундамент Технология ТИСЭ

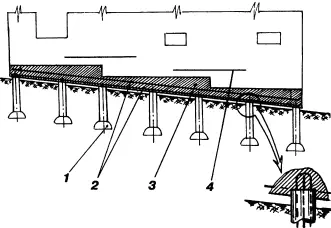

Рис. 156. Ростверк на участке с большим уклоном: 1 — опора; 2 — арматура ростверка; 3 — ростверк; 4 — арматура стены

Рис. 157. Сечение ростверка на участке с уклоном: 1 — опора; 2 — ростверк; 3 — арматура опоры

Если ростверк узкий, меньше чем 25 см, то верхнюю выступающую его часть обрезают с тем расчетом, чтобы её край не доходил до кромки ростверка ближе чем на 2…3 см (рис. 158).Срезку лучше выполнять по шнурам обноски и до того как бетон наберет прочность. Такая срезка на надежности опоры не скажется, даже если ширина законцовки будет 10 см, ведь узкая стена и вес имеет небольшой.

Рис. 158. Законцовка опоры при узком ростверке

Устройство опалубки ленты–ростверка выполняется в описанной далее последовательности и с учетом следующих рекомендаций.

— Нанесение гидроизоляции (битумная мастика) на верхнюю часть опор фундамента (рис. 159, а).

— Устройство песчаной подсыпки по периметру фундамента выполняется под уровень верхней плоскости опор, на ширину ростверка (рис. 159, б). Если участок имеет уклон, то песчаная подсыпка, сохраняя свою толщину, делается с тем же уклоном.

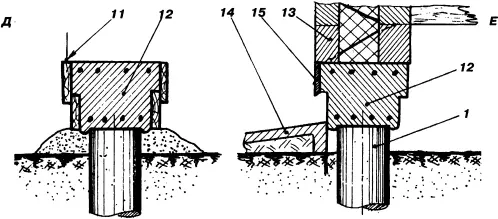

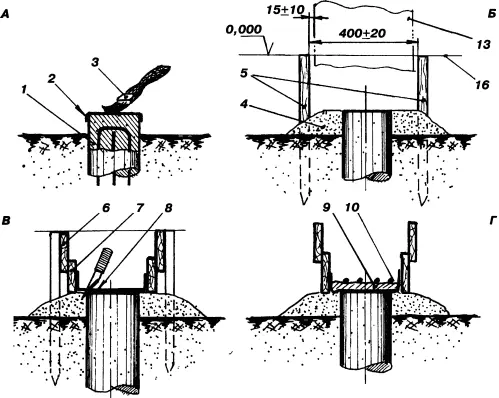

Рис. 159. Последовательность создания ленты–ростверка (размеры в мм): А — гидроизоляция законцовки опоры; Б — устройство подсыпки и закрепление кольев опалубки; В — монтаж досок опалубки и укладка гидроизоляции; Г — укладка нижних прутков арматуры; Д — завершение армирования и бетонирования; Е — лента–ростверк в окончательном виде; 1 — опора фундамента; 2 — битумная мастика; 3 — кисть; 4 — песчаная подсыпка; 5 — колья опалубки; 6 — верхние доски опалубки; 7 — нижние доски опалубки; 8 — пергамин; 9 — "лепешка" раствора; 10 — арматура; 11 — шнур обноски; 12 — ростверк; 13 — стена; 14 — отмостка; 15 — штукатурный слой; 16 — нулевая линия

— При наличии уклона (а он всегда есть) можно рекомендовать такую конструкцию опалубки для ростверка, в которой верхние доски имеют горизонтальную ориентацию, а нижняя доска укладывается с внутренней стороны опалубки по уклону (рис. 160).

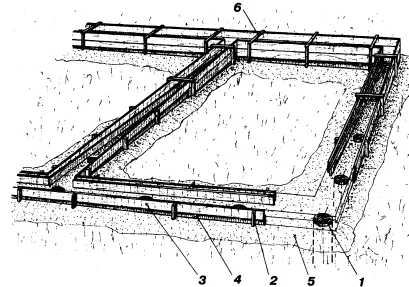

Рис. 160. Общий вид опалубки ростверка: 1 —опора; 2 — кол; 3 — верхняя доска опалубки; 4 — нижняя доска опалубки; 5 — песчаная подсыпка

— Монтаж опалубки начинается с забивки кольев. Для них лучше приобрести брус 50x50 или 40x40 мм. Расстояние между кольями вдоль ленты ростверка — не менее 2 м. Для точной их разметки натягивают шнуры обноски, отвечающие внешнему и внутреннему контуру стен дома. Верхний обрез кольев должен располагаться на нулевой отметке. Если высота кольев больше 50 см, то для обеспечения жесткости крепления их законцовки можно попарно соединить горизонтальной планкой (рис. 161, а).

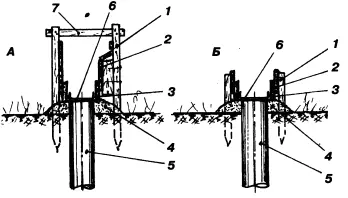

Рис. 161. Опалубка ленты–ростверка: А — высокого сечения; Б — низкого сечения; 1 —колья опалубки; 2 — верхние доски; 3 — нижние доски; 4 — песчаная подсыпка; - опора фундамента; 6 —гидроизоляция; 7 — горизонтальная планка

— Закрепление верхних досок опалубки следует начинать от нулевой отметки и выполнять сверху вниз. Доски для опалубки лучше применять обрезные, одного сортамента (22x150 мм, 25x180 мм…). Использование досок от старых строений не рекомендуется, т. к. работать с ними существенно сложнее, а результат окажется менее качественный. Позднее доски опалубки можно использовать при устройстве перекрытий и кровли. Гвозди крепления досок опалубки к кольям должны быть тонкими и небольшой длины (50x16 или 60x18), т. к. они забиваются без сильных ударов и не вызывают смещение каркаса опалубки. Крепление досок на тонких "саморезах" — более оправданное решение, т. к. их применение исключает ударное воздействие на колья.
