Р. Яковлев - Универсальный фундамент Технология ТИСЭ

— Существенно снижается трудоемкость и себестоимость выполнения земляных работ и бетонирования. Лента фундамента, располагаемая над землей, позволяет уменьшить расход бетона, не зарывать его в землю и одновременно поднимать стены дома.

— Минимальный контакт фундамента с мерзлым грунтом позволяет снизить тепловые потери через фундамент в несколько раз.

— Незначительная боковая поверхность опор и особенность их соединения с ростверком позволяют рассматривать фундамент как виброизолирующую систему, которая значительно снижает уровень вибраций, исходящих от близко расположенных шоссейных и железнодорожных магистралей.

— Предложенный фундамент с небольшими доработками обладает сейсмоизолирующими свойствами.

— Благодаря воздушному зазору под лентой–ростверком, опоры можно рассматривать в качестве амортизаторов, которые позволяют компенсировать неравномерные просадки грунта, возникшие из‑за климатических условий или нарушения целостности инженерных коммуникаций. Такие фундаментные столбы смягчают опору под каменным домом, как пружины (рис. 166), как вата, уложенная под хрупкую ёлочную игрушку.

Рис. 166. Опоры по ТИСЭ (амортизаторы) под домом — это его надежность

Если считать, что фундамент — это то, что находится ниже уровня земли, а стены — над землей, то по затратам на материалы столбчато–ленточный фундамент по ТИСЭ почти ничего не стоит. Почему? Считайте сами. Если шаг фундаментных опор — 1,5 м, толщина воздушного зазора под ростверком — 15 см, а ширина зазора — 40 см, то объем воздушного зазора под ростверком — 0,09 м 3 . Объем опоры, заглубленной на 1,4 м, — не намного больше.

Проблемы энергосбережения, с которыми сталкиваются застройщики, связаны не только с утеплением стен и перекрытий. Утепление ленты фундамента или стен подвала должны рассматриваться в равной степени ответственно. "Холодный" ростверк остужает стены и перекрытие первого этажа, создавая некомфортные условия проживания, ведет к тепловым потерям. Особенное беспокойство возникает у жильцов, если пол первого этажа — холодный. Поверхность пола является единственным элементом ограждающей конструкцией дома, с которым человек соприкасается постоянно, наступая на него обутой или босой ногой. Для создания комфортных условий разница поверхности пола должна быть меньше температуры воздуха в помещении не более чем на 2 °С. Конструктивно утепление ростверка увязывается с конструкцией и схемой утепления стен и перекрытия. Желание защитить подпол от грызунов также может сказаться на утеплении и отделке цокольной части здания.

Утепление ростверка столбчато–ленточного фундамента может выполняться застройщиками по различным схемам (рис. 167).Следует только учитывать, что наибольший эффект утепления можно создать при устройстве утепляющего слоя по боковым стенкам ростверка. С внешней стороны ростверк может быть утеплен пенополистиролом, пеноизолом, пенополиуретаном, пенополиэтиленом и другими утеплителями, защищенными снаружи панелями цокольной отделки (декоративные пластиковые панели, сайдинг, панели ЦСП, асбоцементные листы…).

Изнутри ростверк может быть утеплен теми же утеплителями. Это может быть выполнено по традиционной схеме утепления подпола бревенчатых домов, в виде обратной засыпки грунтом. Но в подобном случае щель под лентой следует закрыть любым листовым материалом (рис. 167, а).

Если балки первого этажа деревянные, то защита от грызунов может выполняться как с внешней стороны ростверка (защита щели под ростверком отмосткой), так и со стороны подпола (защита утеплителя жестяным кожухом (рис. 167, в).

Если пол первого этажа — бетонная плита, отлитая на песчаной подсыпке, то теплоизроляция может быть выполнена в виде плит жесткого пенополистирола или рулонного пеноизолирующего материала (пенополиэтилен, понополиуретан…) (рис. 167, г).

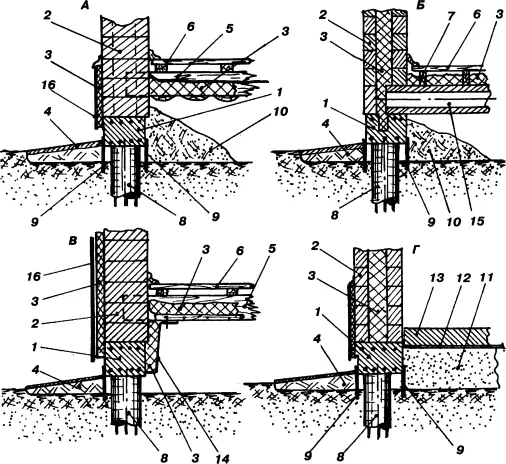

Рис. 167. Утепление ростверка: А — с деревянным перекрытием; Б — с бетонным перекрытием; В — стены и ростверк с внешним утеплением; Г — с бетонным полом по песчаноой засыпке; 1 — ростверк; 2 — стена; 3 — утеплитель; 4 — отмостка; 5 — перекрытие деревянное; 6 — пол; 7 — лаги; 8 — опора фундамента; 9 — пластина- стенка; 10 — обратная засыпка грунта; 11 — песчаная засыпка; 12 — пенополиэтилен; 13 — бетонный пол; 14 — короб жестяной; 15 — плита ж/б перекрытия; 16 — панель внешней отделки
