Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Рис. 169. Автобетоносмеситель

На строительной площадке необходима четкая организация работ. Привезенный бетон следует сгрузить на заранее огороженный участок с гидроизолированным дном. Путь доставки бетона в зону непосредственного бетонирования должен быть свободным, т. к. готовый бетонный раствор следует использовать быстро, до начала его схватывания. Средства доставки (тележки, ведра…) должны быть исправны. Состав задействованных в бетонировании должен быть полностью укомплектован и проинструктирован.

Можно ограничиться применением готовой смеси только для бетонирования ростверка. Опоры, имеющие небольшой объем (0,12 м 3), могут быть выполнены заранее из бетонного раствора, приготовленного непосредственно на строительной площадке. Такой подход особенно целесообразен при высоком уровне грунтовых вод, если скважину надо заполнять сразу после бурения, пока она не заполнилась водой.

Готовый бетон может доставляться на строительную площадку грузовиками с откидным кузовом (самосвалами). Но в условиях индивидуального строительства это не лучший вариант, так как он используется только при близком расположении бетоносмесительного узла (БСУ), да и если дорога до места разгрузки бетона будет ровная. Последнее бывает крайне редко.

В индустриальном строительстве широко применяются автобетононасосы, которые дают возможность подавать раствор через гибкие рукава непосредственно в зону бетонирования. Автобетононасосы могут быть устроены как на своем шасси и работать в паре с автобетоносмесителем, так бывают и на рис. 170.Автобетононасос сбетоносмесителем одном шасси с бетоносмесителем. Применение автобетононасоса–бетоносмесителя (рис. 170)упрощает процесс бетонирования, повышает качество, снижает объем отходов.

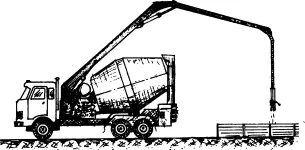

Рис. 170. Автобетононасос с бетоносмесителем

Обшее бетонирование фундаментапредполагает одновременное бетонирование опор и ростверка. Такой подход осуществляется при использовании готового бетона, но только в том случае, если грунтовые воды не заполняют объем скважин под опоры.

При таком способе бетонирования определенная сложность возникает с укладкой в полость скважины толевой рубашки. Традиционным образом её сложно зафиксировать на заданной высоте. Технологией ТИСЭ предлагается один из вариантов выполнения этой задачи.

Изготовление толевой рубашки можно несколько упростить. Предварительно надо изготовить шаблон раскроя под габарит развертки рубашки (рис. 171, а).Для этого подойдет тонкая фанера или оргалит. Шаблон можно сделать и в виде рамы из досок. Ширина его будет соответствовать ширине рулона толи (около 1 м), из которого будут "шиться" рубашки. Длина его меньше глубины заложения фундамента на 20 см. В шаблоне сверлят шесть отверстий диаметром 5 …7мм.

Для изготовления рубашек толь наматывают на шаблон (рис. 171, б).После этого шаблон извлекают, толь разрезают по складкам на заготовки, укладывают в стопку и засверливают через шаблон (рис. 171, в).Затем заготовку сворачивают, но не как она была в рулоне, а поперек (размер 800 мм между отверстиями будет соответствовать длине окружности диаметром 255 мм). Вложив в отверстия по два прутка арматуры 6 мм, рулон фиксируют в свернутом положении (рис. 171, г)и скрепляют скобками обычного канцелярского стиплера. Зафиксировать свернутую рубашку можно и липкой лентой.

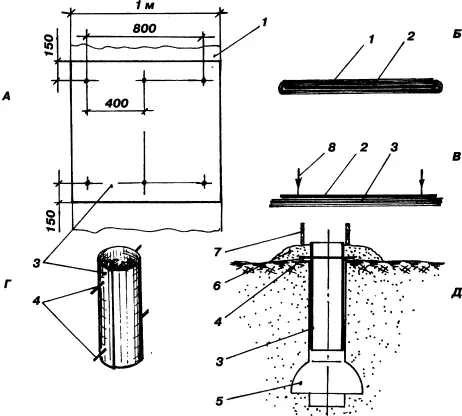

Рис. 171. Изготовление и установка толевой рубашки (размеры в мм): А — шаблон раскроя: Б — намотка толи на шаблон; В —выполнение отверстий в толи через шаблон; Г — фиксация толевой рубашки в свернутом виде; Д — положение толевой рубашки в скважине; 1 —толь в развертке; 2 —шаблон раскроя; 3 —заготовки рубашки; 4 — прутки арматуры; 5 — скважина; 6 — песчаная подсыпка; 7 —опалубка ростверка

Перед закладкой толевой рубашки в скважину нижний пруток арматуры удаляется. Концы второго прутка опирают на грунт, фиксируя рубашку в опущенном положении (рис. 171, д). После этого приступают к монтажу опалубки. Второй пруток удаляют после заполнения скважины бетоном, до момента схватывания. Если же этого сделать не успели, то для удаления законцовок арматуры используют отрезной инструмент.
