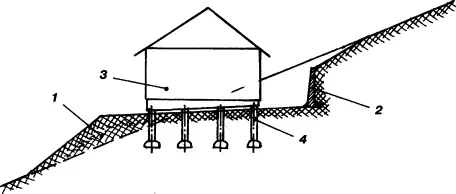

Рис. 174. Устройство строительной площадки на склоне: 1 — насыпной грунт; 2 — подпорная стенка; 3 — строение; 4 — опоры фундамента

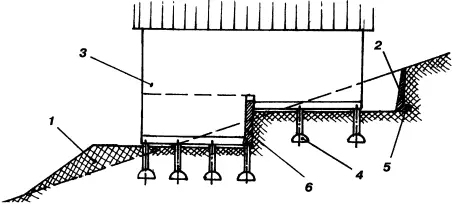

Рис. 175. Устройство двухуровневой строительной площадки на склоне: 1 — насыпной грунт; 2 — подпорная стенка; 3 — строение; 4 — опоры фундамента; 5 — замок: 6 — внутренняя подпорная стенка

Обращаем внимание на то, что под ростверком и внутренней подпорной стенкой воздушный зазор должен быть сохранен.

При уклоне строительной площадки больше 10% саму опору следует ввести в тело ростверка на 4…6 см, а арматуру опор фундамента — не менее чем на 20 см (рис. 157).Для армирования опор желательно применить прутки диаметром не менее 10 мм. Жесткое соединение опор с ростверком уменьшит вероятность потери устойчивости основания как оползня медленного течения (рис. 172, в).

Житель Истринского района Подмосковья (в прошлом работал ведущим специалистом по проектированию сложных авиационных систем) освоил участок с относительно большим уклоном (рис. 176).Три яруса фундаментных плит толщиной около 15 см были отлиты на песчаной подготовке толщиной около 30 см. Перед началом бетонирования железобетонных плит на песок укладывалась рулонная теплоизоляция (пенополиэтилен) толщиной около 10 мм. Бетонирование ярусов выполнялось снизу, по мере возведения стен. Сверху плиты усиливались слоем керамзитобетона с арматурной сеткой (толщина слоя — около 10 см). Внешние стены первого этажа возводились с ТИСЭ-2 в два слоя с утеплителем посередине и в пустотах; остальные внешине стены возводились с ТИСЭ-3 (без мостков холода); внутренние — с ТИСЭ-3 по классическому варианту. Обустройство участка было связано с возведением трех подпорных стен (внизу участка, по линии стены в три этажа, по верхнему ограждению). Два боковых ограждения участка по линии склона создавались с использованием опалубки ТИСЭ-2. Участок оборудован эффективной дренажной системой, исключающей переувлажнение грунта (см. фотоприложение).

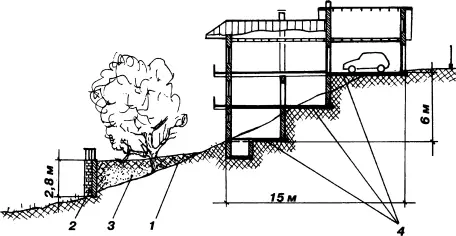

Рис. 176. Участок на склоне: 1 — линия склона первоначальная; 2 — подпорная стенка; 3 — насыпной грунт; 4 — плиты фундамента

У некоторых индивидуальных застройщиков возникает желание построить дом с комбинированным фундаментом, когда одна часть выполнена по одной схеме, а другая — по другой. Сходная ситуация может возникнуть, если к ранее построенному дому делается пристройка или если отдельные части одного дома возводятся не сразу.

В этих случаях возникают следующие проблемы.

1. Одна часть дома опирается на ленту или на плиту, а другая — на столбы по ТИСЭ. Устройство гаража или полуподвала на ленте или плите в одной части здания и опирание на столбы остальной части строения — один из вариантов такого дома. Подобный фундамент обладает определенными недостатками.

Если одна часть дома опирается на плиту и основание под ней испытывает совсем небольшие напряжения и практически не проседает, то остальная часть фундамента на столбах ТИСЭ с небольшой площадью подошвы продавливает грунт и вызывает появление трещин над стыком фундаментов (рис. 177, а).

Если же одна часть дома опирается на ленту, а другая — на столбы ТИСЭ, то это реализуется только при узкой ширине ленты и с усиленным горизонтальным армированием стены в зоне соединения фундаментов (рис. 177, б). Следует заметить, что такой вариант соответствует архитектуре строения (на ленту опираются два этажа, а на столбы — один), где давление на грунт в обоих фундаментах близко по величине.

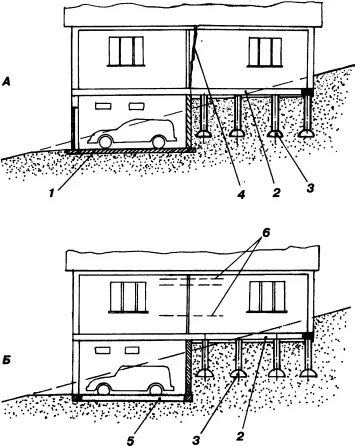

Рис. 177. Комбинированный фундамент: А — плита и столбы; Б — лента и столбы; 1 — плита; 2 — ростверк; 3 — опора; 4 — трещина в стене; 5 — лента; 6 — горизонтальное армирование стен

2. Ранее построенный дом стоит на мелкозаглубленном фундаменте, а пристройку к нему решено делать на столбчато–ленточном.

Если грунт пучинистый, то фундамент и стены обоих строений не должны иметь жесткого соединения. Если же грунт непучинистый, то соединение и фундамента, и стен может быть жестким. Бетонирование стыка двух строений следует выполнить только по окончании возведения пристройки и максимального проседания ее фундамента. Для этого грунт следует обильно увлажнить или дождаться весны.
