Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Понятно, что обноску необходимо надежно закрепить, она должна быть жесткой и прочной. Никакие земляные работы не должны беспокоить её.

Если закладка фундамента затянулась на два сезона, то следует учитывать, что при строительстве на пучинистых грунтах мерзлый грунт поднимет обноску. Перед возобновлением строительства ее положение необходимо откорректировать относительно уже возведенной части фундамента.

Точно выполненная обноска гарантирует экономию времени и высокое качество строительства.

Наиболее распространенный вид фундамента, который предлагает технология ТИСЭ, возводится с применением фундаментного бура ТИСЭ–Ф. (рис. 134).Такой фундамент можно считать вполне универсальным, причем в разных аспектах:

— по типу строений (он рассчитан на восприятие веса как легких щитовых строений и ограждений, так и домов с каменными стенами в 2…3 этажа);

— по видам грунтов (глина, суглинок, супесь, песок, грунты со слоистой структурой);

— по уровню грунтовых вод (высокий и низкий уровень грунтовых и паводковых вод);

— по климатическим условиям (с глубиной промерзания до 2,5 м и на вечной мерзлоте);

Рис. 134. Фундаментный бур ТИСЭ–Ф и фундамент, выполненный с его помощью

Универсальность такого фундамента дополняется тем, что его можно использовать в качестве сейсмоизоляции и виброизоляции. Повышенные энергосберегающие

свойства такого фундамента, низкая себестоимость и быстрые сроки его возведения в настоящее время также могут быть оценены в должной мере.

Разумеется, существуют условия, где подобный фундамент никак не применим, но это скорее исключение из правила.

Фундамент, имеющий заглубленные опоры с расширением внизу, был известен давно, но применялся в практике индивидуального строительства крайне редко, т. к. создание самих столбов с расширением внизу и их монтаж были достаточно трудоемкими операциями. С изобретением фундаментного бура ТИСЭ–Ф он стал быстро распространяться среди застройщиков. Почти десятилетний практический опыт позволяет считать такой фундамент достаточно надежным и универсальным. Его максимальная экономическая эффективность проявляется на сложных пучинистых грунтах, где требуется заглубление фундамента на глубину промерзания.

Фундаментный бур ТИСЭ–Ф выполнен в виде раздвижной штанги, с одной стороны которой расположена перекладина с двумя рукоятками на концах, а с другой — накопитель грунта с двумя режущими кромками, оснащенными резцами (рис. 135). Бур весит 7,5 кг.

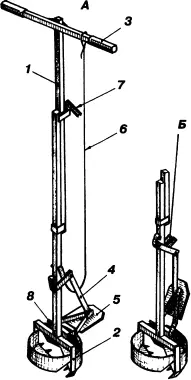

Рис. 135. Фундаментный бур ТИСЭ–Ф: А —с откинутым и плугом; Б —с убранным плугом; 1 —развижная штанга; 2 — накопитель грунта; 3 —рукоятка; 4 — упор двухзвенный; 5 —плуг; 6 — шнур; 7 — стопор резьбовой; 8 — ось навески плуга

Над накопителем грунта расположен закрепленный на кронштейне откидной плуг. Он оснащен резцами и наклоняется в горизонтальное положение под собственным весом. Еще он снабжен стопорным механизмом, включающим серьгу, охватывающую штангу, и тягу, соединенную с плугом.

Поднимается плуг за шнур, соединенный с серьгой. Другой конец шнура закреплен на перекладине штанги. Штанга бура раздвигается на 2,2 м и закрепляется в крайних и промежуточных положениях резьбовым фиксатором.

Резьбовой фиксатор позволяет задавать раздвижной штанге любую длину. Кроме того, через него передается весь крутящий момент. Именно поэтому резьбовой стопор следует затягивать плотно, хотя и не слишком сильно. При слабой затяжке фиксатора штанга может скрутиться.

Раздвижная штанга прослужит дольше, если при работе с буром её полностью не раздвигать, не доводить до максимальной длины на 5…10 см.

Диаметр цилиндрической части скважины — 0,25 м. Плуг бура — съемный переставной. Он позволяет выбирать в нижней части скважины полусферическую полость диаметром 0,4 м, 0,5 м или 0,6 м.

Для снижения рабочих усилий при бурении скважины в конструкции бура использованы интересные технические решения. Режущие кромки бура оснащены эффективными резцами, позволяющими облегчить бурение на жестких грунтах. Резцы сделаны из сырой стали. По мере срабатывания они от воздействия абразива в грунте заостряются. При попадании каменистых включений до 5 см резцы подцепляют их снизу, направляя в накопитель грунта.
