— если невозможно обеспечить дренаж при постоянно высоком уровне грунтовых вод, который не позволяет заложить фундамент на требуемую глубину;

— при строительстве с фундаментным буром ТИСЭ–Ф в регионах с расчетной глубиной промерзания больше 2 м.

Что для этого можно сделать:

1. Произвести замену грунта вокруг дома на расстоянии до 1,5 м и на глубину 0,5 — 0,8 м на крупнозернистый песок. Это позволит уменьшить глубину промерзания на 0,3 — 0,4 м (рис. 131, а).

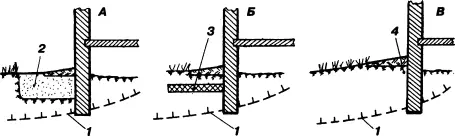

Рис. 131. Уменьшение глубины промерзания: А — замена грунта; Б — введение утепляющего слоя; В — подсыпка грунта; 1 — граница промерзания; 2 — песок; 3 — утеплитель; 4 — подсыпка грунта

2. Создать на глубине 0,2 — 0,4 м теплоизолирующий слой толщиной 20 — 30 см из смеси шлака и крупнозернистого песка, уложенный поверх слоя в 20 — 30 см того же крупнозернистого песка. Это позволит уменьшить глубину промерзания на 0,5 — 0,7 м. Ширина полосы заменяемого грунта — 2 м. В качестве утеплителя могут быть использованы панели пенополистирола. Слой утеплителя лучше закладывать по завершении строительства (рис. 131, б).

3. Произвести подсыпку грунта вокруг дома — наиболее простой способ. Кстати, и зрительный образ дома выиграет: он окажется на некотором возвышении (рис. 131, в).

Главная задача обноски — обозначать нулевую отметку строения, необходимую для возведения фундамента и стен.

При традиционном подходе нулевая отметка соответствует уровню пола первого этажа. При возведении фундамента по технологии ТИСЭ рекомендуется нулевую отметку располагать на уровне верхней плоскости ленты–ростверка.

Начинают устройство обноски с обозначения на строительной площадке углов дома (по стенам). Для этого в грунт в зоне углов дома заколачивают колья — заостренные снизу бруски 5x5 см (рис. 132).Обноска устраивается с применением гидроуровня шлангового (шланг с трубочками на концах), гидроуровня реечного и рулетки длиной не менее 10м. Верхний обрез забитых кольев располагают на уровне нулевой отметки. Точная наметка углов дома фиксируется гвоздями, забитыми в торец угловых кольев. Точность наметки углов дома — 1 см. Обеспечение прямого угла обязательно проверяется через равенство диагоналей прямоугольника (проверять рулеткой или натянутой проволокой, а не капроновым шнуром, который сильно удлиняется при натяжении).

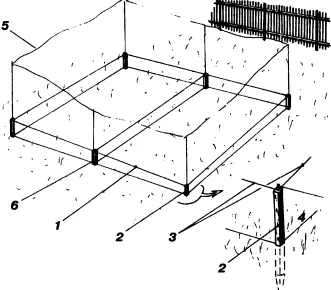

Рис. 132. Наметка нулевой линии по внешнему контуру стены: 1 — нулевой уровень внешнего контура стены; 2 — угловой кол; 3 — шнуры нулевой плоскости; 4 — гвоздь; 5 — контур стен дома; 6 — перегородочный кол

После обозначения внешнего периметра стен приступают к разметке внутренних стен, к наметке их центральной оси. Для этого снаружи намеченного контура дома на расстоянии около 1 м по оси внутренних стен забивают перегородочные колья.

На расстоянии 1-1,5м от будущих стен устанавливают обноску, состоящую из столбов с прибитыми к ним горизонтальными планками (рис. 133),которые расположены на уровне нулевой отметки. Точность закрепления планок относительно "угловых и перегородочных кольев" контролируется шнурами, опираемыми на планки обноски. Эти планки закрепляют строго горизонтально, что контролируется обычным линейным уровнем.

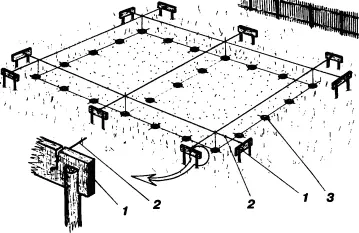

Рис. 133. Устройство обноски: 1 — горизонтальная планка; 2 — нити обноски; 3 — скважины опор фундамента

Положение внутреннего и внешнего контура внешних и внутренних стен, а также линии осей опор фундамента намечается на планках мягким простым или цветным карандашом, затем в эти пометки забиваются небольшие гвозди под закрепление нитей обноски.

Если по каким‑либо причинам горизонтальная планка обноски не лежит в общей нулевой плоскости дома, то для подведения шнуров обноски к общему горизонту в планке можно сделать пропилы.

Нити обноски выполняются из тонкой капроновой веревки или из лески. Для удобства работы их следует делать съемными; они должны быть натянуты на уровне верхней границы будущей ленты–ростверка.

Шнуры натягиваются только в процессе проведения разметки и контрольных замеров. Чтобы они не мешались в процессе работ, их следует аккуратно смотать и повесить на каркас обноски.
