С некоторым запасом предложим расчетную нагрузку от 1 кв. м перекрытия при пролете в 6 метров:

— чердачное по деревянным балкам с плотностью утеплителя 200 кг/м…70 — 100 кг/м 2

— цокольное по деревянным балкам с плотностью утеплителя 200 кг/м…100 — 150 кг/м 2;

— железобетонное монолитное……………………………….500 кг/м 2;

— плиты перекрытия бетонные пустотные…………………350 кг/м 2.

При определении давления перекрытий на стены необходимо учитывать, что нагрузка от них и от эксплуатационной нагрузки в большей степени распределяется между несущими стенами, на которые опираются балки или плиты перекрытий. При монолитном перекрытии нагрузка равномерно ложится на все стены.

Эксплуатационная нагрузка(мебель, оборудование…)

Условно принимается равномерное распределение нагрузки по всей площади перекрытий:

для цокольного и межэтажного перекрытия……210 кг/м 2;

для чердачного перекрытия………………………105 кг/м 2.

Вес снегового покрова:

— для средней полосы России определяется по нагрузке в 100 кг/м 2;

— для юга России……………50 кг/м 2;

— для севера России…………до 190 кг/м 2.

(при острой крыше нагрузка от снега не учитывается).

При расчете веса дома необходимо учитывать и предполагаемую в дальнейшем перепланировку помещений, и увеличение этажности дома (если это предусматривается).

Просуммировав все слагаемые, полученную величину следует увеличить в 1,3 раза, обеспечив некоторый запас по несущей способности. Это необходимо для компенсации различных недочетов, которые могут возникнуть при определении веса дома. Эта расчетная величина веса и будет определять расчетное число опор.

Несущая способность опор

Несущая способность опор определяется типом грунта и глубиной заложения фундамента. С учетом того, что столбы фундамента закладываются на глубину промерзания, последний фактор не учитывается. Несущая способность опор определяется исходя из величины расчетного сопротивления грунта (Ro), взятого из табл. 4…8 для влажных грунтов (табл. 19).

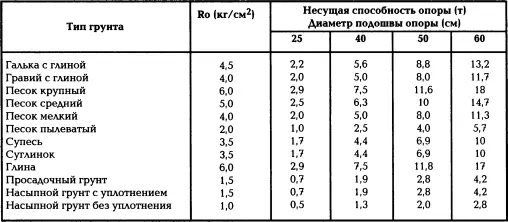

Таблица 19. Несущая способность одной опоры

В таблице 19приведена несущая способность одного фундаментного столба, созданного по технологии ТИСЭ. Она определена исходя из прочности влажного грунта и диаметра его опорной поверхности.

Величина несущей способности грунтов в таблице дана для глубины около 1,5 м. У поверхности она почти в 1,5 раза ниже.

Приведенные в таблице данные по несущей способности опоры не учитывают её увеличение за счет создания вокруг расширенной части опоры массива грунтобетона, возникающего после просачивания в поры грунта цементного молока (рис. 127). Просачивание цементного молока сквозь структуру грунта происходит за счет гидростатического давления, создаваемого бетонной смесью.

Рис. 127. Ореол грунтобетона вокруг опорной части фундаментного столба: 1 — опора; 2 — грунтобетон; 3 — граница промерзания; 4 — уплотненный грунт

Если грунтовой воды в скважине нет, то внедрение цементного молока в толщу грунта может происходить более чем на 6 см. В этом случае опора увеличит свою не–сущую способность почти–в 1,5 раза. При создании опор в песчаном грунте проникновение цементного молока может произойти более чем на 10 см, при этом несущая способность опоры увеличится почти в 2 раза (подбирая состав бетонной смеси, следует увеличить относительное содержание цемента и воды на 20%). Еще раз напоминаем, что в таблице 19это увеличение несущей способности опор не учитывается.

При наличии в скважине воды увеличение несущей способности опор произойдет в незначительной степени.

Замеры на строительной площадке, проводимые в процессе возведения двухэтажного каменного дома, показали, что на суглинистом грунте при высоком уровне грунтовых вод опоры фундамента с диаметром расширения 0,6 м от нагрузки в 6 тонн просели всего на 7…8 мм.

При такой высокой несущей способности даже две опоры, выполненные по технологии ТИСЭ,способны выдержать вес небольшого дома (рис. 128).
