Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Если обычные буры с прямолинейной режущей кромкой снимают с грунта стружку, то резцы бура ТИСЭ вспахивают грунт, на что требуется значительно меньших усилий.

Плуг не имеет подобных резцов, так как с ними он сильно зарывается в грунт и провернуть бур становится очень сложно. Кроме того, если при бурении цилиндрической скважины вращают бур по часовой стрелке, то при работе с плугом — в обе стороны.

Накопитель грунта не имеет внизу штыря, который традиционно существует на бурах по грунту. Средняя часть скважины не разрыхляется, а целиком поступает в накопитель грунта. Поэтому при бурении скважины не требуется сильно нажимать на бур: он сам достаточно свободно врезается в грунт. Его режущая часть напоминает головку бура, который используются любителями зимней рыбалки.

Накопитель грунта, обладая развитой боковой поверхностью, позволяет обеспечить прямолинейность и вертикальность стенок скважины. Его не уводит в сторону при попадании под резцы корней или камней.

Фундаментный бур оснащен одним плугом, расположенным сбоку (два плуга вручную и не стронешь), что создает при бурении несимметричную нагрузку, которая уравновешивается боковыми стенками накопителя грунта. Только при таком выполнении бура стало возможным сделать вручную расширение диаметром 60 см.

Перестановка плуга под различные диаметры расширения (60 и 50 см) осуществляется его переносом по одну или другую сторону от кронштейна навески. У плуга имеется дополнительная пара отверстий под расширение диаметром 40 см (рис. 136).

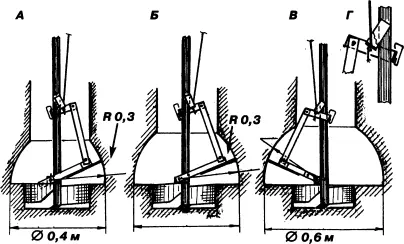

Рис. 136. Варианты навески плуга: А — при диаметре расширения 40 см; Б — при диаметре расширения 50 см; В — при диаметре расширения 60 см; Г — закрепление шнура на упоре

Рабочая головка бура достаточно эффективно работает на различных грунтах. На её базе в помощь застройщику разработаны дополнительные буры серии ТИСЭ.

Фундаментный бур ТИСЭ-2Ф

Для возведения легких ограждений или легких построек разработан фундаментный бур ТИСЭ-2Ф, позволяющий бурить скважину диаметром 20 см и делать расширение диаметром 40 или 50 см. Вес бура — 6,8 кг.

Бур на воду ТИСЭ–В. Диаметр скважины 20 см, раздвигается на 2,2 м, рабочая головка закреплена на штанге бура резьбовым соединением 3/4". Набирая вставку из 2 — 3водопроводных труб, соединенных между собой резьбовыми муфтами, можно удлинить штангу бура до 10 м (рис. 137, А).

Бур садовый ТИСЭ–С.Диаметр скважины 20 см, раздвигается на длину 1,1…1,9 м, вес 4,5 кг (рис. 137, Б).

Бур–развертка ТИСЭ–Р.На бур ТИСЭ–Ф (без плуга) навариваются резцы для расширения скважины до требуемого диаметра (не более 40 см). Создание скважин увеличенного диаметра выполняется в два этапа. Сначала бурится скважина диаметром 25 см с применением бура ТИСЭ–Ф, затем она используется как направляющее отверстие и расширяется буром ТИСЭ–Р (рис. 137, В).

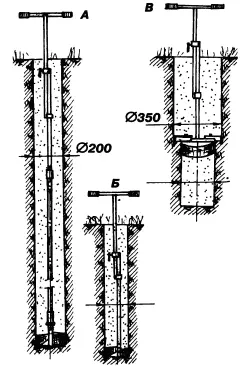

Рис. 137. Буры ТИСЭ (размеры в мм): А — бур на воду ТИСЭ–В; Б — бур садовый ТИСЭ–С; В — бур–развертка ТИСЭ–Р

После устройства обноски приступают к наметке центров будущих опор фундамента. Для этого надо натянуть нити по линии центров опор (рис. 133,138).В соответствии с рассчитайным шагом опор с применением отвеса намечают центры опор фундамента, куда забивают заметные небольшие колышки из дерева или металлического прутка. Точность указания центра опоры в боковом направлении — 1 см, а вдоль ленты–ростверка — 10 см.

Рис. 138. Разметка опор с использованием обноски

Пригласил на устройство фундамента двух работяг. Под моим контролем сделали обноску, наметили столбы. Своих забот у меня было много, поэтому оставшуюся часть работы я контролировал частично (проверял расширение опор внизу). Отлили опоры, приступили к разметке опалубки под ростверк. Оказалось, что линию опор по одной стороне дома они закосили на 20 см! В плане разбивка опор напоминала прямоугольную трапецию. Почему? "А там были корни деревьев", — объяснили невозмутимые жители Средней Азии.
