Контактный ключ прикладывается к считывателю, где происходит получение его уникального кода. Контроллер Z-5R ищет в своей памяти совпадающий код. И в случае успешной верификации снимает напряжение питания с замка на некоторое время.

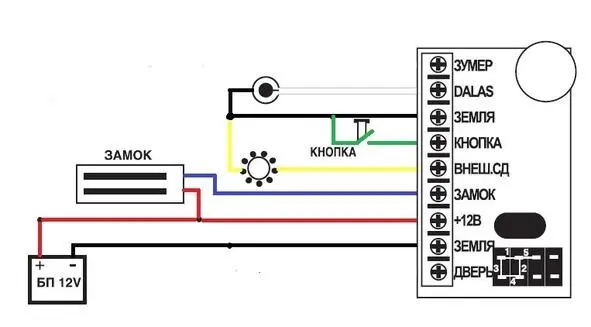

Схема замка на основе контроллера Z-5R

В данной схеме все провода я изобразил разными цветами не для красоты. Многие неопытные инженеры совершают одну и ту же ошибку: не рисуют цветовую схему разделки жил кабеля, и впоследствии путают провода при монтаже. Это приводит к неправильному подключению и поломкам оборудования. Главный принцип, который вам следует усвоить, написан в рамочке.

В компании «Видеозащита.ру» для обучения помощников инженеров применяются специальные стенды. Их основное достоинство в наглядности. Когда все элементы перед глазами – новичку легче понять логику работы схемы. Серьезная организация не может позволить себе выпустить к клиенту специалиста, который плохо разбирается в теме задания. Поэтому так основательно и проводится подготовка.

Изучая данную книгу в домашних условиях, собирайте все схемы на столе до начала монтажа. Это увеличит наглядность и поможет избежать ошибок. Всегда применяете этот подход, если делаете что-то впервые.

Теперь давайте перейдем к программным возможностям автономного контроллера Z-5R. Не пугайтесь, вам не придется браться за компьютер и изучать языки программирования. Контроллер в этом плане прост, но требует внимательности. Программирование начинается уже в момент подачи напряжения питания, Z-5R издает пищащие звуки в течение 16 секунд. Это говорит о том, что его память пуста. Если в этот момент времени коснуться считывателя ключом, то контроллер запомнить его как мастер-ключ. Это специальный ключ, предназначенный только для программирования. В этом его особенность. С помощью мастер-ключа можно программировать время, в течение которого замок остаётся открытым, простые ключи, блокирующие ключи и режимы работы контроллера. Единственное, что мастер-ключ не может – это открывать замок. Даже не пытайтесь это делать.

Однажды я устанавливал систему контроля доступа с электромагнитным замком в одной транспортной компании. Закончив работу, передал мастер-ключ начальнику цеха. Объяснил, как пользоваться и с чистой совестью уехал. Спустя примерно месяц, он позвонил мне и пожаловался, что любой желающий своим ключом может открыть замок и пройти. Система контроля доступа пропускает всех без препятствий. Причина оказалась в невнимательности начальника цеха. Он программировал контроллер и случайно перевел его в режим «Accept», который применяется для записи всех подносимых к считывателю ключей, и при этом происходит срабатывание на открывание двери.

Посмотрите на блок перемычек, он размещен справа внизу контроллера. С его помощью программируются следующие функции: выбор типа замка между электромагнитным или электромеханическим, добавление простых контактных ключей, стирание памяти контроллера и режим «триггер». Обсудим некоторые из них подробнее.

Воспользоваться любой из функций можно таким образом: выключить питание контроллера, поставить перемычку в нужное положение и подать питание. Например, вы допустили такую же ошибку, как и начальник цеха. Что делать? Придется удалить все ключи из памяти контроллера, а записать только те, которые должны открывать замок. Чтобы стереть память надо, выключив питание, поставить перемычку в положении 2, и подать питание. Добавить новые ключи можно с помощью мастер-ключа или перемычки в положении 3.

В паспорте для контроллера Z-5R можно прочитать более подробную информацию о его функциях.

Как простые детали могут вызывать затруднения? Могут, еще как. Обученный вроде бы сотрудник начинает «плавать», как только ему попадается деталь, немного отличающаяся о того, что он видел на занятиях. Рабочий день уже давно закончен, а он все еще на объекте. Никак ему не разобраться, как подключить четыре провода. Поэтому будем разбираться в особенностях считывателей.

Общая деталь у всех подобных устройств – это центральный контакт, провод. Он всегда подключается к клемме «DALAS» контроллера Z-5R. Это основной контакт, отвечающий за передачу данных.
