Григорий Пунегов - Секреты монтажа охранных систем

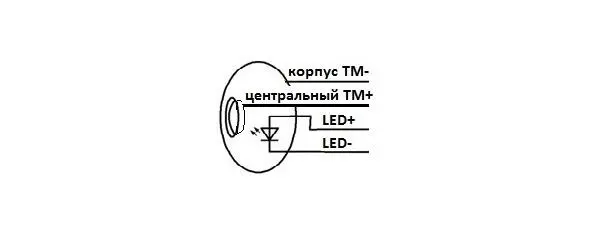

Контроллер Z-5R работает по протоколу Touch Memory. Поэтому мы и начнем со считывателя, который имеет такое же имя. Он показан на рисунке справа. ТМ+ это центральный контакт, а ТМ-корпус, подключается к минусовому проводу питания. В некоторые модели считывателей для индикации встраивают светодиод. Он мигает, показывая, что информация с ключа прочитана. Контакты питания светодиода на рисунке: LED- и LED+. Схема подключения индикации является аналогичной для считывателей, которые мы рассмотрим далее в этой главе. Плюсовой контакт светодиода подключается к клемме «ВНЕШ. СД», а минусовой к клемме «ЗЕМЛЯ».

Считыватель Touch Memory

Другие считыватели, предназначенные для работы по протоколам отличным от Touch Memory, должны поддерживать его эмуляцию. Иначе невозможно их совместное функционирование с контроллером Z-5R. Например, считыватель бесконтактных карт CP-Z2L эмулирует протокол Touch Memory, если подключить синий и черный провода к клемме «ЗЕМЛЯ», а белый провод к клемме «DALAS». Некоторые учащиеся, подключив все как выше описано, удивляются, что схема не работает. Отличие считывателя Touch Memory от CP-Z2L в том, что последнему для функционирования нужно еще и электропитание. Осталось подключить красный провод к клемме «+12В». И – ура! Работает!

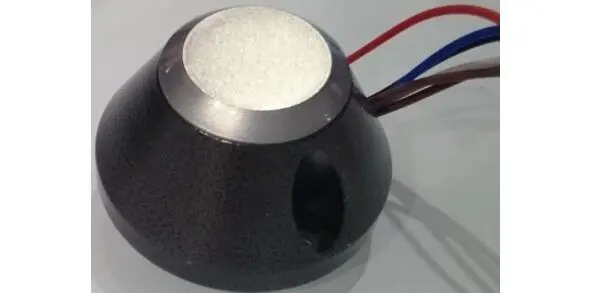

Считыватель CP-Z2L

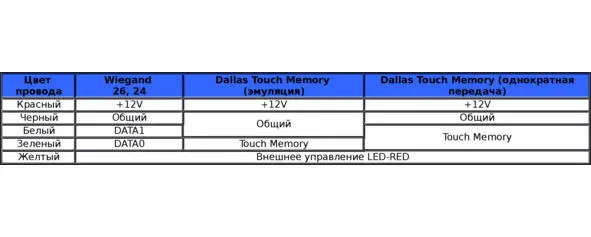

Аналогичным способом к контроллеру Z-5R можно подключать и другие считыватели. В инструкциях к этим приборам приводятся таблички, в которых указано какие провода нужно соединить, чтобы эмулировать протокол Touch Memory. Пример такой таблицы взятой из инструкции к считывателю CPZ-2 Mifare показан ниже. В третьем слева столбике приведена схема разделки жил кабеля для подключения к контроллеру Z-5R с эмуляцией протокола Touch Memory.

Переходим к следующему типу устройств, непосредственно отвечающих за запирание.

Большая часть проблем безопасности в настоящее время решается с помощью запорных устройств разных типов: дверные ригели, замки электромагнитные и электромеханические, защелки. Правительство России четко осознает необходимость оснащения такими устройствами государственных учреждений. Они часто являются заказчиками соответствующих услуг в нашей компании. Крупные частные компании, особенно банки, тоже не отстают в этом плане.

Обращения обычных людей, которые работают специалистами или руководят фирмами, инициируются с появлением серьезных проблем. Например, люди закрывают на электрозамки этажные холлы уже после того, как произошла серия нескольких квартирных краж.

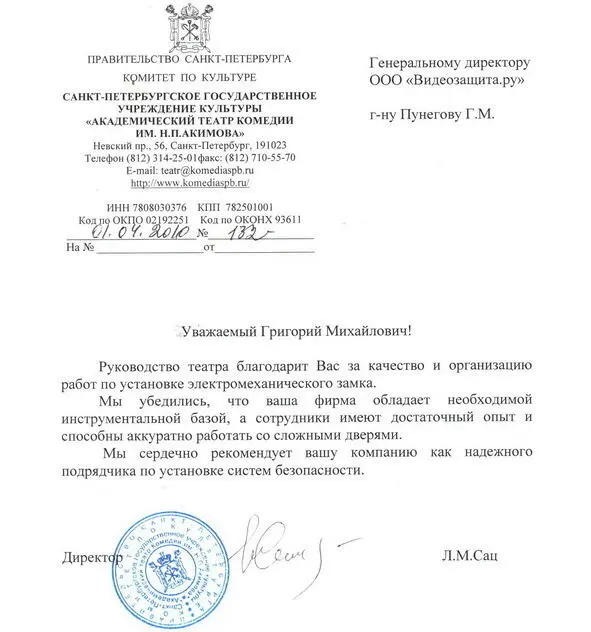

В моем опыте есть одна печальная история. В 2010 году сотрудники компании «Видеозащита.ру» устанавливали замки в государственном театре Комедии имени Н. П. Акимова. Тогда руководил учреждением Леонид Сац, который и дал нам прекрасную рекомендацию, после завершения работ. Текст документа приведен на следующей странице.

Спустя год Леонид Сац погиб в результате ограбления в подъезде собственного дома. По похожему сценарию произошли самые резонансные преступления 90-х. Помните, покушения на журналиста Влада Листьева и политика Галину Старовойтову? Парадная – это идеальное место для воров и убийц, если оно не оборудовано никакими средствами безопасности, если нет консьержа, нет света.

Перейдем к конкретике, к технологии монтажа замков и оптимальному расположению элементов системы контроля доступа.

Рисунок монтажа электромагнитного замка
