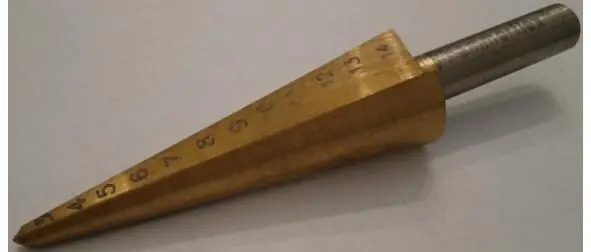

В системах безопасности часто возникает необходимость делать большие отверстия, например: 20 мм или 35 мм. В таком формате сверление листовой стали очень удобно делать ступенчатыми или конусовидными сверлами. Область их применения – это сверление и расширение сквозных отверстий. Режущие кромки прекрасно расширяют отверстия. Например, нужно сделать отверстие диаметром 13 мм. Тогда сначала просверлим металл сверлом 3 мм, а затем расширим получившуюся дырочку с помощью конического сверла.

Некоторые типы электромеханических замков требуют высверливания широкого отверстия для установки цилиндра. Например, накладной замок ISEO имеет установочное отверстие под цилиндр 35 мм.

Специальная кольцевая пила может быть применена для создания такого отверстия. Этим инструментом можно делать отверстия от больших до огромных. Маленькие и большие зубчики на ее режущей поверхности чередуются. Это сделано, чтобы обеспечить высокую скорость проведения работ. Зубчики пилы, так же как и сверла, необходимо смазывать машинным маслом для охлаждения. Если этого не делать, то они сломаются и сотрутся очень быстро. Диаметр центрального сверла в таких пилах 5—6 мм. Поэтому используйте выше описанную технологию для подготовки отверстия под него.

Нанесение резьбы

Резьба делается с помощью набора метчиков. Метчик – это цилиндрический режущий инструмент с нанесенным на внешней поверхности профилем резьбы, с канавками для отвода стружки. Пересечение канавки с витками резьбы образует режущую кромку метчика, которая и снимает стружку при нарезании резьбы.

Набор метчиков для нарезания резьбы вручную обычно состоит из трёх (реже – из двух) инструментов – для черновой, промежуточной и чистовой обработки. Отличаются эти метчики метками рядом с обозначением резьбы – это либо цифры I, II и III или горизонтальные риски (одна, две или три). На фото ниже показан рабочий набор метчиков, где отмечены: I – для черновой резьбы (используется первым) и без отметок – чистовой.

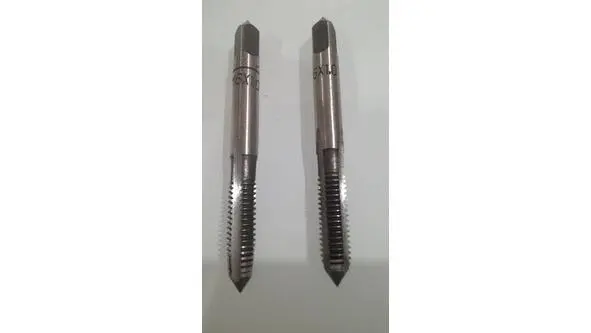

Фото набора из двух метчиков

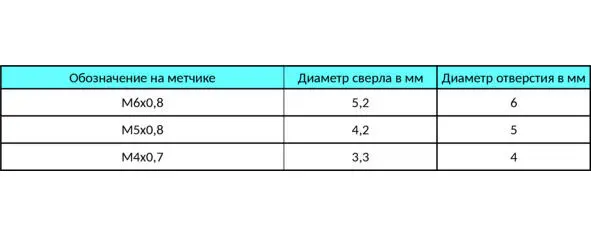

Хорошая, полная резьба получится только тогда, когда правильно применен набор метчиков и подобрано сверло. В таблице ниже приведены некоторые примеры соответствия: метчика, сверла и конечного отверстия с резьбой.

В таблице приведены справочные величины. Теперь давайте вернемся к примеру из пункта «Сверление». Допустим, для крепления замка нам нужно отверстие с резьбой для болта диаметром 6 миллиметров. Тогда берем сверло диаметром 5,2 миллиметра – сверлим. С помощью набора метчиков М6х0,8 нарезаем резьбу. В результате получаем отверстие диаметром 6 миллиметров и качественной резьбой с глубиной 0,8 миллиметра.

В заключении к этому разделу добавлю, что, исходя из моего инженерного опыта, делать красивый и качественный монтаж очень сложно. Особенно, если какое-то изделие создается впервые. В этом случае конструкторская документация не очень точна, а инженеры-монтажники не имеют достаточного опыта сборки. Работая на заводе, я видел и криво сляпанные изделия, и аппараты, про которые можно с гордостью сказать: «Образцово сделано!».

Теперь давайте перейдем к подробному изучению монтажа систем контроля доступа. Начнем изучение этого вида средств безопасности с основных элементов их конструкции.

Состоят такие системы из множества элементов: реле, контроллеров, считывателей, кнопок, ключей. В данном разделе мы подробно рассмотрим все детали.

Первое, с чего начинается обучение новичков в нашей компании – это электромеханическое реле. Многие говорят, что уже знакомы с данным устройством. Возможно, и вы что-то слышали о нем. Однако, опыт дальнейшего прохождения учебной программы показывает, что у многих учащихся знакомство с ним шапочное. В нашем деле нужно достаточно глубокое и ясное понимание принципа работы данного устройства.
