Реле́ – это электрическое или электронное устройство, предназначенное для замыкания и размыкания различных участков электрических цепей.

В 1832 году русский инженер Шиллинг П. Л. изобрел телеграф, в составе которого функционировало первое в истории реле. Он первым в мире доказал возможность практического применения электромагнитных явлений для нужд связи и открыл путь для работ Морзе, Кука и Уитстона.

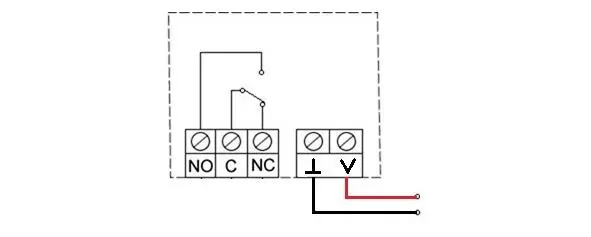

Рисунок клеммных колодок и устройства реле показан ниже.

Рисунок устройства реле

Обозначения на схеме:

Контакты питающего напряжения V (плюс) и «земля».

NC – нормально закрытый контакт, то есть замкнутый при отсутствии напряжения питания на реле.

NO – нормально открытый контакт, то есть разомкнутый при отсутствии напряжения питания на реле.

C – общий контакт.

Принцип работы реле: при подаче напряжения на клемму V и «земля», контакты NO и С замыкаются, а контакты NC и C размыкаются. Например, необходимо произвести нажатие кнопки. Мы можем нажать ее по старинке – пальцем, при этом внутри кнопки замыкаются контакты. Автоматизировать этот процесс способно реле. В этом случае к контактам NO и С подключаются провода, выходы от кнопки. Их замыкание будет происходить при подаче напряжения на клемму V и «земля».

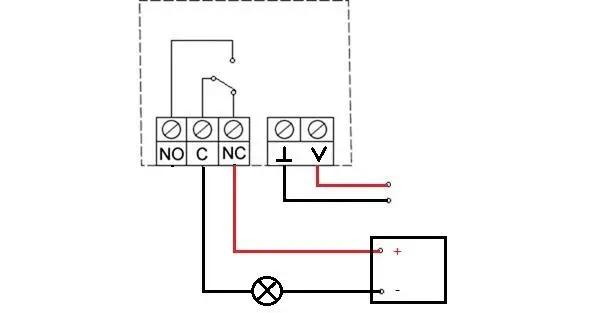

Приведу еще один пример для иллюстрации работы реле. Допустим, на этот раз, нужно автоматически снять напряжение питания с какого-нибудь прибора. Посмотрите, пожалуйста, на схему справа. На ней лампа подключена к блоку питания через нормально закрытый контакт реле. В этом случае при подаче напряжения на клемму V и «земля», контакты реле NO и С размыкаются, снимая напряжение с лампы.

Схема подключения лампы через реле

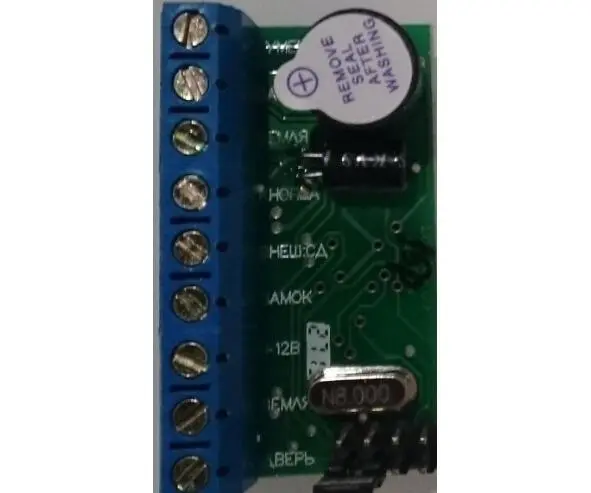

Контроллер – это устройство ввода и управления, которое отвечает за открывание и закрывание электрического замка. Контроллер Z-5R представлен на фото ниже. Данный прибор имеет множество программируемых функций, звуковую индикацию открывания замка в виде прерывистого пищащего звука. К синей клемме могут подключаться следующие устройства: электромеханическая защелка или замок, электромагнитный замок, считыватель ключей, кнопка открывания замка, блок питания, внешний зуммер, датчик открытой двери.

Контроллер Z-5R

Принцип работы данного устройства следующий: В его внутреннюю память записывают электронные ключи. Люди в разговорной речи используют разные их названия: ключ от домофона, «пипка», «магнитный ключ», «контактный ключ», «таблетка», кнопка и т. д. Однако всё это относится лишь к одному устройству, использующему технологию контактной памяти – контактному ключу. В простейшем случае это энергонезависимая память, размещаемая в металлическом или пластиковом корпусе. Данные сохраняются в ней как уникальный набор цифр. Количество кодовых комбинаций более 280 трлн. Память мгновенно активизируется в момент контакта со считывателем и, практически сразу, осуществляется операция считывания. Контроллер, получив уникальный набор цифр контактного ключа, ищет в своей памяти совпадающий код.

Функции контроллера Z-5R:

– Управление типом замка (электромагнитный / электромеханический);

– Управление временем открывания замка;

– Индикация открывания замка с помощью пищащего звука;

– Запоминание электронных ключей.

Взгляните на схему на основе контроллера Z-5R. Это простая система контроля доступа, организующая двухсторонний проход через закрытую на электромагнитный замок дверь. В одну сторону можно пройти, нажав кнопку, а в другую сторону – прислонив ключ к считывателю. Контроллер Z-5R является центральным элементом схемы. Все детали: кнопка, светодиод, блок питания, считыватель и электромагнитный замок подключаются к нему. Принцип работы схемы следующий:

Система контроля доступа оснащена блоком питания, который поддерживает ее работоспособной, подавая электричество. Нажатие на кнопку дает сигнал контроллеру о снятии напряжения питания с замка на некоторое время. В этом промежутке времени Z-5R сигнализирует, издавая пищащие звуки.
