Григорий Пунегов - Секреты монтажа охранных систем

В результате провод обретает элегантный наконечник, см. фото ниже. Гильза должна сидеть крепко. Проверьте это, пожалуйста, потянув за нее, если она соскользнет, то операцию обжима повторите.

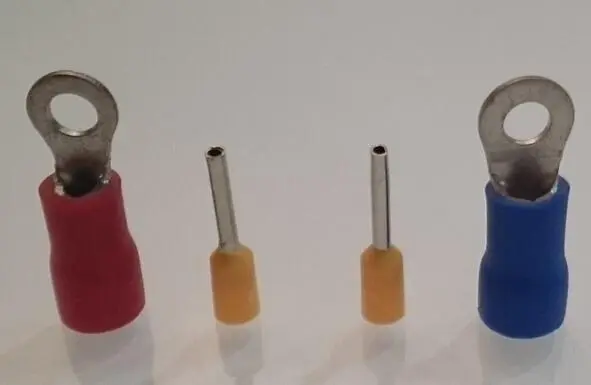

Как видно на фото гильзы отличаются друг от друга размером и диаметром. Каждая из них рассчитана на определенное сечение провода. Например, кабель имеет сечение 0,22 квадратных миллиметра, подходящая к нему гильза имеет сечение 0,5 квадратных миллиметра. Провод легко войдет в нее, далее гильза обжимается, расплющиваясь, крепко садится на оголенный конец кабеля (см. фото справа выше). Фото слева демонстрирует наконечник, дополнительно обработанный термоусаживаемой трубкой. Это придает еще большую прочность. Обсудим этот материал более подробно в следующем пункте.

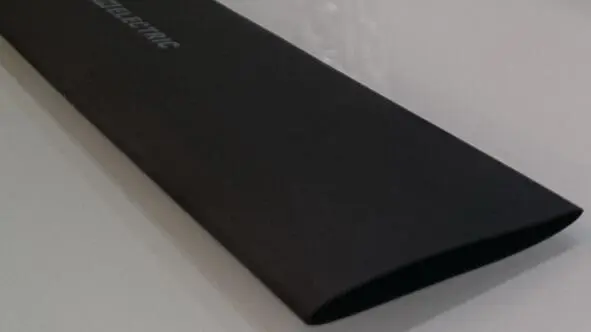

Высокое качество и долгий срок службы системы безопасности невозможны без применения современных изоляционных материалов. О том, как это делать, мы и поговорим в этой части повествования.

Преимущества данного изоляционного материала следующие:

– Не рассыхается в отличие от изоленты;

– Имеет широкую область применения;

– Качественно изолирует, минимально увеличивая сечение провода;

– Термоусадка с клеевым слоем изолирует и герметизирует.

Термоусадка надевается на провод, на место скрутки. Затем нагревается любым способом, например, с помощью строительного фена или обычной зажигалки. Обращаю ваше внимание, что не нужно жечь термоусадку, а только нагревать. Тогда данный материал, плотно обхватывая кабель, бережно садится. Замечу, уважаемый читатель, что не усаживается она до любого диаметра провода. У данного материала есть коэффициент усадки. В качестве пояснения рассмотрим такой пример. Провод имеет сечение 0,25 квадратных миллиметра, подходящая к нему термоусадка имеет сечение 0,5 квадратных миллиметра с коэффициентом усадки равным 2. В этом случае данный материал усохнет под воздействием тепла и плотно сядет на кабель.

Термоусадка с клеевым слоем изолирует и герметизирует, а так же делает место изоляции более прочным. Наиболее подходящая область применения – это изоляция наконечников и разъемов. Именно в этих местах нужна дополнительная прочность.

Данный материал качественно изолирует и имеет широкую область использования, прост в применении. Однако, изолента обладает и серьезными недостатками. Во-первых, уже через несколько месяцев она рассыхается и перестает плотно сидеть на кабеле, что существенно ухудшает изолирующие свойства. Во-вторых, изолента сильно увеличивает сечение провода. Очень часто при ремонтах систем безопасности обнаруживается, что поломка возникла в результате потери контакта. И это следствие старой, рассохшейся изоленты.

Специалисты компании «Видеозащита.ру», применяют изоленту, на сегодняшний день, лишь как вспомогательный изоляционный материал. В основном в работе применяется термоусадка.

Данный способ изоляции проводов имеет узкую область применения. Используется в местах, где нет возможности задействовать другие материалы. Например, в случае, когда изоляция повреждена прямо на выходе кабеля из устройства. В этом месте не будет держаться изолента или термоусадка. Поэтому в данном случае оправдано применение клея.

Уважаемый читатель, ниже я расскажу вам о прокладке кабеля открытым способом, в гофре, кабельном канале и скрытым способом. Мы затронем и принципы внешнего и внутреннего размещения оборудования.

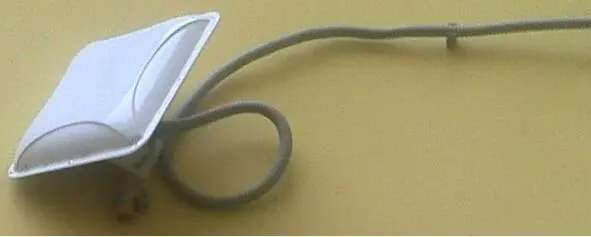

Неправильный монтаж GSM антенны

На фото выше показан монтаж GSM антенны на стене дома. Я специально сделал фотографию этого безобразия на одном из объектов, чтобы показать вам, как не надо делать. Посмотрите, как подведен кабель к антенне. Он уложен так витиевато, что вызывает массу ассоциаций. Например, может показаться, будто бы к антенне приделали ухо Чебурашки. Еще это напоминает мне лассо, которое пытается набросить индеец.
