Правильный монтаж кабельной трассы

Кабели проложены ровно, все изгибы строго под прямым углом. Это образец того, как надо делать эту работу. Что я могу сказать? Данный монтаж был продуман и качественно выполнен. Сравнивая эти два примера, не трудно догадаться, где действовала рука настоящего мастера.

Разумеется, сфотографировав антенну, я потребовал от нашего монтажника переделать работу. Объяснив, как это должно быть в результате. Многим монтажникам не хватает опыта. Я делаю такой вывод, когда хожу по улицам города Санкт-Петербурга и часто обращаю внимание на подобные недоразумения на стенах домов.

Итак, основные принципы прокладки кабельной трассы:

– она должна быть ровной;

– применяйте не менее 3-х точек крепления на каждый метр;

– все изгибы делаются под прямыми углами или по радиусу (см. фото ниже).

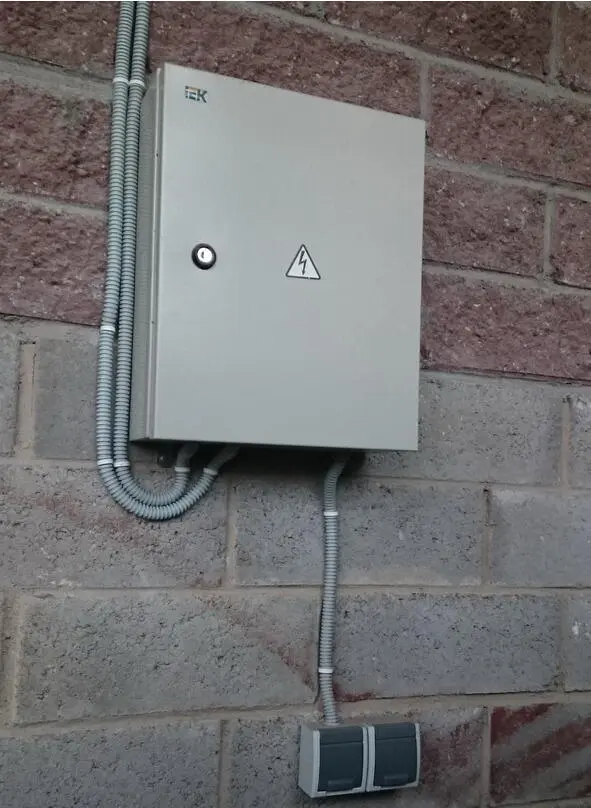

Фото захода кабеля в щит по радиусу

Если кабельная трасса строится на основе кабельного канала, то добавляется еще один принцип – это подгонка стыков. На фото ниже показан участок кабельного канала, стыки которого идеально подогнаны.

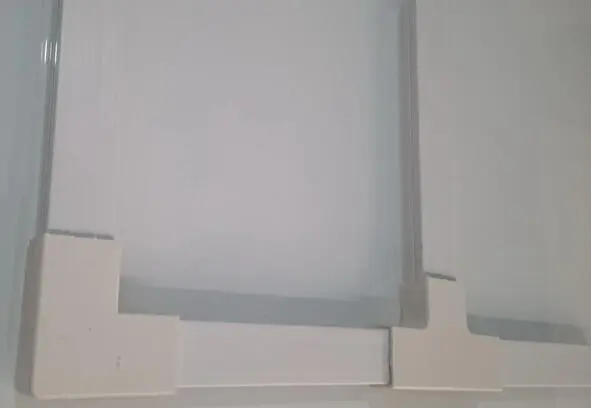

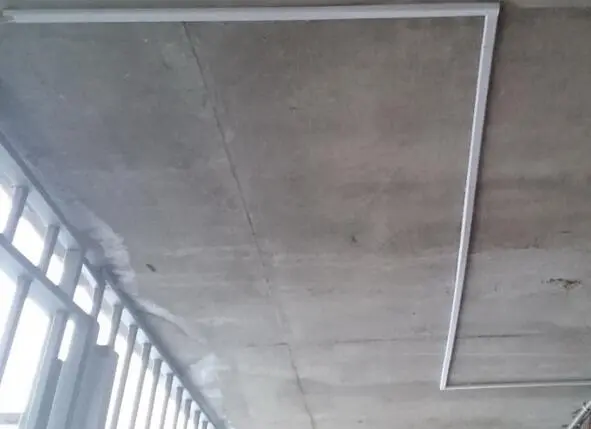

Фото участка кабельного канала

Это сделано с помощью заглушек L- и T-образной формы (см. фото ниже).

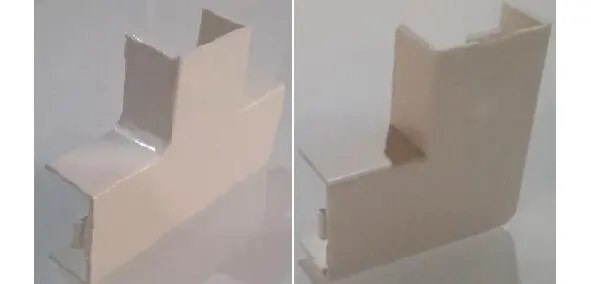

Фото заглушек Т- и L-образной формы

На практике часто оказывается, что их нет, найти бывает сложно. Что делать в этом случае? – спросите вы.

Можно обойтись без заглушек. Например, использовать изоленту или скотч такого же цвета, как и кабельный канал. Наклейте его в месте стыка, и получится почти так же аккуратно как с заглушкой.

Открытым способом кабель крепиться с помощью специальных пластиковых скоб с гвоздиками. В случае монтажа на бетонную или кирпичную стену, вначале делается отверстие. Затем в него вбивается деревянный дюбель, и на нем закрепляется скоба. При таком способе прокладки делайте больше 3-х точек крепления на метр, иначе кабель будет провисать.

Монтаж кабеля в гофре производится с помощью стяжек, клипс или дюбель-хомутов. Несколько слов о каждом типе крепежа. Стяжками кабель можно прикрепить, например, к какой-нибудь несущей конструкции. Клипсы имеют более универсальное применение. Ими можно крепить к любому типу стен. Единственное что нужно соблюдать – это соответствие размера клипсы и гофры. Например, последняя имеет диаметр 18 мм, тогда и клипсы должны соответствовать. Это же необходимо и для дюбель-хомутов. Последний легок в применении, но надежно закрепляет только на твердых стенах из бетона. А на других типах стен сделанных из более мягких материалов, например, газобетона, так лучше не крепить. Дюбель-хомут держать не будет.

Теперь давайте перейдем к способам размещения оборудования возможны при монтаже систем безопасности:

– Внутреннее, например, в монтажных боксах, коробках и т.д.;

– Внешнее, например, на стене дома.

Электрооборудование в ходе своей работы выделяет тепло. Чтобы избежать нестабильности в функционировании техники надо исключить ее перегрев. Оборудование внутри монтажного шкафа размещается не друг на друге и не вплотную. Важной составляющей размещения является еще и вентиляция. Воздух должен свободно проходить между деталями, охлаждая их, отводя выделяемое ими тепло. Это очень важно, потому что все компоненты рассчитаны производителем на работу в определенном температурном диапазоне.

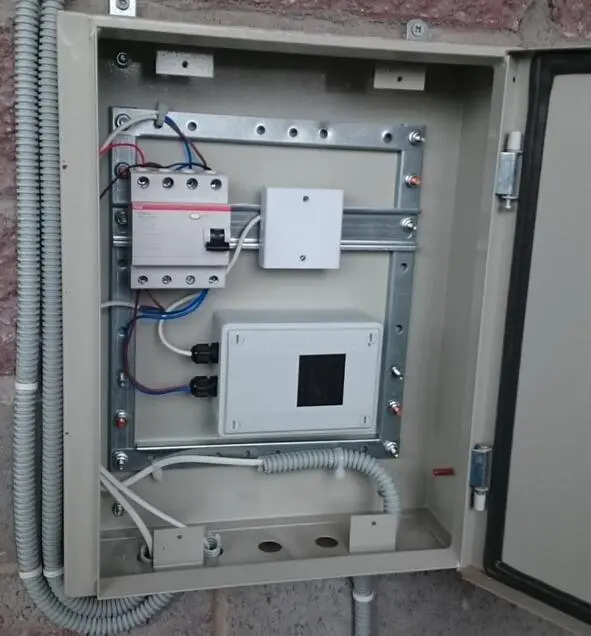

Фото правильного размещения оборудования

Приведу вам пояснительный пример. Допустим, ваш монтажный шкаф недостаточного размера для установки нужного количества деталей, поэтому они тесно размещены в нем.

Представьте себе летний день. Жара. Воздух сильно нагрет. И к этому теплу еще добавляется нагрев аппаратуры. Температура деталей легко достигает заявленного производителем верхнего предела, поднимается еще немного выше. Аппаратура начинает работать нестабильно, доставляя вам неприятности и хлопоты.
