Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Фото 79.

В отличие от радио, световой канал связи практически полностью защищён от перехвата, если в качестве источника света в сигнальном устройстве используется инфракрасный или лазерный излучатель с оптическим устройством для визуального приёма и передачи информации.

На море такая связь возможна в пределах прямой видимости, но известны случаи, когда сигнальщики кораблей проводили связь и вне прямой видимости — отражением сигналов прожектора от облаков (см. также фото 102 в главе «США»).

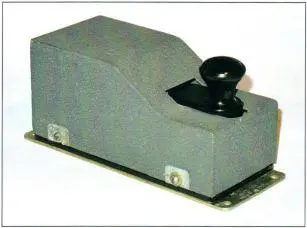

Этот ключ (фото 80) мало чем отличается от других учебных ключей, но представляет значительный интерес тем, что выпущен он во время Великой Отечественной войны и снабжен шильдиком изготовителя «3-Д ЭЛЕКТРОПРИБОР МОСКВА».

Фото 80.

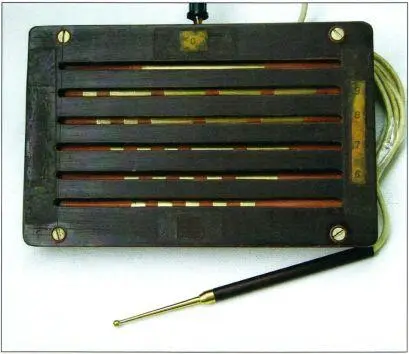

Во время войны требовались такие устройства для работы кодом Морзе, которые могли обеспечить скрытность ведения радиопередач и скорость. Особую значимость это приобрело во время работы с территорий, подконтрольных противнику. Самое простое устройство, которое отвечало в некоторой мере этим требованиям — это «спичка» . Название своё оно получило из-за внешнего сходства латунного щупа со спичкой и способа передачи чирканьем (фото 81).

Фото 81.

Передавались только короткие цифровые сообщения. Для передачи цифры достаточно было быстро чиркнуть щупом по соответствующей канавке.

Подобное устройство было сконструировано ещё в 1850 году в Германии Фридрихом К. Герке (Friedrich Clemens Gerke — 1801 — 1888 гг.).

Скорость передачи отдельно взятой цифры могла достигать 1000 знаков в минуту. В качестве радиомаскировки использовался метод, называвшийся «маскировка паузой». После каждого переданного знака радист выдерживал паузу в несколько секунд.

При всей простоте «спички» радист в случае необходимости мог передать базовой станции сигнал «Работаю под контролем противника», всего лишь изменив направление движения щупа при передаче цифр 0 или 5, в контактных канавках которых, ближе к одному из их концов, имелся тонкий разрыв. Нормально 0 и 5 передавались только справа налево, а значение «тревога» они принимали в случае передачи слева направо. Этот разрыв (фото 82) в переданном знаке распознавался на экране панорамного устройства приёмной аппаратуры базовой станции.

Фото 82.

Известно, что к 1944 году радиоконтрразведка спецслужб Германии имела на вооружении радиосредства, позволявшие выявлять передачи, продолжительность которых была больше трёх секунд.

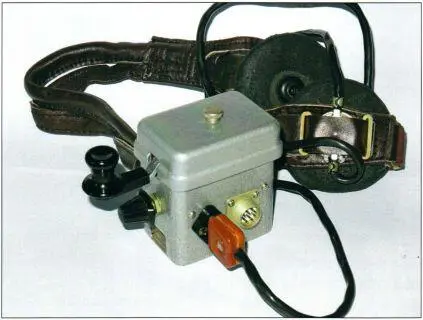

Ключ(фото 83) из учебно-тренировочного комплекта радиосвязи подразделения специального назначения. 1980-е гг.

Фото 83.

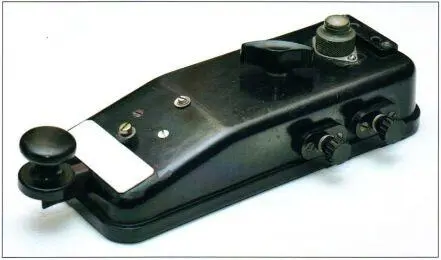

Ключ(фото 84) выпускался на Украине заводом телеграфной аппаратуры в нескольких модификациях для армии и флота, а также в Москве заводом МЗ-СЭП-СССР.

Фото 84.

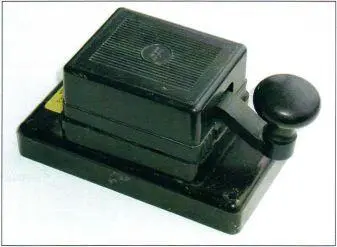

Модель КМ— без искрогасящего фильтра (фото 85).

Основание ключа и крышка выполнены из термостойкого пластика.

Фото 85.

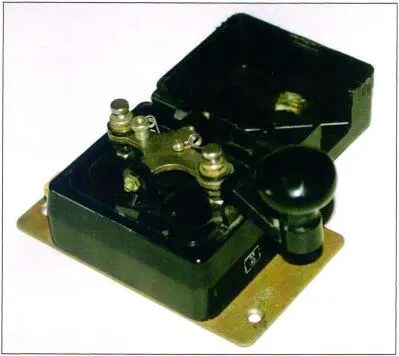

Модель КМ-Ф(фото 86) с искрогасящим фильтром в основании ключа.

Фото 86.

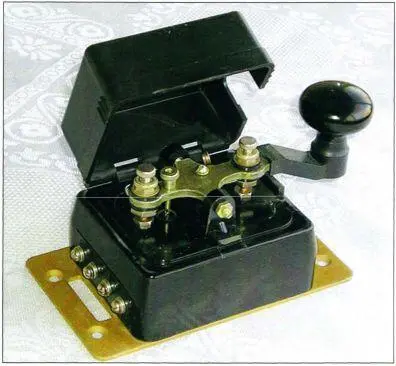

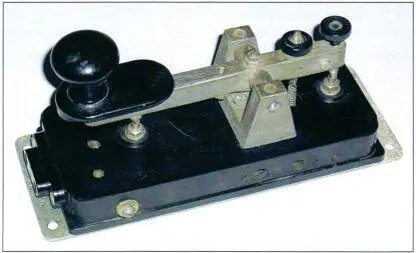

Ключи для ВМФ СССР(фото 87 — № 11928, 1955 г., фото 87а — № 10978, 1959 г.) в механическом отношении очень надёжны, легко регулируются и имеют защитную металлическую крышку.

Размеры рабочих частей ключа в основном повторяют размеры ключа «С & Г» (Siemens & Halske).

Фото 87.

Фото 87а.
