Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

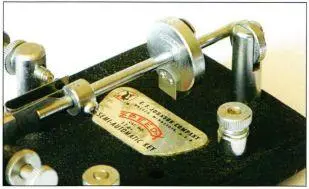

Фото 44.

Фото 45.

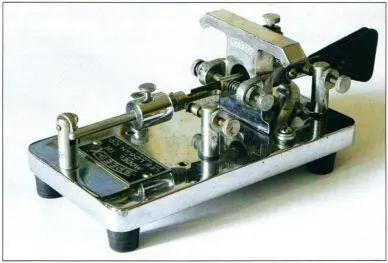

Последние модели Джонсона имели более тяжелое хромированное основание. В 1972 году Джонсон продал «Wm. Nye Company» всё радиолюбительское производство, что и положило конец «SPEED-Х»...

SPEED-X 515(фото 46).

Фото 46.

Professional Model SPEED-X 501(фото 47).

Фото 47.

Для удобства переноски несущая рамка сделана Т-образно.

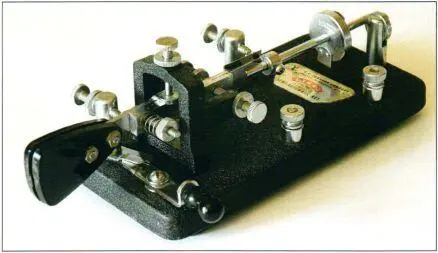

Professional Model SPEED-X 502(фото 48).

Фото 48.

Одна из ранних — 1920-е гг.— версий с хромированным основанием.

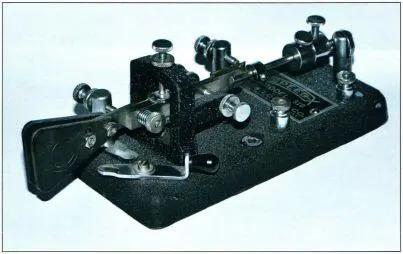

SPEED-X Model 114—115 E.F. Johnson Со.(фото 49).

Фото 49.

Эта модель ключа несколько легче, по сравнению с другими, поэтому при работе приходится придерживать его или привинчивать к столу.

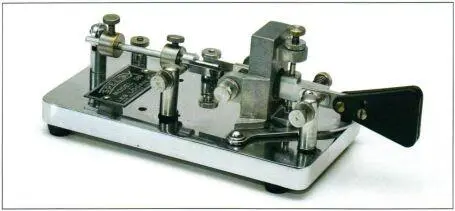

SPEED-X 500(фото 50).

Фото 50.

Вариант модели 501 (1935 г.) на хромированном основании, но без Т-образной несущей рамки.

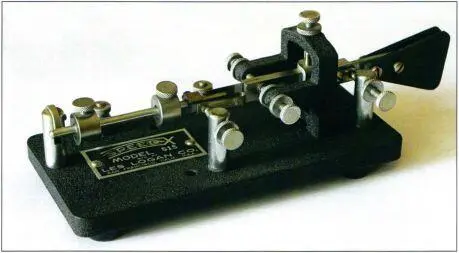

SPEED-X model 510 Les Logan(фото 51).

Фото 51.

Модель «карманного» формата «Junior». Со знаком «SPEED-Х» производились не только BUG, но и обычные ключи Морзе.

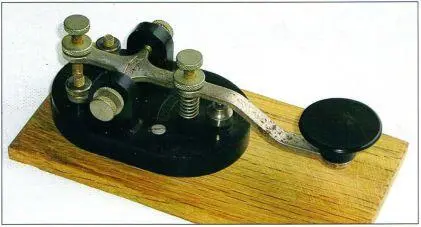

SPEED-X RADIO KEY Les Logan(фото 52).

Фото 52.

Выпускался в течение нескольких лет как на пластиковом, так и на металлическом основании. В основу конструкции положен «Bunnell Triumph».

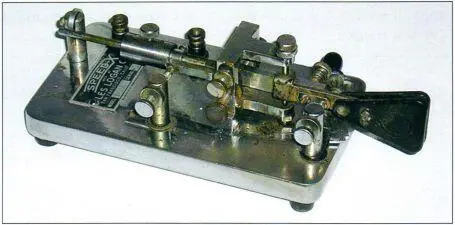

SPEED-X Les Logan(фото 53).

Фото 53.

Полностью хромированный ключ с замыкающим контактом.

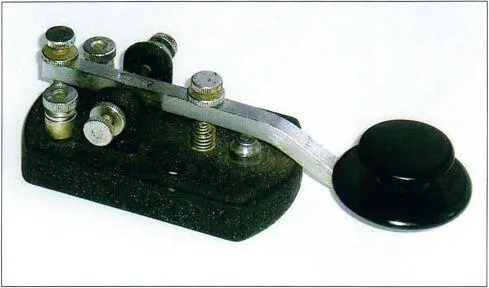

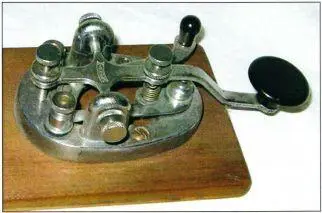

SPEED-X Les Logan H-15.681(фото 54).

Фото 54.

Ключ имеет металлическое крашеное основание и головку, т.н. «skirted-knob» — «кнопка с юбочкой», типичную для работы на искровых передатчиках.

Вторая ручка BUG — правая — это знак, указывающий на то, что данный ключ, с большой вероятностью, использовался во время войны.

Дело в том, что такая модификация BUG стала просто необходима, а причин этому было несколько. Главное — «почерк» в передаче радиста. Например, одному радисту свойственно при передаче удлинять второе «тире» в букве «Щ»,

т.е. - — - - — , другому — укорачивать последнее «тире» в цифре «1»,

т.е. - — — — — или удлинять второе «тире» в цифре «7»,

т.е. — — - - - -.

Вариантов почерковых особенностей очень много.

Выявление этих особенностей было одной из важнейших задач радиоконтрразведки Гестапо. По ним можно было с весьма высокой степенью достоверности определять местоположение или перемещение войсковых частей или групп.

Так вот вторая ручка на BUG позволяла передавать последовательность «тире» с равномерностью, близкой к автоматической передаче. Почерковые признаки устранялись практически полностью, значительно улучшалось качество передачи и повышалась скорость.

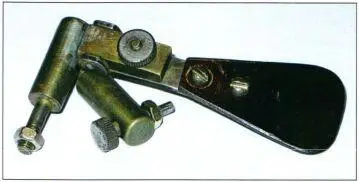

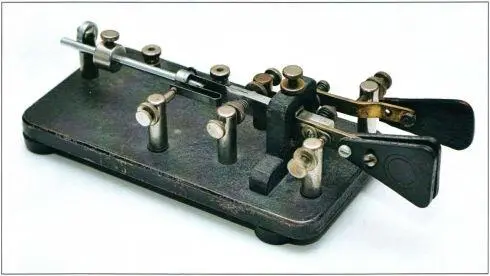

Такие «двурукие» полуавтоматы наиболее эффективно применялись в спецрадиослужбах СССР и ещё многие годы — до конца 80-х — после войны. Вторую ручку (фото 55а, 55б), как правило, приделывали к уже имеющемуся BUG (фото 55-58).

Фото 55.

Фото 55а.

Фото 55б.
