Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

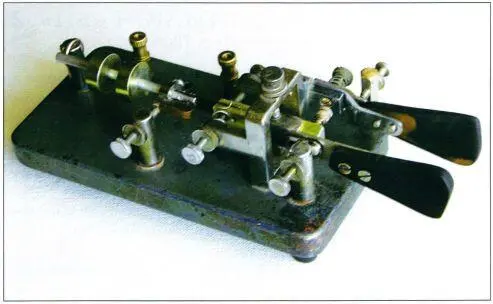

Фото 56.

Фото 57.

Сделан в СССР в начале Великой Отечественной войны для использования на линиях связи специальных радиослужб. В ограниченном количестве телеграфные ключи во время войны выпускал Московский завод «Электроприбор».

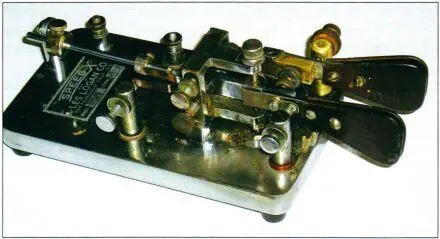

Vibroplex Original De Luxe(фото 58).

Фото 58.

Модифицированный, был одним из инструментов радиоспециалиста ГРУ МО СССР, выполнявшего специальные задания в 80-е годы.

(«В» — Валерий «П» — Пахомов).

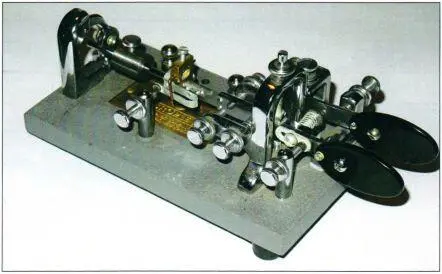

Идея использования второй ручки нашла ещё более расширенное применение в разработке комбинированного телеграфного ключа «ВП 1» (фото 59).

Фото 59.

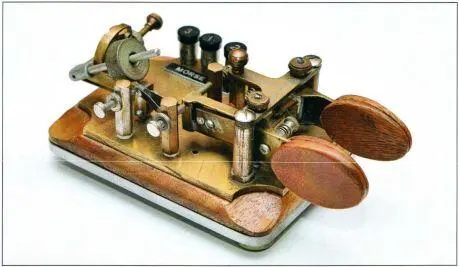

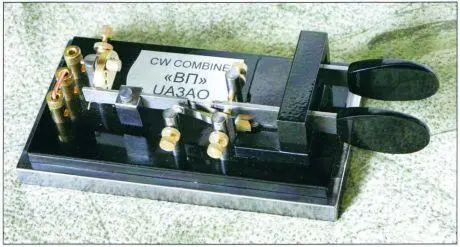

Многолетняя — более 50 лет — практика работы автора на различных ключах и устройствах для передачи сообщений кодом Морзе привела к разработке и созданию комбинированного инструмента, на котором можно работать как правой, так и левой рукой, без каких-либо подстроек, разве что зазора между контактами. Фото 59 — рабочий макет автора, на основе которого ключ «ВП» (фото 60) профессионально изготовлен Вадимом Дмитриевичем Бабковым (позывной сигнал RD3DB ) и Анатолием Акимовичем Першиным (позывной сигнал RV3AE).

Фото 60.

Этот ключ объединил в себе:

— полуавтоматический механический ключ — BUG, на котором можно работать, используя как одну, так и обе ручки;

— манипулятор электронного ключа (маятник BUG при этом фиксируется специальной защёлкой);

— двусторонний ключ («side-swiper», «пила»...) при зафиксированном маятнике. Уникальный регулируемый демпфер приводит колебания маятника в паузах

к полной остановке на любых доступных скоростях передачи в пределах 60...200 знаков в минуту.

Аналогов этого ключа в мире нет.

Далеко не каждый ключ, изготовленный в СССР и имеющийся в коллекции, удалось снабдить пояснительной информацией, относящейся к месту, году и точному назначению изделия, не говоря уже о конструкторе-разработчике.

Некоторые ключи являлись элементом комплекта радиостанции, чертежи, схемы и описания которой задолго до её реализации уже имели гриф «секретно».

Самые редкие теперь ключи, оказавшиеся в коллекции, это те, что входили в комплект телеграфных аппаратов «Siemens & Halske», которые производились в Санкт-Петербурге предприятием АО «Сименс и Гальске».

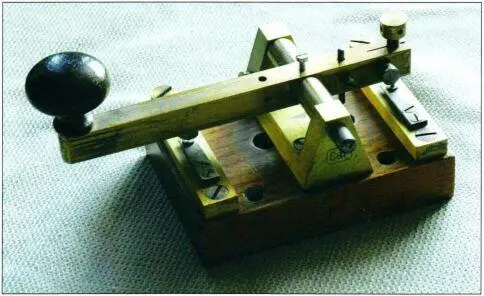

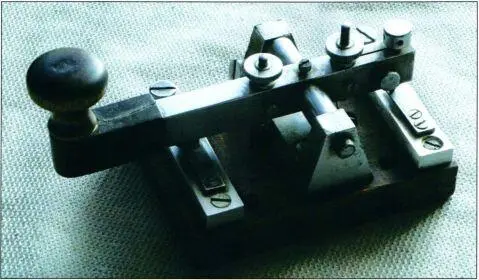

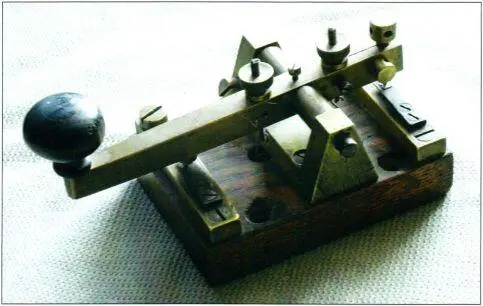

В апреле 1898 года императором Николаем II было утверждено решение Комитета министров об учреждении Акционерного общества Русских электротехнических заводов «Сименс и Гальске». Среди аппаратуры военного назначения, выпускавшейся АО «Сименс и Гальске» в 1910 году, были и телеграфные аппараты Морзе различных модификаций. Ключи из комплекта телеграфных аппаратов Морзе в среде коллекционеров называют «императорскими» (фото 61-63).

Фото 61.

Фото 62.

Фото 63.

В 1935 году ленточные аппараты Морзе в Красной Армии были заменены на буквопечатающие аппараты СТ 35, а аппараты Морзе использовались на железной дороге до конца 60-х годов.

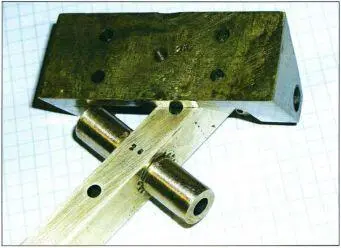

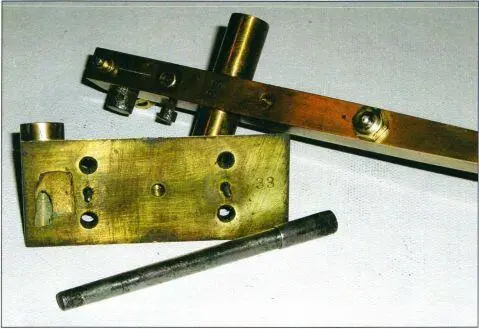

Модели ключей «С&Г» имеют двузначное цифровое обозначение, которое выбивалось на основных деталях ключа — «33», «25» (фото 64, 65).

Фото 64.

Фото 65.

Ключ с элементами коммутации оконечной аппаратуры из комплекта телеграфного аппарата «БОДО» (фото 66) также из продукции «Сименс и Гальске». Номер этой модели «15».
