Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Фото 66.

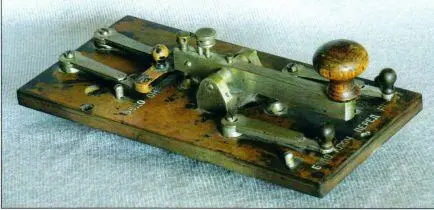

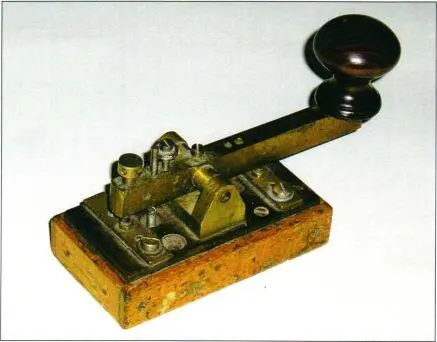

После национализации предприятие АО «Сименс и Гальске» стало называться Петроградским Государственным телеграфным заводом, где продолжался выпуск телеграфных аппаратов, ключи которых были несколько упрощены (фото 67, 68).

Фото 67.

Фото 68.

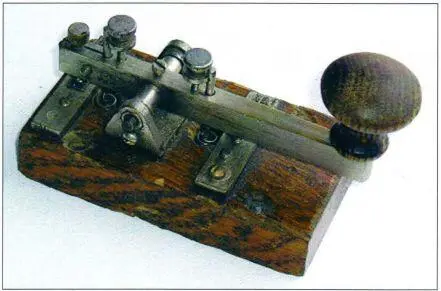

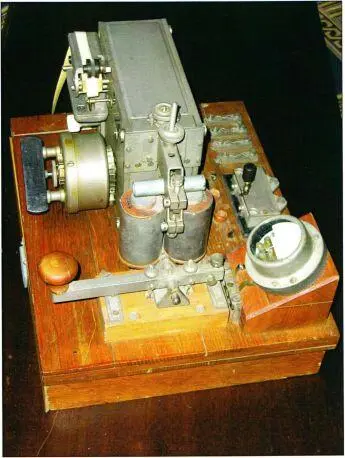

Выпуск ленточных телеграфных аппаратов был налажен также на Государственном Союзном Лосиноостровском электромеханическом заводе им. Ф.Э. Дзержинского (фото 69).

Фото 69.

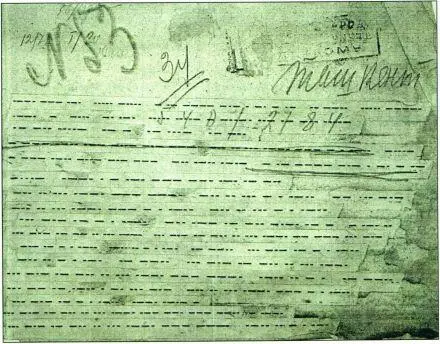

В материалах музея Центрального Телеграфа в Москве сохранился бланк телеграммы, принятой на ленточный телеграфный аппарат и оформленный в установленном порядке одной из диспетчерских служб железной дороги в 1920 году. Оператор наклеивал ленту на бланк, обрывая её построчно (фото 70).

Фото 70.

В тексте сообщается о движении литерного поезда из Ташкента.

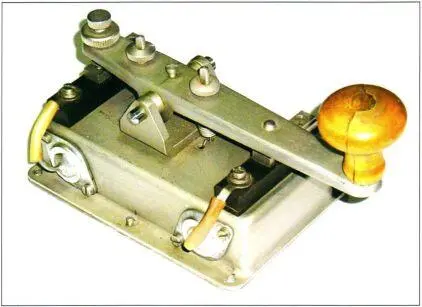

Ключ из комплекта телеграфного аппарата «Тип-2»(фото 71).

Фото 71.

В основании ключа размещается искрогасящий LC-фильтр. Использовался на железных дорогах СССР до конца 1960-х годов.

Активное развитие проводной телеграфной связи в конце XIX века выдвигало особые требования и к технике, используемой на каналах связи. Так, например, на железнодорожных станциях телеграф располагался в отдельной комнате. На рабочем месте телеграфиста были установлены все необходимые приспособления, приборы и расходуемые материалы — телеграфный ленточный аппарат, ключ Морзе, клопфер (sounder) с рупором на поворотном кронштейне, кассеты с лентой, бланки телеграмм, пишущая машинка и другое.

Телеграфом начинают активно пользоваться информационные агентства, банки, коммерческие структуры, армия.

Для более полного и оперативного обмена информацией пользователи учреждают телеграфные бюро, где устанавливается несколько — по мере необходимости — рабочих мест, т.е. столов, оборудованных для ведения телеграфной связи.

Один телеграфист выстукивает на ключе очередное сообщение, другие принимают на слух код со своих клопферов...

Вот здесь и началась проблема, вызванная взаимными помехами. Принимать сообщения с клопфера при одновременном стуке ключа телеграфиста за соседним столом оказалось крайне затруднительно.

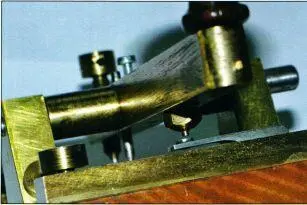

Решение этой проблемы предложила в 1871 году «Siemens und Halske». Был изготовлен ключ с контактами в виде тонкой стальной полоски, которая при ударе по ней контактом «коромысла» слегка прогибалась и делала работу на ключе практически бесшумной (фото 72).

Фото 72.

С тех пор все модели ключей от «Siemens und Halske», предназначенные для работы в телеграфных сетях Морзе, имели такие смягчающие контакты.

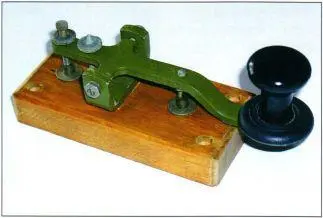

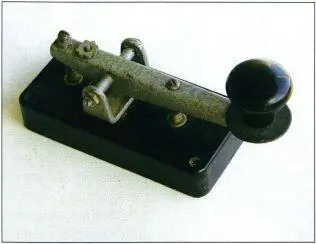

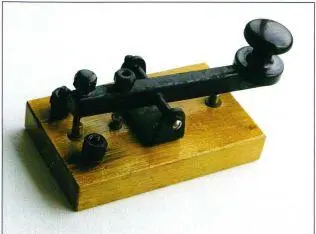

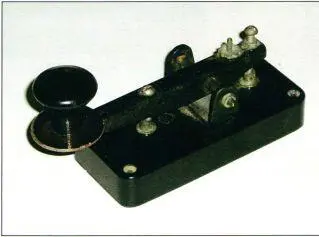

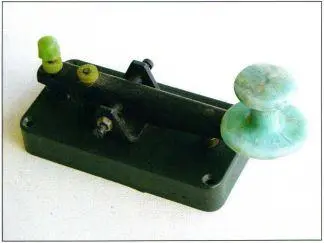

В обособленную группу можно выделить ключи, которые изготавливались на производственной базе ДОСААФ для оборудования радиоклассов (фото 73-78).

Фото 73.

Фото 74.

Фото 75.

Фото 76.

Фото 77.

Фото 78.

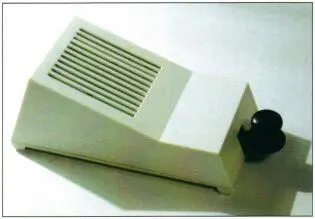

Также есть специальный ключ (фото 79) для обучения приёму сообщений, передаваемых азбукой Морзе посредством направленного источника света — на море, в горах, с самолёта...
