Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Radio Blinker Signal Set Type CAP-67.

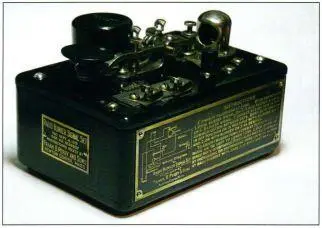

Устройство на фото 102 разработано и изготавливалось компанией Frank В. Perry and Sons в 1917 году как учебно-тренировочный комплект в период активного перехода передающей техники от искровой — spark — к незатухающим колебаниям — CW и массовой подготовки радиооператоров для армии и флота.

Фото 102.

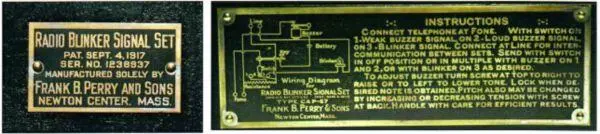

Этот Blinker был задействован как одно из основных устройств в сети учебных центров Маркони и других, которое позволяло изучать одновременно и возможность обмена информацией кодом Морзе посредством источника света — блинкера. На шильдиках устройства даны практически исчерпывающие сведения о нём (фото 103).

Фото 103.

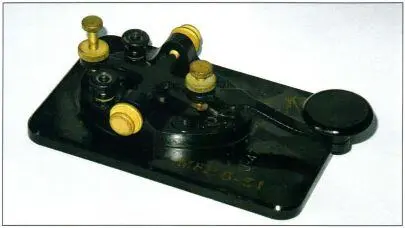

«J-47» Lionel Со (фото 104).

Предназначался для использования в вооружённых силах.

Обработан специальным защитным покрытием, предназначенным для работы в тропиках и районах с повышенной влажностью и кислотностью осадков. Это следует из отметки на ключе «MFP 8-51» Moisture Fungus Proofed, August 1951.

Фото 104.

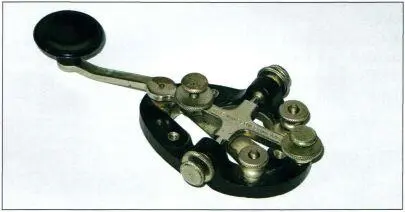

Ключ J-37с названием фирмы-изготовителя на «коромысле» «The Winslow Company» (фото 105).

Фото 105.

J-48А.

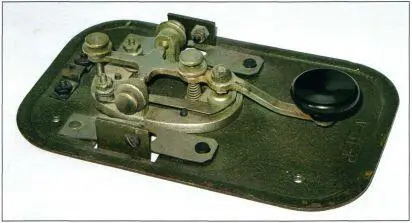

На фото 106 ключ, который монтировался на откидной крышке передатчика ВС-654 и других, использовавшихся как на транспортных средствах, так и в носимом варианте.

Фото 106.

J-38.

Модель J-38 выпускалась в 1940-е годы по заказу Корпуса связи США компаниями «American Radio Hardware Co.Inc, New-York» а также «Lionel Electric Company» (фото 107). Кроме того, существует французская — JF-38 и японская — JJ-38 версии.

Фото 107.

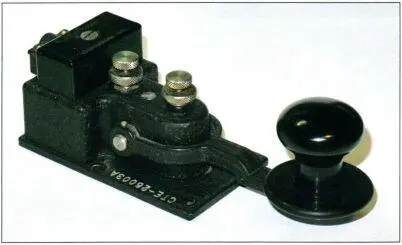

Flameproof NAVY Key CTE-26003A.

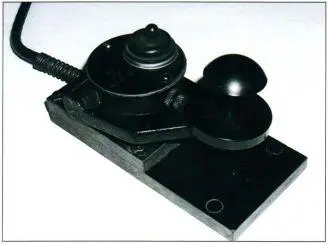

Пожаробезопасный морской ключ Второй мировой войны (фото 108). В Германии была сделана копия этого ключа — «Luftwaffe Key». Первые три буквы маркировки ключа — (СХХ — ...) — код фирмы-изготовителя.

CMI — Moulded Insulator Co.

CJB — «J. H. Bunnell».

CTE — Telephonies Corp. и ещё порядка десяти фирм.

Фото 108.

Он также использовался и в ВВС США. «J.H. Bunnell Со.» и в настоящее время выпускает такие ключи.

На круглом основании ручки ключа («юбочке»), предназначенного для работы с сигнальным корабельным прожектором, имеется надпись: «DO NOT PRESS FOR MORE THAN 2 MINUTES» («Не удерживать нажатым более 2 минут»). Сплошное нажатие означает «Вас принимаю».

Сохранились копии (т.н. «синьки») чертежей ключа J.H. Bunnell с названием

«AIRCRAFT RADIO FLAME PROOF KEY TYPE _26000», датированные 2 января 1919 года, США.

Jessy Bunnell Key.

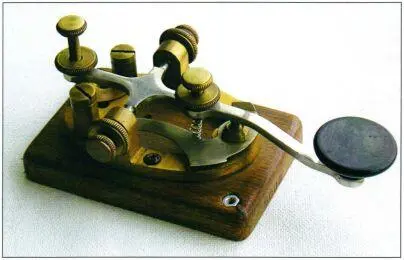

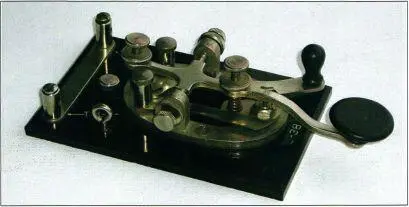

Ключи из серии «Triumph Style» (фото 109) выпускались с 1881 до 1950-х годов.

Фото 109.

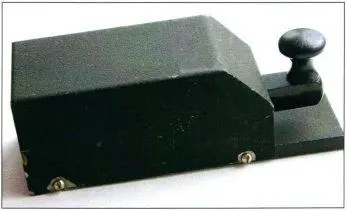

Модель WT-8AMP Bunnell & Со New-York, USA разработана для вооруженных сил США и союзников. 1940 г. (фото 110).

Фото 110.

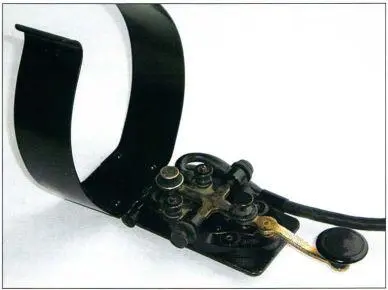

Clip-on-the leg J-37.

Ключ (фото 111) смонтирован на специальной защёлке J-45 для работы с транспортного средста в движении.

Фото 111.

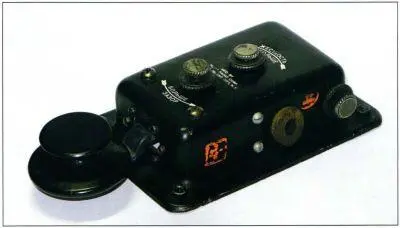

Этот ключ выпускался компанией Pilot(фото 112).

Фото 112.

Radio для комплектации радиостанций V-100-А и V-100-B, которые во время Великой Отечественной войны приобретались Амторгом в США на особых условиях. Ключ крепился на передней откидной крышке радиостанции и, как и радиостанция, имеет надписи на русском языке.

Key for №: 48 Set.

Отметка на основании ключа SC 1417 указывает на то, что эта модель делалась для Корпуса связи США (фото 113).

Фото 113.
