Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Ориентирован в основном на радиолюбителей. Сверху на основании ключа в правом ближнем к оператору углу имеется ромб с логотипом национальной радиолюбительской организации «DARC» (Deutschen Amateur Radio Club). На изделиях довоенного выпуска на этом месте был знак «DASD» (Deutschen Amateur-Sende und Emfangsdienst). Во время войны деятельность «DASD» не прекращалась.

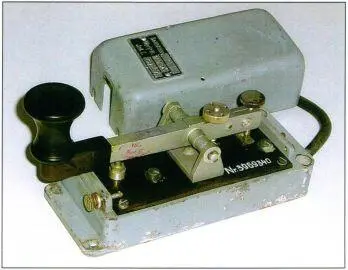

Известна также модель с защитной металлической крышкой (фото 136б.), вероятно, для случаев профессионального использования ключа, или крышка поставлялась как опция.

Фото 136б.

«Е. ZIMMERMANN» Leipzig, 1904.

Представленное на фото 137 устройство было разработано и сделано фирмой «Е. Zimmermann» как коммутирующий элемент электромеханического комплекса, не имеющего отношения к связи. Он демонстрировался на выставке экспериментально-психологических аппаратов на конгрессе экспериментальной психологии, проходившем 18—21 апреля 1904 года в Лейпциге.

Это устройство может рассматриваться и как телеграфный ключ высокого качества.

Фото 137.

Baumuster Т. G. 2.

Ключ (фото 138) из комплекта телеграфного аппарата «DTW» — Deutsche Telephonwerke Gmbh». 1900-е гг.

Фото 138.

SF — Statt der Farbschreiber.

Такие ключи (фото 139) изготавливались предприятием «S F». В рамках эксклюзивного соглашения поставлялись Военно-морскому ведомству Японии для комплектации корабельных радиостанций.

На ключе имеется дата его изготовления 2.1.20, логотип «S F» и серийный номер 15776.

Фото 139.

Т.Т.-1.

Ключ из комплекта радиостанции FuGl. 1939 г. (фото 140).

Фото 140.

Widmaier Taste.

Ключи «Widmaier Taste» выпускались с 1940 года фирмой Hans Widmaier — Fabrik fur Feinmechanik und Apparatebau, Munchen (фото 141).

Фото 141.

Имеются и две послевоенные модели «Widmaier Taste» (фото 142, 143).

Фото 142.

Фото 143.

МТ-3-Allei.

На фото 144 представлена модель 1938 года предприятия Einheits-Morsetasten und andere Bauteile fur die Nachrichtentechnik ALFRED LINDNER. Leipzig. Ha фото 145 представлены более поздние модели — 1947 год.

Фото 144.

Фото 145.

Paula — Taste Та. P.

Ключ «Paula» фирмы Telefunken. Год выпуска изделия указан на металлическом основании «Preh 1943» (фото 146).

Фото 146.

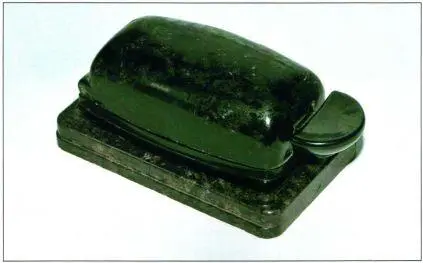

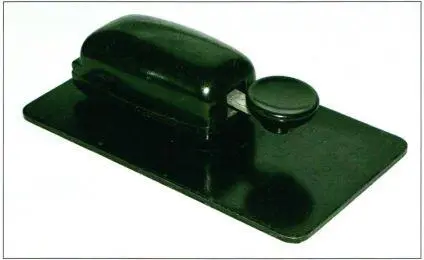

Ключи «MAUS»(«Мышь») (фото 147-149).

Фото 147.

Фото 148.

Фото 149.

Т-1 1934-1936 гг.

Ключ «Т-1» (фото 152) использовался с радиостанцией Fu G10 и другими. Ключи от Lorenz и Telefunken имеют смягчающие стук ключа контакты, впервые предложенные Siemens & Halske в 1871 году.

Фото 152.

«LORENZ».

Ключи «LORENZ» (фото 153) выпускались во время Второй мировой войны. На тыльной стороне основания имеется буква D и знак вермахта — орёл со свастикой (фото 154).

Фото 153.

Фото 154.

Широко применялись во время Второй мировой войны как с носимыми радиостанциями, так и на транспортных средствах — танках, самолётах. Они использовались также с радиостанциями спецслужб, которыми оснащались диверсионно-разведывательные группы, действовавшие на территории СССР.
